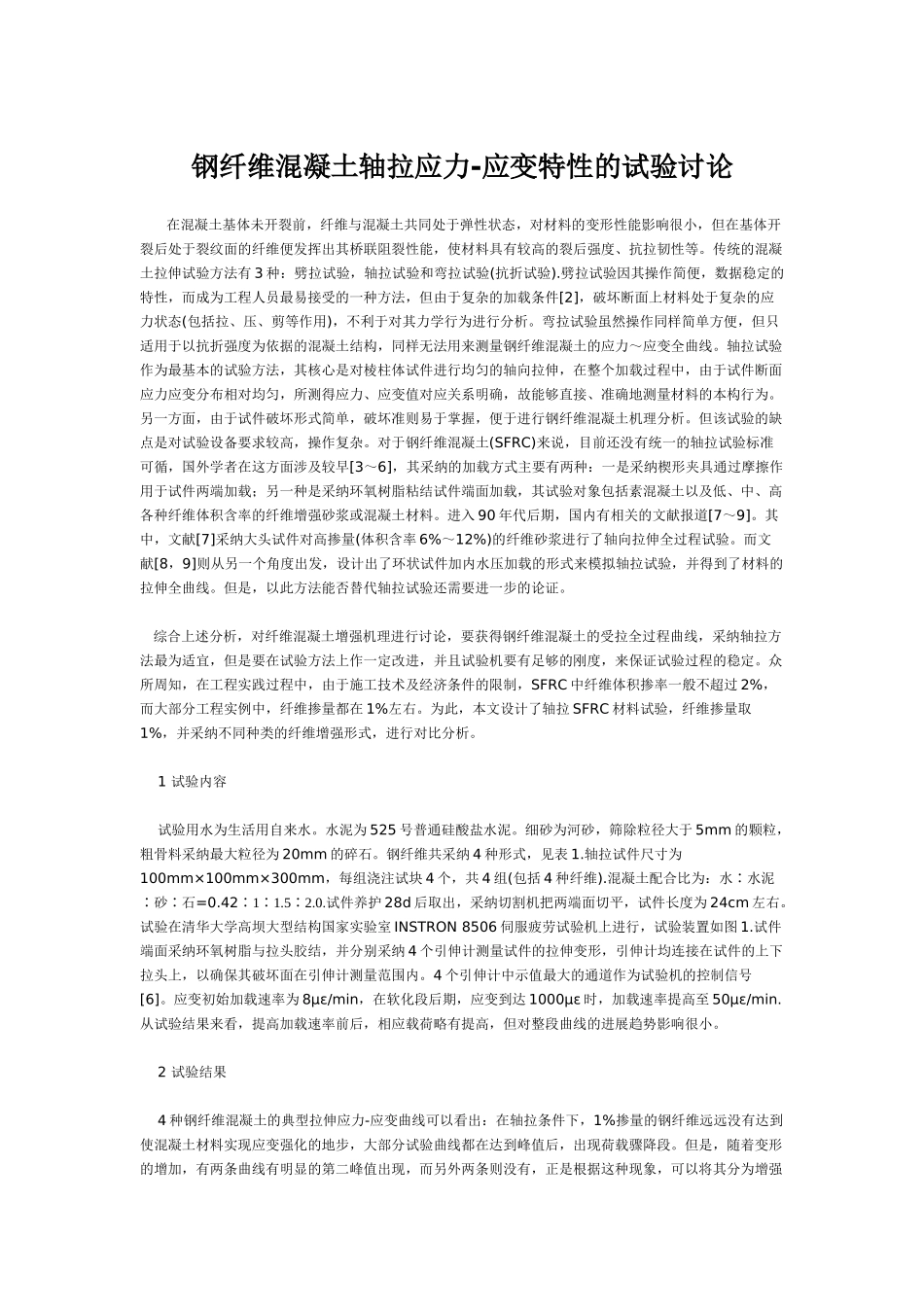

钢纤维混凝土轴拉应力-应变特性的试验讨论 在混凝土基体未开裂前，纤维与混凝土共同处于弹性状态，对材料的变形性能影响很小，但在基体开裂后处于裂纹面的纤维便发挥出其桥联阻裂性能，使材料具有较高的裂后强度、抗拉韧性等。传统的混凝土拉伸试验方法有 3 种：劈拉试验，轴拉试验和弯拉试验(抗折试验).劈拉试验因其操作简便，数据稳定的特性，而成为工程人员最易接受的一种方法，但由于复杂的加载条件[2]，破坏断面上材料处于复杂的应力状态(包括拉、压、剪等作用)，不利于对其力学行为进行分析。弯拉试验虽然操作同样简单方便，但只适用于以抗折强度为依据的混凝土结构，同样无法用来测量钢纤维混凝土的应力～应变全曲线。轴拉试验作为最基本的试验方法，其核心是对棱柱体试件进行均匀的轴向拉伸，在整个加载过程中，由于试件断面应力应变分布相对均匀，所测得应力、应变值对应关系明确，故能够直接、准确地测量材料的本构行为。另一方面，由于试件破坏形式简单，破坏准则易于掌握，便于进行钢纤维混凝土机理分析。但该试验的缺点是对试验设备要求较高，操作复杂。对于钢纤维混凝土(SFRC)来说，目前还没有统一的轴拉试验标准可循，国外学者在这方面涉及较早[3～6]，其采纳的加载方式主要有两种：一是采纳楔形夹具通过摩擦作用于试件两端加载；另一种是采纳环氧树脂粘结试件端面加载，其试验对象包括素混凝土以及低、中、高各种纤维体积含率的纤维增强砂浆或混凝土材料。进入 90 年代后期，国内有相关的文献报道[7～9]。其中，文献[7]采纳大头试件对高掺量(体积含率 6%～12%)的纤维砂浆进行了轴向拉伸全过程试验。而文献[8，9]则从另一个角度出发，设计出了环状试件加内水压加载的形式来模拟轴拉试验，并得到了材料的拉伸全曲线。但是，以此方法能否替代轴拉试验还需要进一步的论证。 综合上述分析，对纤维混凝土增强机理进行讨论，要获得钢纤维混凝土的受拉全过程曲线，采纳轴拉方法最为适宜，但是要在试验方法上作一定改进，并且试验机要有足够的刚度，来保证试验过程的稳定。众所周知，在工程实践过程中，由于施工技术及经济条件的限制，SFRC 中纤维体积掺率一般不超过 2%，而大部分工程实例中，纤维掺量都在 1%左右。为此，本文设计了轴拉 SFRC 材料试验，纤维掺量取1%，并采纳不同种类的纤维增强形式，进行对比分析。 1 试验内容 试验用水为生活用自来水。水泥为 525 号普通硅酸盐水泥。细砂为河砂，筛除粒径大于 5mm 的...
