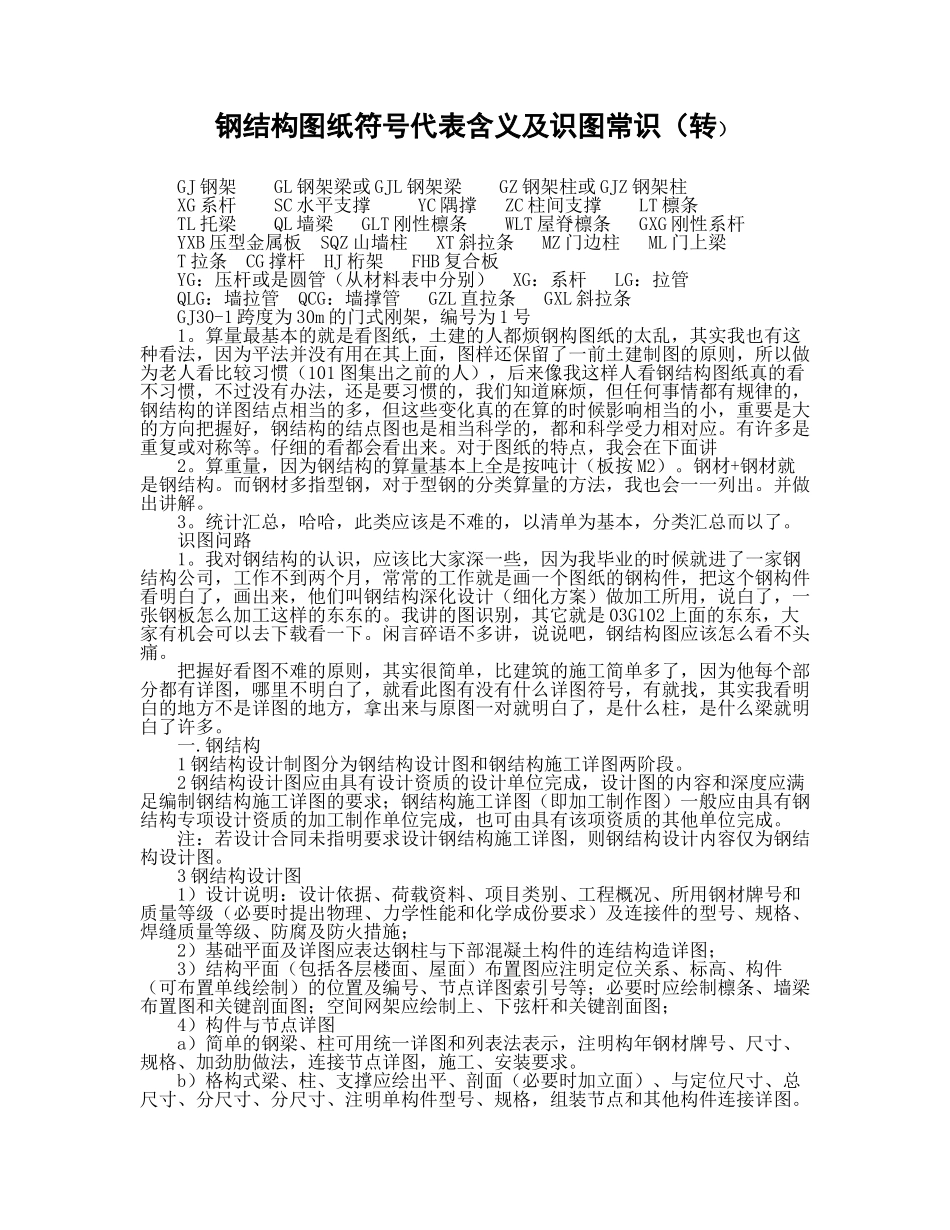

钢结构图纸符号代表含义及识图常识

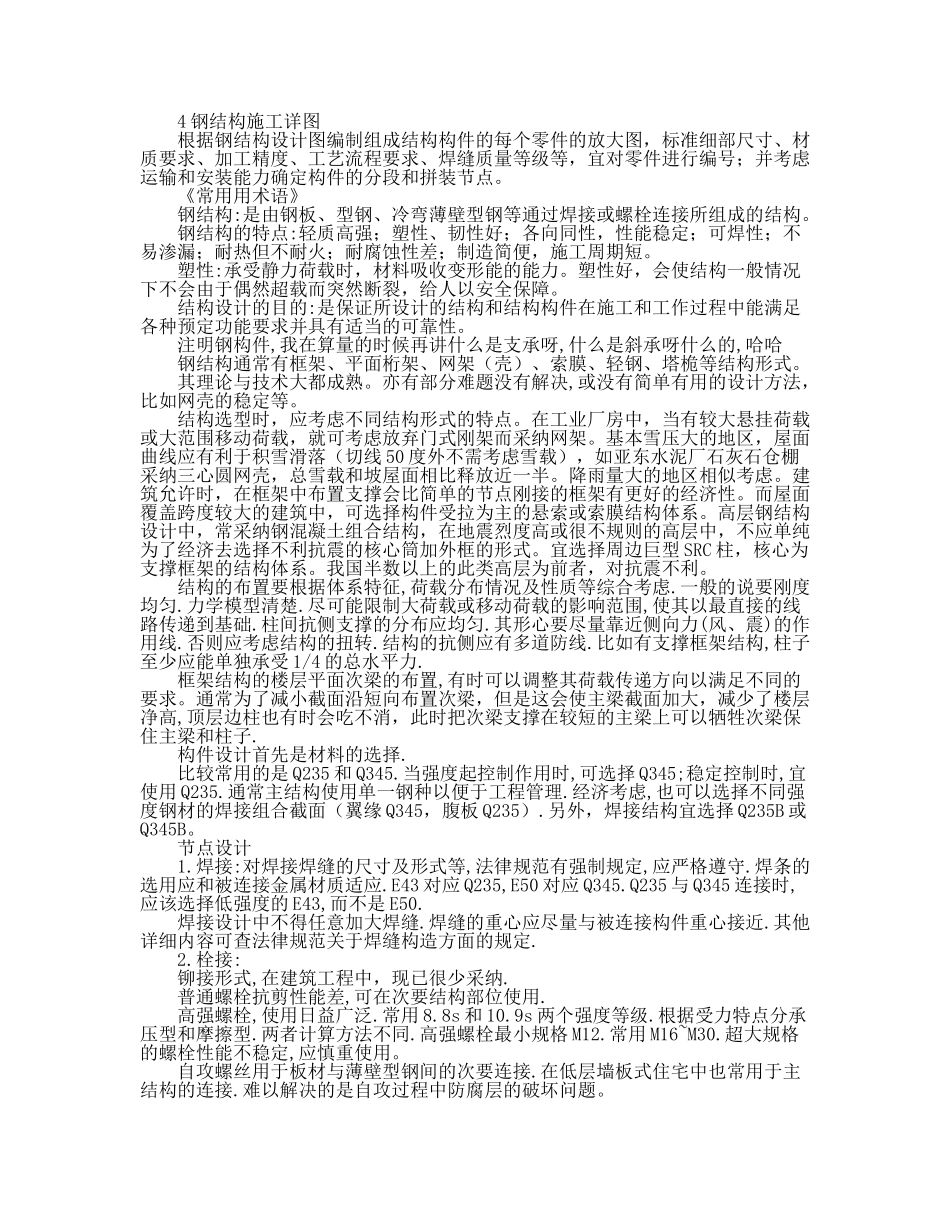

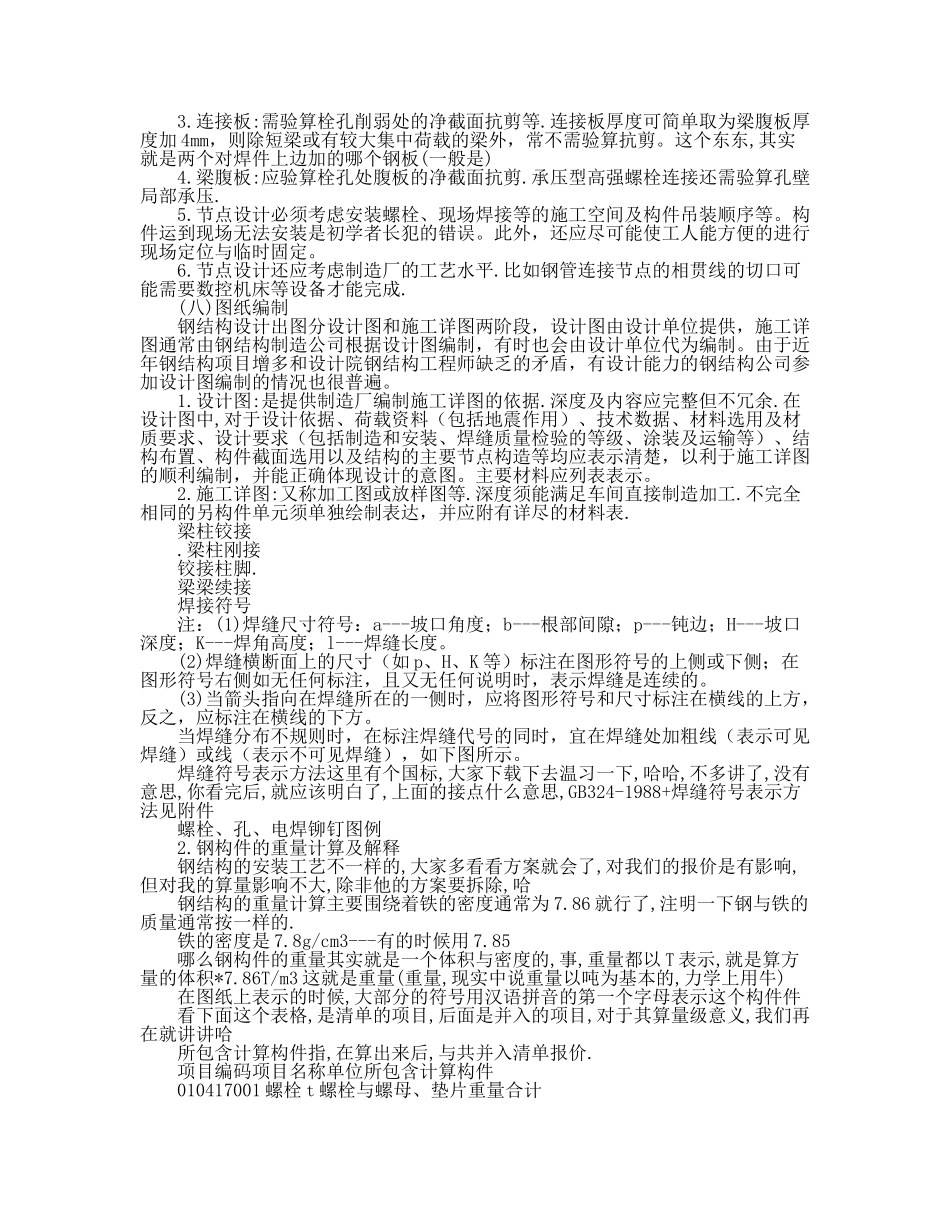

钢结构图纸符号代表含义及识图常识（转）GJ 钢架 GL 钢架梁或 GJL 钢架梁 GZ 钢架柱或 GJZ 钢架柱XG 系杆 SC 水平支撑 YC 隅撑 ZC 柱间支撑 LT 檩条TL 托梁 QL 墙梁 GLT 刚性檩条 WLT 屋脊檩条 GXG 刚性系杆YXB 压型金属板 SQZ 山墙柱 XT 斜拉条 MZ 门边柱 ML 门上梁T 拉条 CG 撑杆 HJ 桁架 FHB 复合板YG：压杆或是圆管（从材料表中分别） XG：系杆 LG：拉管QLG：墙拉管 QCG：墙撑管 GZL 直拉条 GXL 斜拉条GJ30-1 跨度为 30m 的门式刚架，编号为 1 号1。算量最基本的就是看图纸，土建的人都烦钢构图纸的太乱，其实我也有这种看法，因为平法并没有用在其上面，图样还保留了一前土建制图的原则，所以做为老人看比较习惯（101 图集出之前的人），后来像我这样人看钢结构图纸真的看不习惯，不过没有办法，还是要习惯的，我们知道麻烦，但任何事情都有规律的，钢结构的详图结点相当的多，但这些变化真的在算的时候影响相当的小，重要是大的方向把握好，钢结构的结点图也是相当科学的，都和科学受力相对应。有许多是重复或对称等。仔细的看都会看出来。对于图纸的特点，我会在下面讲2。算重量，因为钢结构的算量基本上全是按吨计（板按 M2）。钢材+钢材就是钢结构。而钢材多指型钢，对于型钢的分类算量的方法，我也会一一列出。并做出讲解。3。统计汇总，哈哈，此类应该是不难的，以清单为基本，分类汇总而以了。识图问路1。我对钢结构的认识，应该比大家深一些，因为我毕业的时候就进了一家钢结构公司，工作不到两个月，常常的工作就是画一个图纸的钢构件，把这个钢构件看明白了，画出来，他们叫钢结构深化设计（细化方案）做加工所用，说白了，一张钢板怎么加工这样的东东的。我讲的图识别，其它就是 03G102 上面的东东，大家有机会可以去下载看一下。闲言碎语不多讲，说说吧，钢结构图应该怎么看不头痛。把握好看图不难的原则，其实很简单，比建筑的施工简单多了，因为他每个部分都有详图，哪里不明白了，就看此图有没有什么详图符号，有就找，其实我看明白的地方不是详图的地方，拿出来与原图一对就明白了，是什么柱，是什么梁就明白了许多。一.钢结构1 钢结构设计制图分为钢结构设计图和钢结构施工详图两阶段。2 钢结构设计图应由具有设计资质的设计单位完成，设计图的内容和深度应满足编制钢结构施工详图的要求；钢结构施工详图（即加工制作图）一般应由具有钢结构专项设计资质的加...
