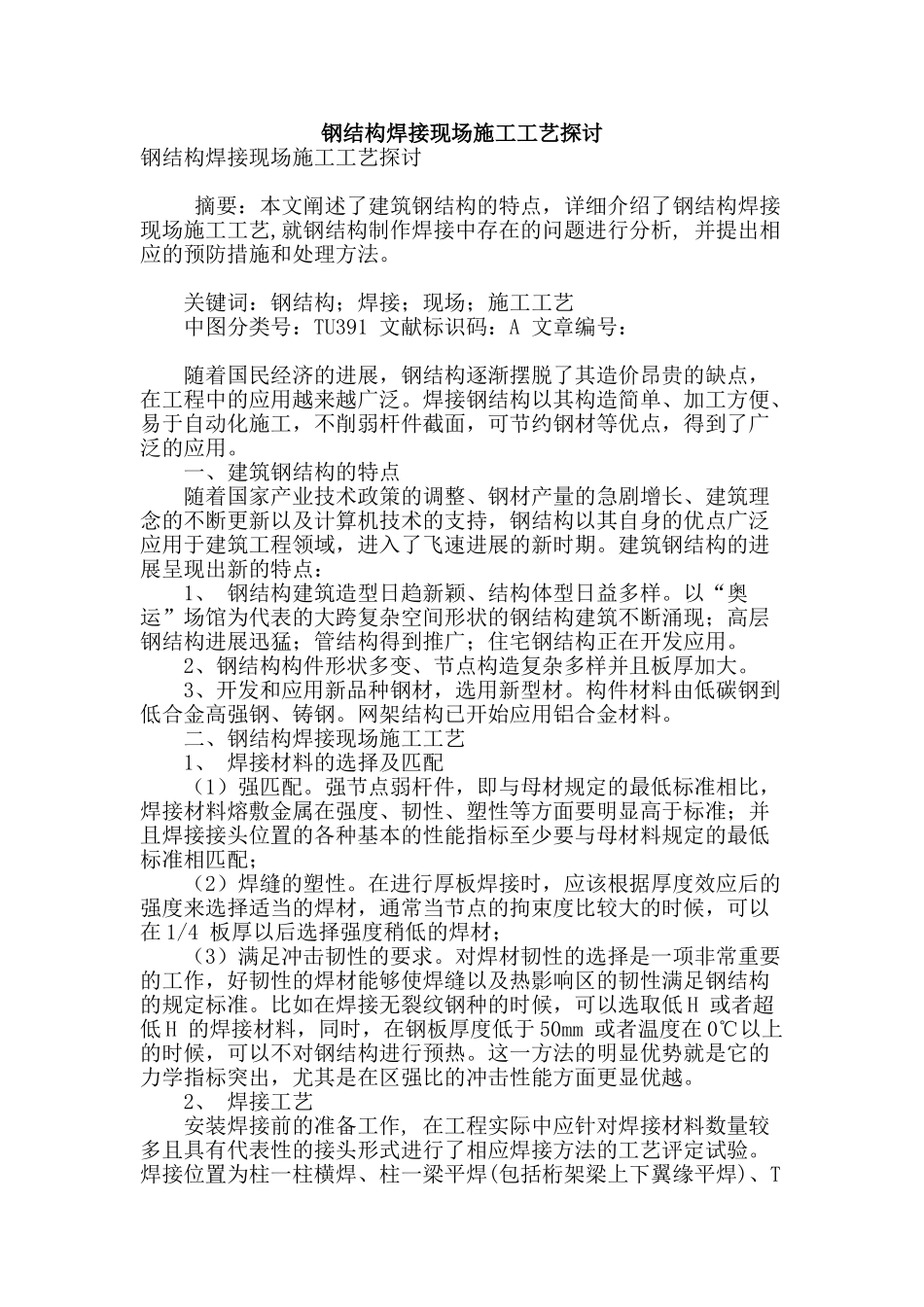

钢结构焊接现场施工工艺探讨钢结构焊接现场施工工艺探讨 摘要：本文阐述了建筑钢结构的特点，详细介绍了钢结构焊接现场施工工艺,就钢结构制作焊接中存在的问题进行分析, 并提出相应的预防措施和处理方法。 关键词：钢结构；焊接；现场；施工工艺 中图分类号：TU391 文献标识码：A 文章编号： 随着国民经济的进展，钢结构逐渐摆脱了其造价昂贵的缺点，在工程中的应用越来越广泛。焊接钢结构以其构造简单、加工方便、易于自动化施工，不削弱杆件截面，可节约钢材等优点，得到了广泛的应用。 一、建筑钢结构的特点 随着国家产业技术政策的调整、钢材产量的急剧增长、建筑理念的不断更新以及计算机技术的支持，钢结构以其自身的优点广泛应用于建筑工程领域，进入了飞速进展的新时期。建筑钢结构的进展呈现出新的特点： 1、 钢结构建筑造型日趋新颖、结构体型日益多样。以“奥运”场馆为代表的大跨复杂空间形状的钢结构建筑不断涌现；高层钢结构进展迅猛；管结构得到推广；住宅钢结构正在开发应用。 2、钢结构构件形状多变、节点构造复杂多样并且板厚加大。 3、开发和应用新品种钢材，选用新型材。构件材料由低碳钢到低合金高强钢、铸钢。网架结构已开始应用铝合金材料。 二、钢结构焊接现场施工工艺 1、 焊接材料的选择及匹配 （1）强匹配。强节点弱杆件，即与母材规定的最低标准相比，焊接材料熔敷金属在强度、韧性、塑性等方面要明显高于标准；并且焊接接头位置的各种基本的性能指标至少要与母材料规定的最低标准相匹配； （2）焊缝的塑性。在进行厚板焊接时，应该根据厚度效应后的强度来选择适当的焊材，通常当节点的拘束度比较大的时候，可以在 1/4 板厚以后选择强度稍低的焊材； （3）满足冲击韧性的要求。对焊材韧性的选择是一项非常重要的工作，好韧性的焊材能够使焊缝以及热影响区的韧性满足钢结构的规定标准。比如在焊接无裂纹钢种的时候，可以选取低 H 或者超低 H 的焊接材料，同时，在钢板厚度低于 50mm 或者温度在 0℃以上的时候，可以不对钢结构进行预热。这一方法的明显优势就是它的力学指标突出，尤其是在区强比的冲击性能方面更显优越。 2、 焊接工艺 安装焊接前的准备工作, 在工程实际中应针对焊接材料数量较多且具有代表性的接头形式进行了相应焊接方法的工艺评定试验。焊接位置为柱一柱横焊、柱一梁平焊(包括桁架梁上下翼缘平焊)、T型角立焊。焊缝形式及尺寸按设计要求。焊后外观及超声波检查合格...
