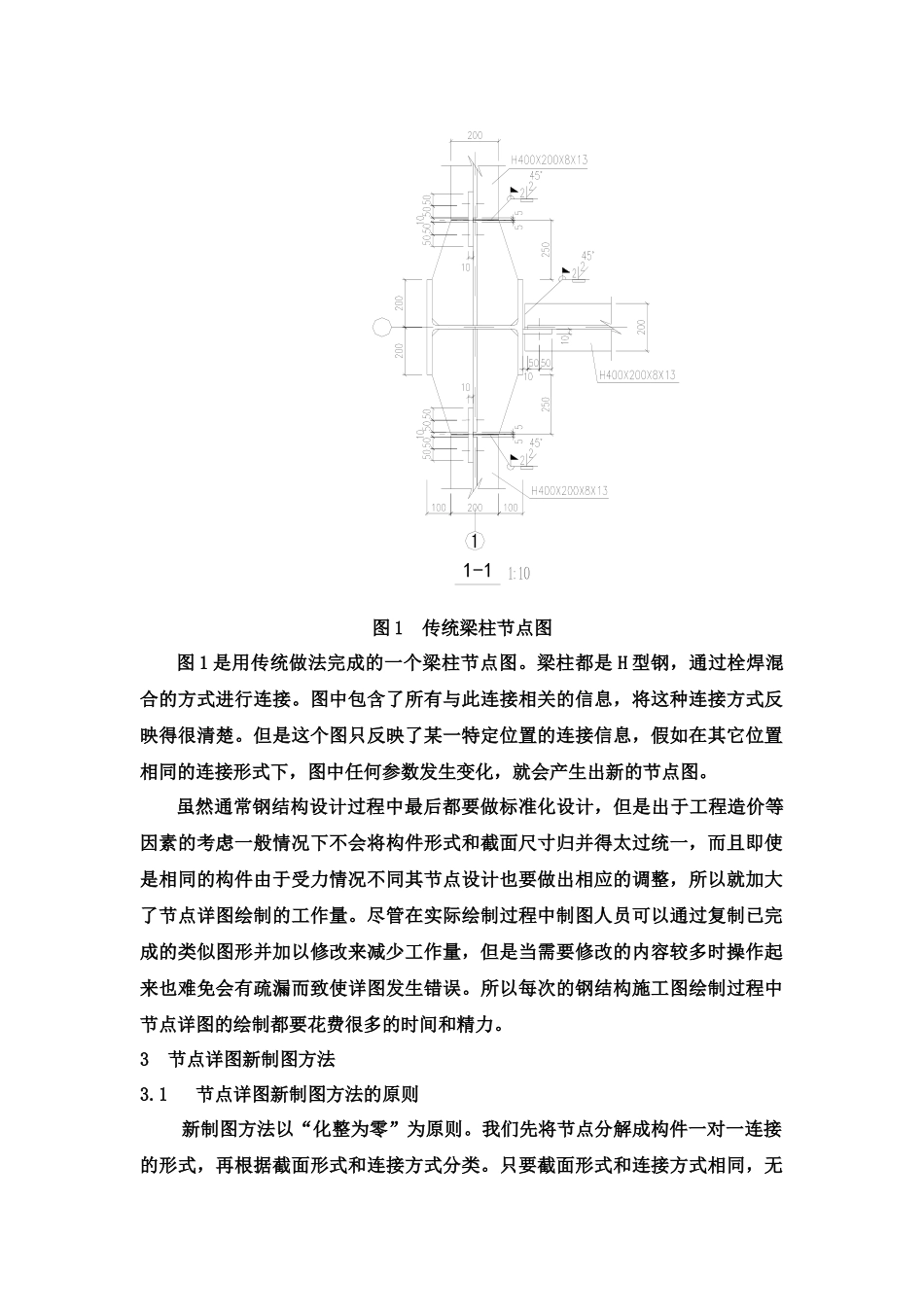

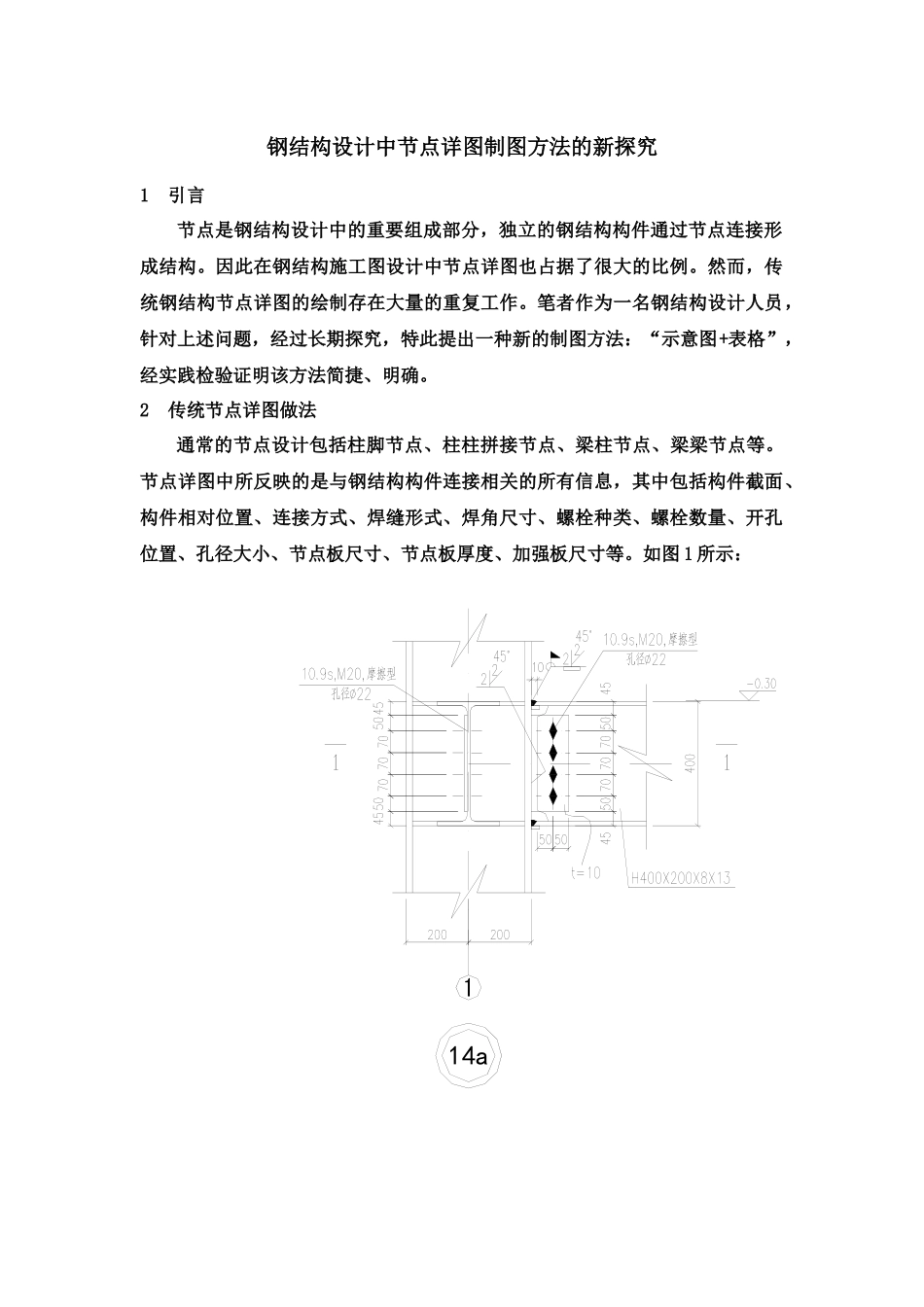

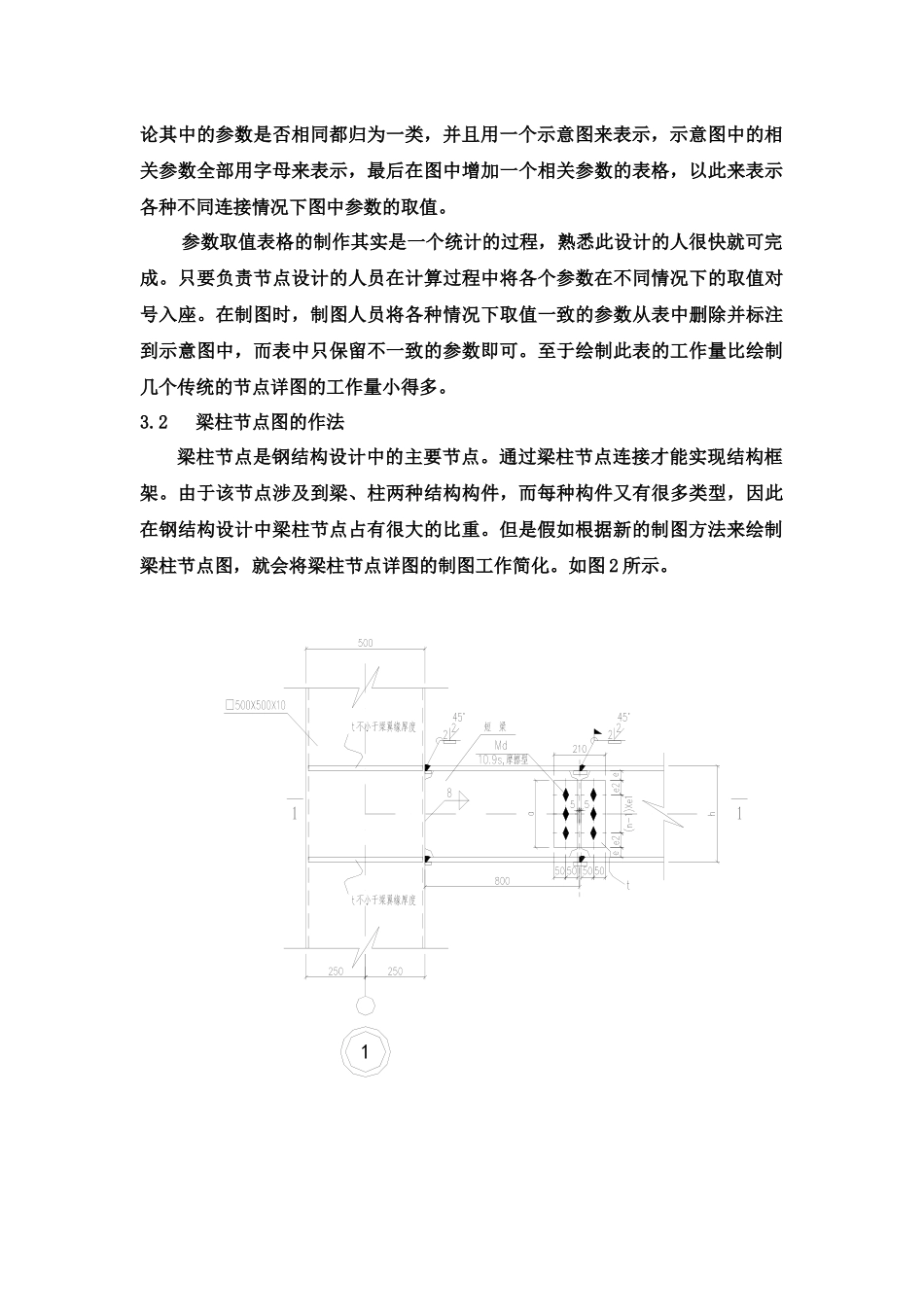

钢结构设计中节点详图制图方法的新探究1 引言节点是钢结构设计中的重要组成部分，独立的钢结构构件通过节点连接形成结构。因此在钢结构施工图设计中节点详图也占据了很大的比例。然而，传统钢结构节点详图的绘制存在大量的重复工作。笔者作为一名钢结构设计人员，针对上述问题，经过长期探究，特此提出一种新的制图方法：“示意图+表格”，经实践检验证明该方法简捷、明确。2 传统节点详图做法通常的节点设计包括柱脚节点、柱柱拼接节点、梁柱节点、梁梁节点等。节点详图中所反映的是与钢结构构件连接相关的所有信息，其中包括构件截面、构件相对位置、连接方式、焊缝形式、焊角尺寸、螺栓种类、螺栓数量、开孔位置、孔径大小、节点板尺寸、节点板厚度、加强板尺寸等。如图 1 所示：1-114a1-114a图 1 传统梁柱节点图图 1 是用传统做法完成的一个梁柱节点图。梁柱都是 H 型钢，通过栓焊混合的方式进行连接。图中包含了所有与此连接相关的信息，将这种连接方式反映得很清楚。但是这个图只反映了某一特定位置的连接信息，假如在其它位置相同的连接形式下，图中任何参数发生变化，就会产生出新的节点图。虽然通常钢结构设计过程中最后都要做标准化设计，但是出于工程造价等因素的考虑一般情况下不会将构件形式和截面尺寸归并得太过统一，而且即使是相同的构件由于受力情况不同其节点设计也要做出相应的调整，所以就加大了节点详图绘制的工作量。尽管在实际绘制过程中制图人员可以通过复制已完成的类似图形并加以修改来减少工作量，但是当需要修改的内容较多时操作起来也难免会有疏漏而致使详图发生错误。所以每次的钢结构施工图绘制过程中节点详图的绘制都要花费很多的时间和精力。 3 节点详图新制图方法3.1节点详图新制图方法的原则新制图方法以“化整为零”为原则。我们先将节点分解成构件一对一连接的形式，再根据截面形式和连接方式分类。只要截面形式和连接方式相同，无论其中的参数是否相同都归为一类，并且用一个示意图来表示，示意图中的相关参数全部用字母来表示，最后在图中增加一个相关参数的表格，以此来表示各种不同连接情况下图中参数的取值。参数取值表格的制作其实是一个统计的过程，熟悉此设计的人很快就可完成。只要负责节点设计的人员在计算过程中将各个参数在不同情况下的取值对号入座。在制图时，制图人员将各种情况下取值一致的参数从表中删除并标注到示意图中，而表中只保留不一致的参数即可。至于绘制此表的工作量...
