钻孔波速测试作业指导

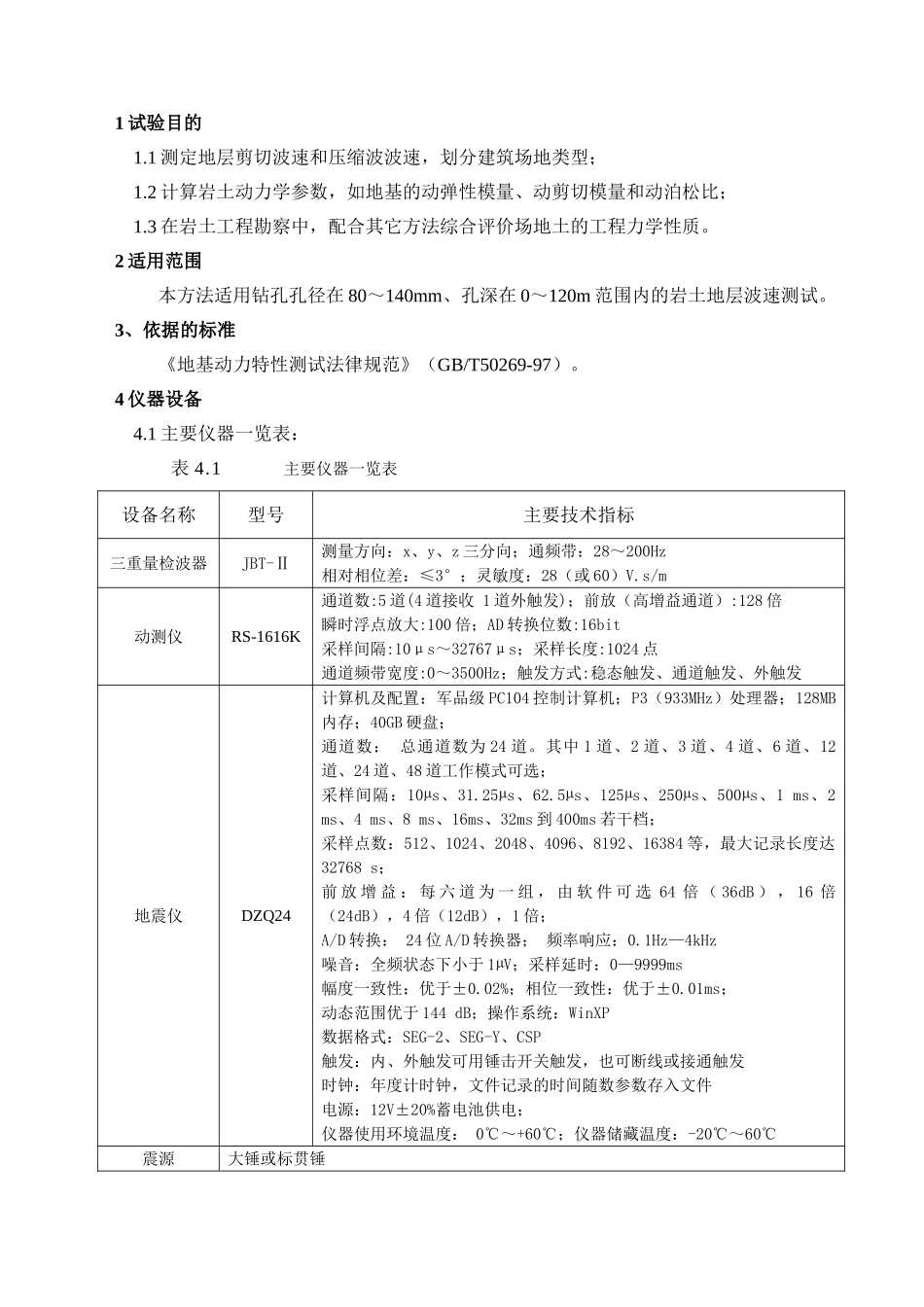

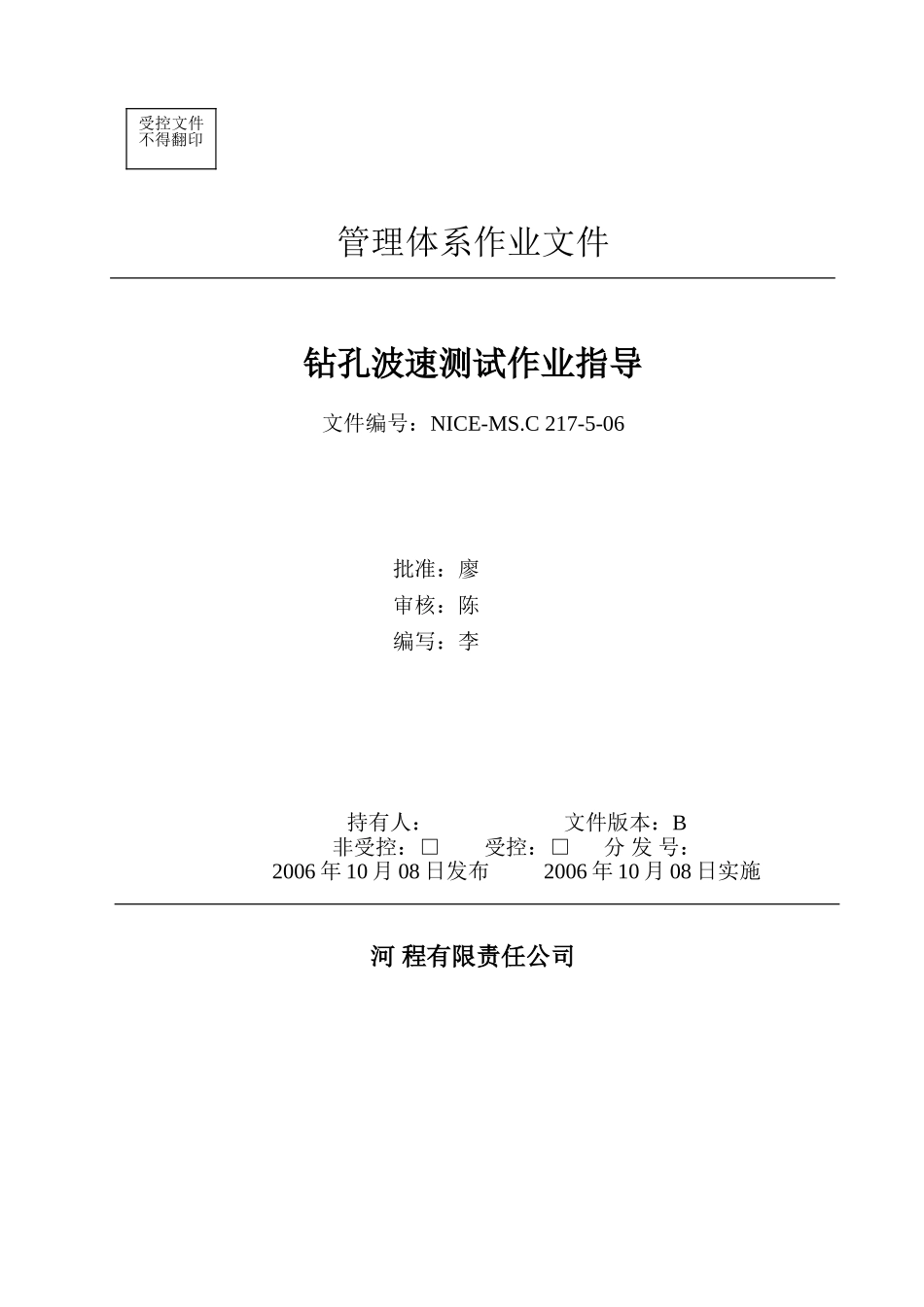

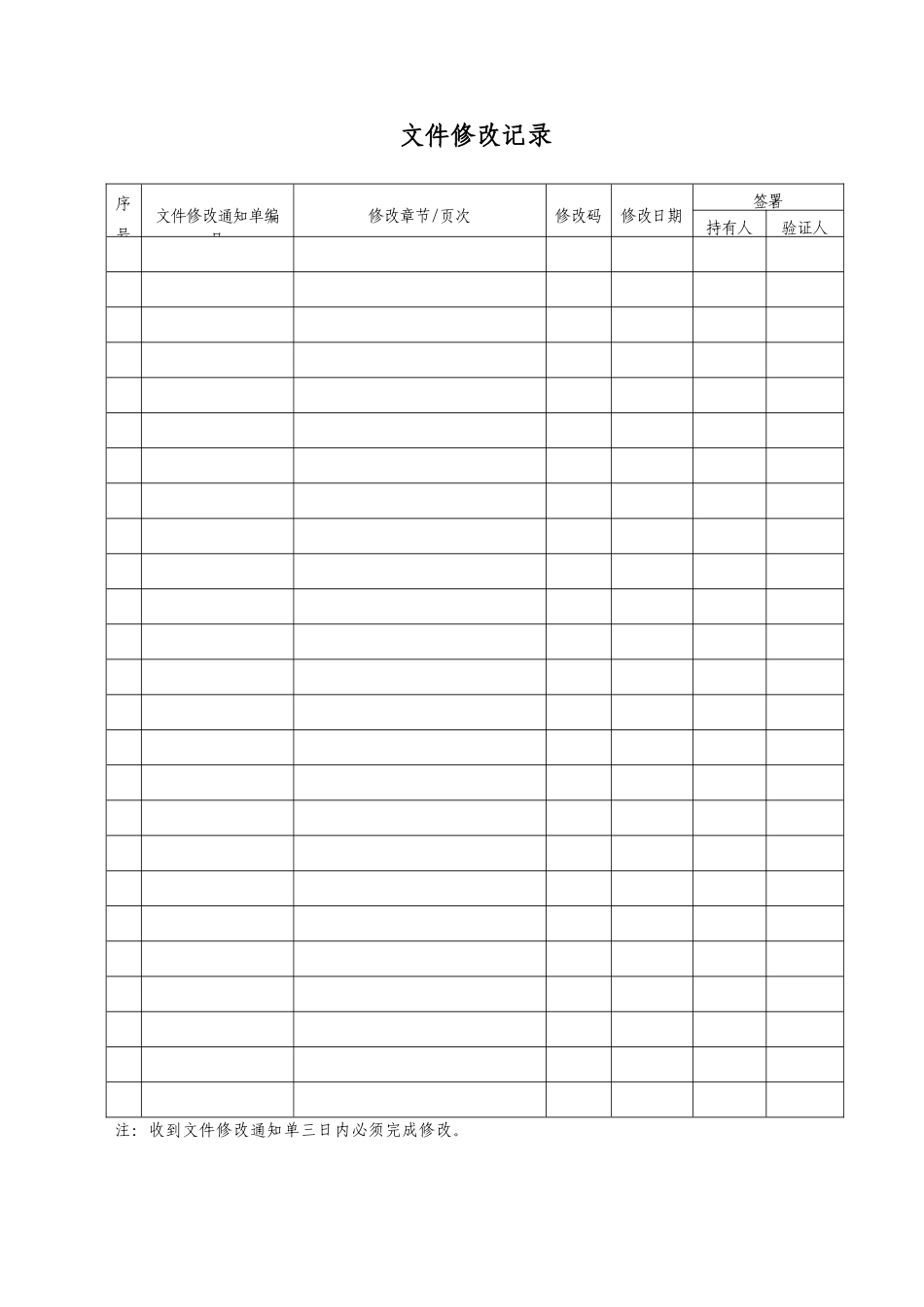

管理体系作业文件钻孔波速测试作业指导文件编号：NICE-MS.C 217-5-06批准：廖 审核：陈 编写：李 持有人： 文件版本：B非受控：□ 受控：□ 分 发 号：2006 年 10 月 08 日发布 2006 年 10 月 08 日实施河 程有限责任公司受控文件不得翻印文件修改记录序号文件修改通知单编号修改章节/页次修改码修改日期签署持有人验证人注：收到文件修改通知单三日内必须完成修改。1 试验目的1.1 测定地层剪切波速和压缩波波速，划分建筑场地类型；1.2 计算岩土动力学参数，如地基的动弹性模量、动剪切模量和动泊松比；1.3 在岩土工程勘察中，配合其它方法综合评价场地土的工程力学性质。2 适用范围本方法适用钻孔孔径在 80～140mm、孔深在 0～120m 范围内的岩土地层波速测试。3、依据的标准《地基动力特性测试法律规范》（GB/T50269-97）。4 仪器设备4.1 主要仪器一览表：表 4.1 主要仪器一览表设备名称型号主要技术指标三重量检波器JBT-Ⅱ测量方向：x、y、z 三分向；通频带：28～200Hz 相对相位差：≤3°；灵敏度：28（或 60）V.s/m动测仪RS-1616K通道数:5 道(4 道接收 1 道外触发)；前放（高增益通道）:128 倍瞬时浮点放大:100 倍；AD 转换位数:16bit采样间隔:10μs～32767μs；采样长度:1024 点通道频带宽度:0～3500Hz；触发方式:稳态触发、通道触发、外触发地震仪DZQ24计算机及配置：军品级 PC104 控制计算机；P3（933MHz）处理器；128MB内存；40GB 硬盘；通道数： 总通道数为 24 道。其中 1 道、2 道、3 道、4 道、6 道、12道、24 道、48 道工作模式可选；采样间隔：10µs、31.25µs、62.5µs、125µs、250µs、500µs、1 ms、2 ms、4 ms、8 ms、16ms、32ms 到 400ms 若干档；采样点数：512、1024、2048、4096、8192、16384 等，最大记录长度达32768 s；前 放 增 益 ： 每 六 道 为 一 组 ， 由 软 件 可 选 64 倍 （ 36dB ） ， 16 倍（24dB），4 倍（12dB），1 倍； A/D 转换： 24 位 A/D 转换器； 频率响应：0.1Hz—4kHz噪音：全频状态下小于 1µV；采样延时：0—9999ms幅度一致性：优于±0.02%；相位一致性：优于±0.01ms；动态范围优于 144 dB；操作系统：WinXP数据格式：SEG-2、SEG-Y、CSP触发：内、外触发可用锤击开关触发，也可断线或接通触发时钟：年度计时钟，文件记录的时间随数参数存入文件电源：12V±20%蓄电池供电；仪器使用环境温...
