铁路货场高边坡锚索及抗滑桩支护施工技术交底

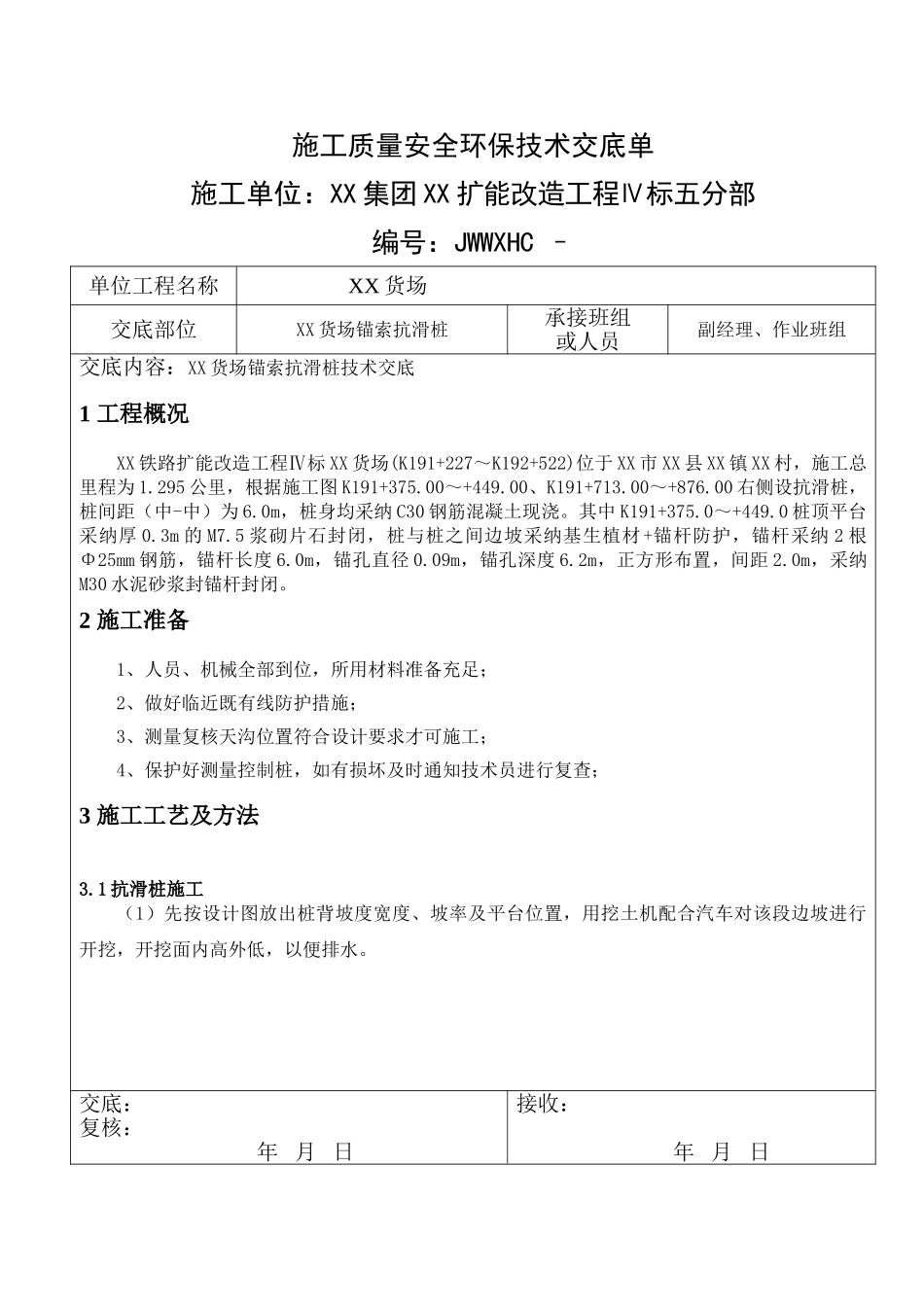

施工质量安全环保技术交底单施工单位：XX 集团 XX 扩能改造工程Ⅳ标五分部 编号：JWWXHC –单位工程名称 XX 货场交底部位XX 货场锚索抗滑桩承接班组或人员副经理、作业班组交底内容：XX 货场锚索抗滑桩技术交底1 工程概况XX 铁路扩能改造工程Ⅳ标 XX 货场(K191+227～K192+522)位于 XX 市 XX 县 XX 镇 XX 村，施工总里程为 1.295 公里，根据施工图 K191+375.00～+449.00、K191+713.00～+876.00 右侧设抗滑桩，桩间距（中-中）为 6.0m，桩身均采纳 C30 钢筋混凝土现浇。其中 K191+375.0～+449.0 桩顶平台采纳厚 0.3m 的 M7.5 浆砌片石封闭，桩与桩之间边坡采纳基生植材+锚杆防护，锚杆采纳 2 根Φ25mm 钢筋，锚杆长度 6.0m，锚孔直径 0.09m，锚孔深度 6.2m，正方形布置，间距 2.0m，采纳M30 水泥砂浆封锚杆封闭。2 施工准备1、人员、机械全部到位，所用材料准备充足；2、做好临近既有线防护措施；3、测量复核天沟位置符合设计要求才可施工；4、保护好测量控制桩，如有损坏及时通知技术员进行复查；3 施工工艺及方法3.1 抗滑桩施工（1）先按设计图放出桩背坡度宽度、坡率及平台位置，用挖土机配合汽车对该段边坡进行开挖，开挖面内高外低，以便排水。 交底：复核： 年 月 日接收： 年 月 日 （2）挖至桩顶平台时，对抗滑桩场地进行平整，定出桩开挖区域、堆料场、钢筋加工场、施工便道，进行架电工作，搞好电线布置。（3）挖桩施工工艺流程：测量放线→施工准备→桩身开挖→出渣→检查孔壁、绘地质展示图→绑扎护壁钢筋→护壁立模→灌注护壁混凝土→拆模→桩底达标→绑焊下放钢筋笼→钢筋笼固定→灌注桩身混凝土→成桩（4）人工挖孔及护壁施工 ① 桩孔开挖主要允许偏差项目 桩身断面尺寸：±50mm 桩的垂直度：小于 1% ， 主筋间距：±10mm箍筋间距：±10mm保护层厚度：±10mm ② 轴线、桩位放样：为提高工作效率及桩位精度，应根据业主移交的资料，在地面测放控制点，并根据设计图和基准点、控制点、采纳极坐标法测放桩位，测放后桩位偏差应小于 2cm，测定桩位应用十字点做好固定标记，并请业主、监理现场复核验收。 ③ 人工挖孔开挖前平整孔口，做好施工区的地表截、排水和防渗工作，实行间隔跳挖的方式进行，并采纳固定人工挖孔机架（卷扬机）提送物料和弃渣，井下松散层段以人工开挖为主，K191+375.00～+449.00 右侧因距离既有营业线中心 5-15m 采纳水磨钻开挖桩基（或者采纳...
