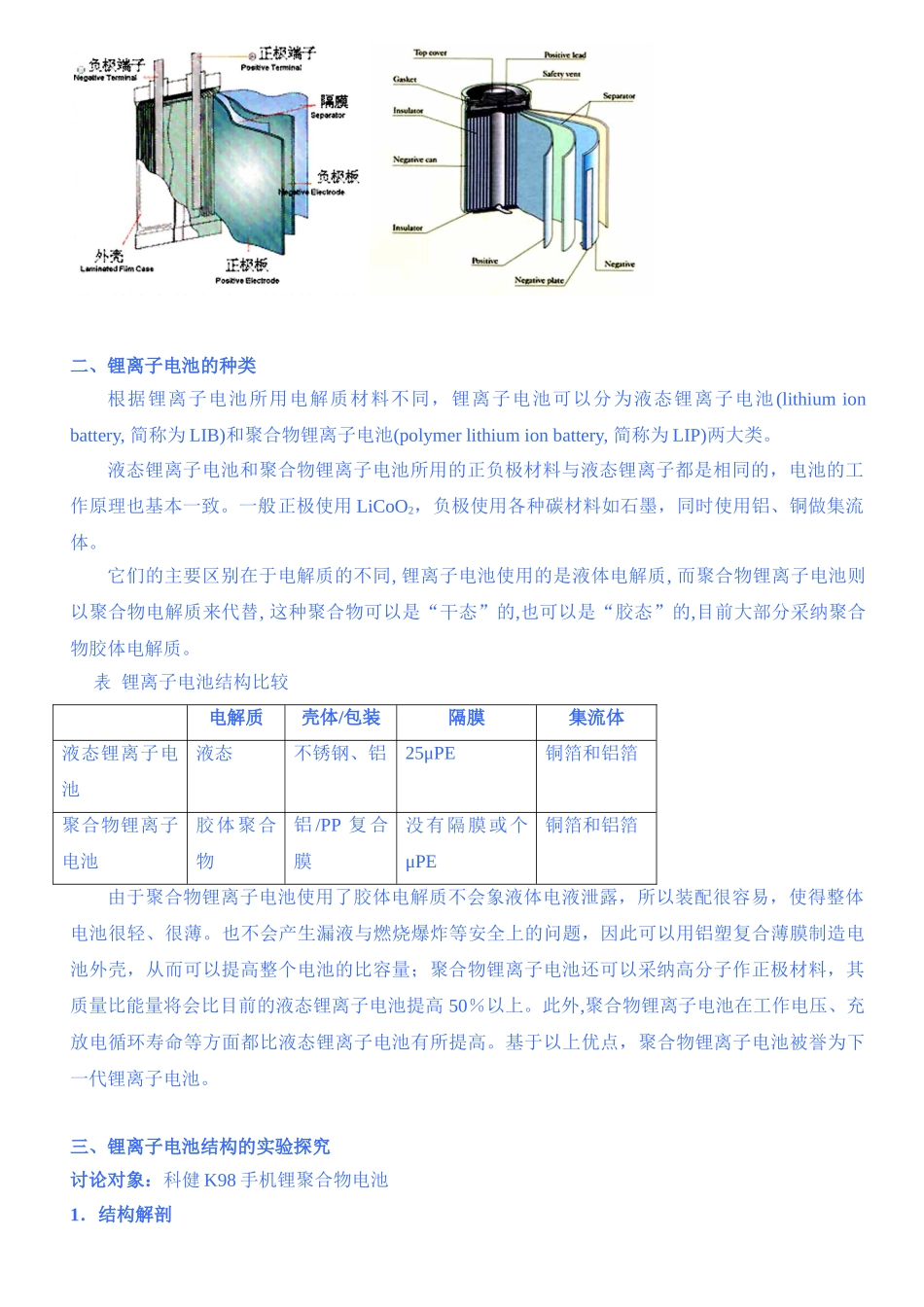

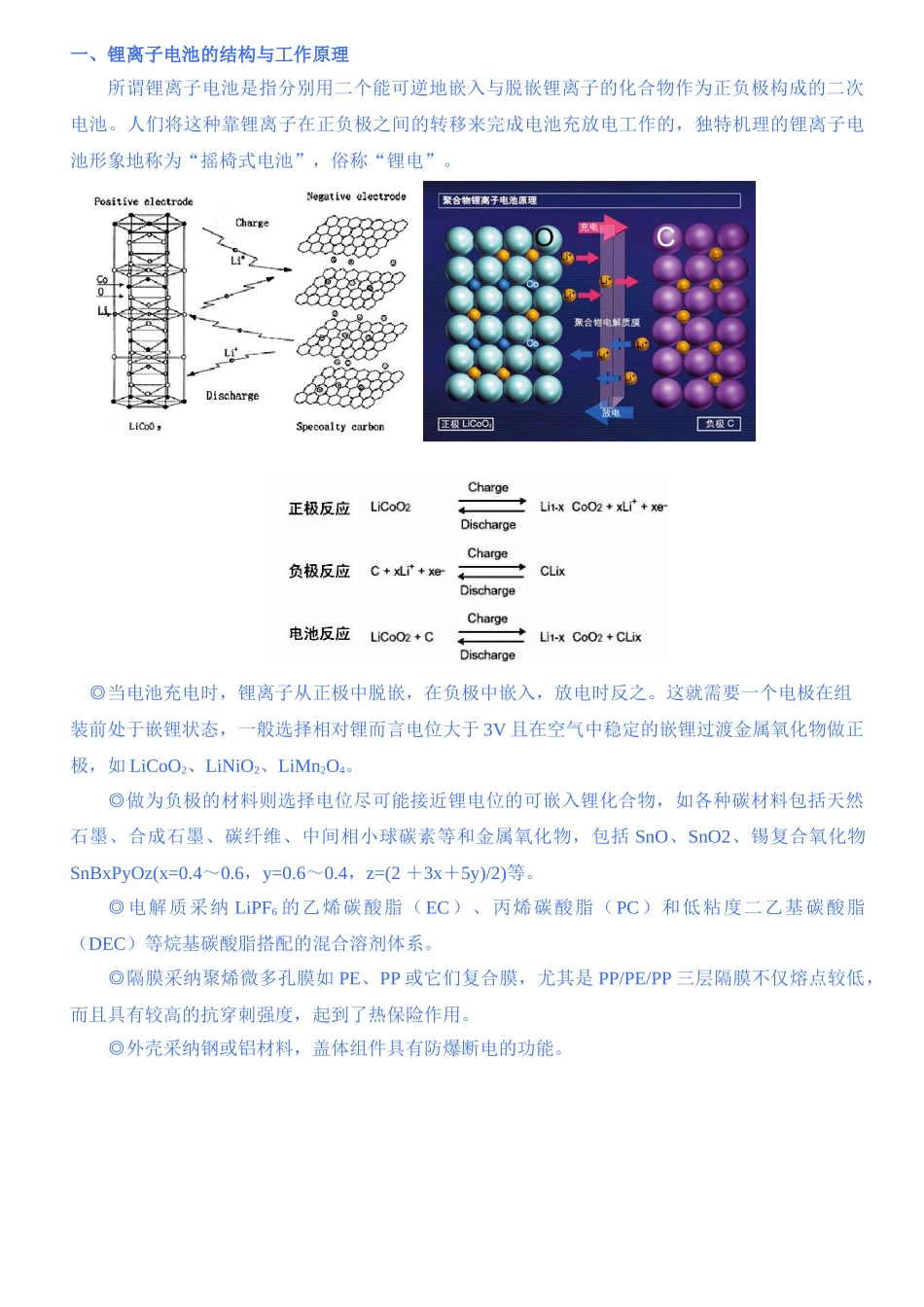

一、锂离子电池的结构与工作原理所谓锂离子电池是指分别用二个能可逆地嵌入与脱嵌锂离子的化合物作为正负极构成的二次电池。人们将这种靠锂离子在正负极之间的转移来完成电池充放电工作的，独特机理的锂离子电池形象地称为“摇椅式电池”，俗称“锂电”。 ◎当电池充电时，锂离子从正极中脱嵌，在负极中嵌入，放电时反之。这就需要一个电极在组装前处于嵌锂状态，一般选择相对锂而言电位大于 3V 且在空气中稳定的嵌锂过渡金属氧化物做正极，如 LiCoO2、LiNiO2、LiMn2O4。◎做为负极的材料则选择电位尽可能接近锂电位的可嵌入锂化合物，如各种碳材料包括天然石墨、合成石墨、碳纤维、中间相小球碳素等和金属氧化物，包括 SnO、SnO2、锡复合氧化物SnBxPyOz(x=0.4～0.6，y=0.6～0.4，z=(2 ＋3x＋5y)/2)等。◎电解质采纳 LiPF6 的乙烯碳酸脂（EC）、丙烯碳酸脂（PC）和低粘度二乙基碳酸脂（DEC）等烷基碳酸脂搭配的混合溶剂体系。◎隔膜采纳聚烯微多孔膜如 PE、PP 或它们复合膜，尤其是 PP/PE/PP 三层隔膜不仅熔点较低，而且具有较高的抗穿刺强度，起到了热保险作用。◎外壳采纳钢或铝材料，盖体组件具有防爆断电的功能。 二、锂离子电池的种类根据锂离子电池所用电解质材料不同，锂离子电池可以分为液态锂离子电池(lithium ion battery, 简称为 LIB)和聚合物锂离子电池(polymer lithium ion battery, 简称为 LIP)两大类。液态锂离子电池和聚合物锂离子电池所用的正负极材料与液态锂离子都是相同的，电池的工作原理也基本一致。一般正极使用 LiCoO2，负极使用各种碳材料如石墨，同时使用铝、铜做集流体。它们的主要区别在于电解质的不同, 锂离子电池使用的是液体电解质, 而聚合物锂离子电池则以聚合物电解质来代替, 这种聚合物可以是“干态”的,也可以是“胶态”的,目前大部分采纳聚合物胶体电解质。 表 锂离子电池结构比较 电解质壳体/包装隔膜集流体液态锂离子电池液态不锈钢、铝25μPE铜箔和铝箔聚合物锂离子电池胶体聚合物铝 /PP 复 合膜没有隔膜或个μPE铜箔和铝箔由于聚合物锂离子电池使用了胶体电解质不会象液体电液泄露，所以装配很容易，使得整体电池很轻、很薄。也不会产生漏液与燃烧爆炸等安全上的问题，因此可以用铝塑复合薄膜制造电池外壳，从而可以提高整个电池的比容量；聚合物锂离子电池还可以采纳高分子作正极材料，其质量比能量将会比目前的液态锂离子电池提高 50％以上。此外,聚合物锂离子电池在...
