锅炉房循环水泵安装技术交底

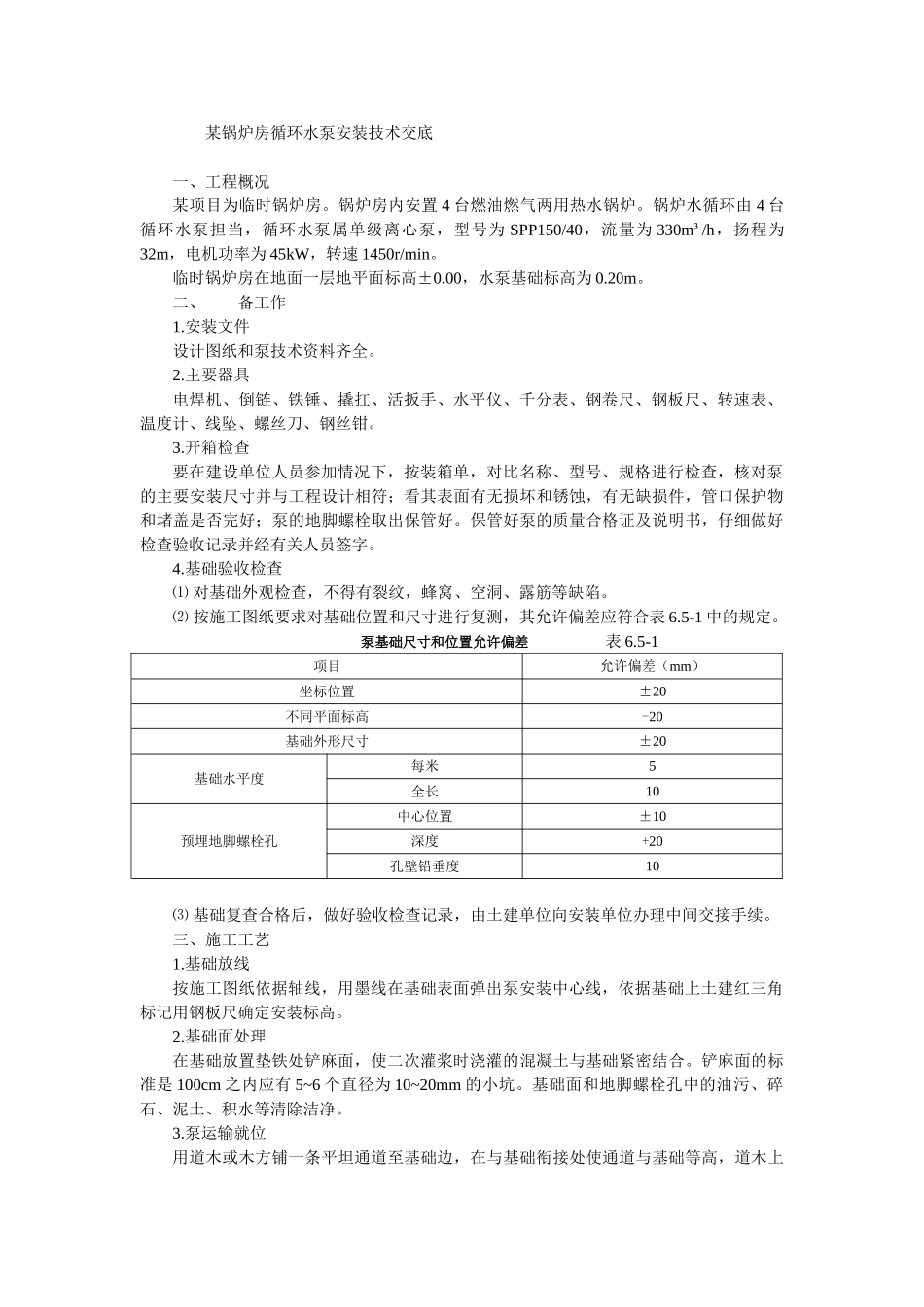

某锅炉房循环水泵安装技术交底一、工程概况某项目为临时锅炉房。锅炉房内安置 4 台燃油燃气两用热水锅炉。锅炉水循环由 4 台循环水泵担当，循环水泵属单级离心泵，型号为 SPP150/40，流量为 330m³/h，扬程为32m，电机功率为 45kW，转速 1450r/min。临时锅炉房在地面一层地平面标高±0.00，水泵基础标高为 0.20m。二、备工作1.安装文件设计图纸和泵技术资料齐全。2.主要器具电焊机、倒链、铁锤、撬扛、活扳手、水平仪、千分表、钢卷尺、钢板尺、转速表、温度计、线坠、螺丝刀、钢丝钳。3.开箱检查要在建设单位人员参加情况下，按装箱单，对比名称、型号、规格进行检查，核对泵的主要安装尺寸并与工程设计相符；看其表面有无损坏和锈蚀，有无缺损件，管口保护物和堵盖是否完好；泵的地脚螺栓取出保管好。保管好泵的质量合格证及说明书，仔细做好检查验收记录并经有关人员签字。4.基础验收检查⑴ 对基础外观检查，不得有裂纹，蜂窝、空洞、露筋等缺陷。⑵ 按施工图纸要求对基础位置和尺寸进行复测，其允许偏差应符合表 6.5-1 中的规定。泵基础尺寸和位置允许偏差 表 6.5-1项目允许偏差（mm）坐标位置±20不同平面标高-20基础外形尺寸±20基础水平度每米5全长10预埋地脚螺栓孔中心位置±10深度+20孔壁铅垂度10⑶ 基础复查合格后，做好验收检查记录，由土建单位向安装单位办理中间交接手续。三、施工工艺1.基础放线按施工图纸依据轴线，用墨线在基础表面弹出泵安装中心线，依据基础上土建红三角标记用钢板尺确定安装标高。2.基础面处理在基础放置垫铁处铲麻面，使二次灌浆时浇灌的混凝土与基础紧密结合。铲麻面的标准是 100cm 之内应有 5~6 个直径为 10~20mm 的小坑。基础面和地脚螺栓孔中的油污、碎石、泥土、积水等清除洁净。3.泵运输就位用道木或木方铺一条平坦通道至基础边，在与基础衔接处使通道与基础等高，道木上是滚杠，将泵滚运至基础上。4.找正找平⑴ 摆正水泵，在泵的进水口中心和轴线中心分别用线坠吊垂线，使线锤尖和基础表面的中心线相交。⑵ 在每个地脚螺栓的两侧放置两组垫铁，泵长度方向两螺栓中间各放一组垫铁。使用3 号平垫铁和斜垫铁。⑶ 用钢板尺测量水泵轴中心线的高程，要求与设计要求相符，以保证水泵能在允许的吸水高度内工作。⑷ 通过调整垫铁的厚度对泵进行找平，将水平仪放在泵轴上测其纵向水平，将水平仪放在泵出口法兰面上测其横向水平。5.二次灌浆泵找正找平后，将每组垫铁相互用定位焊焊牢...
