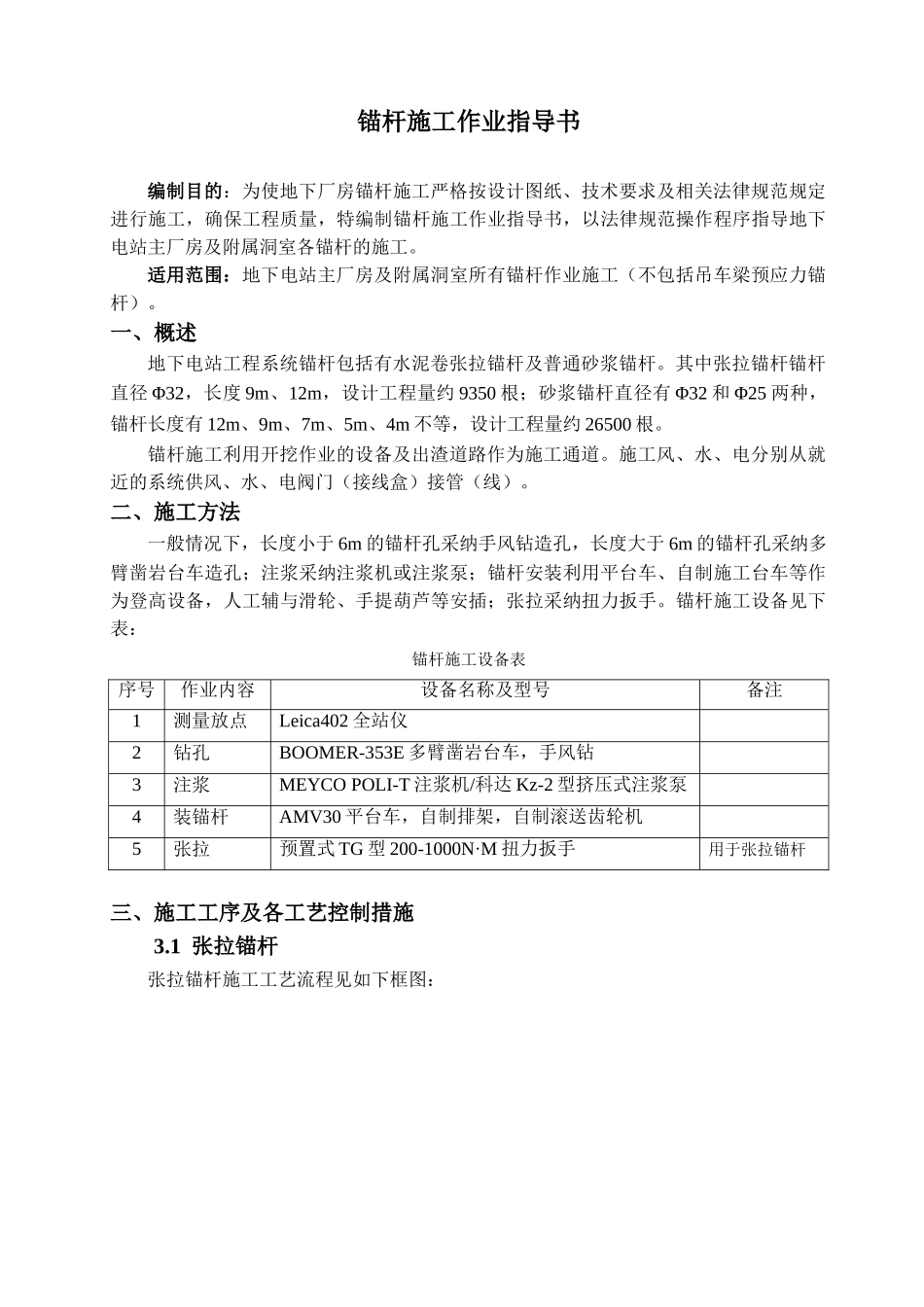

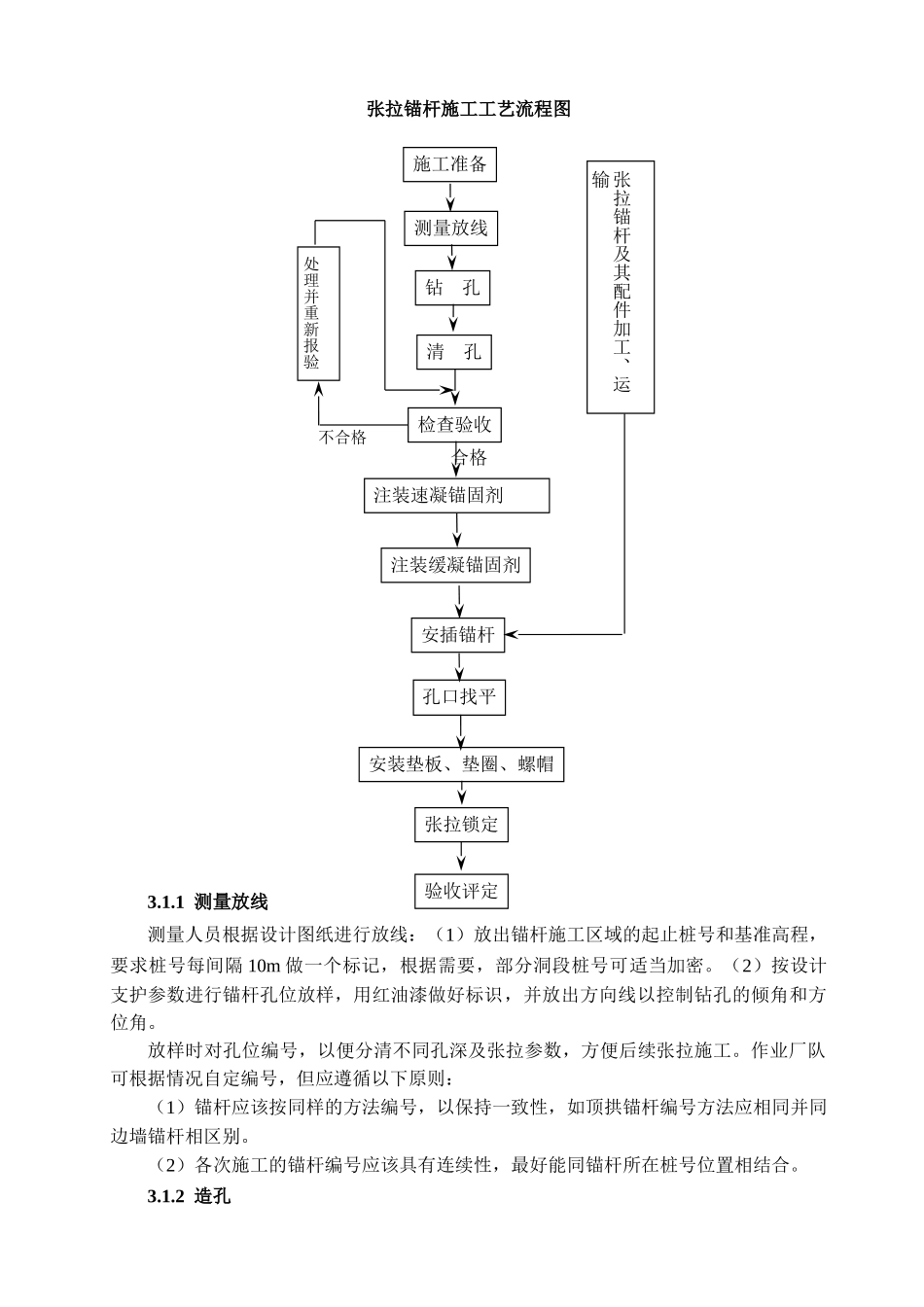

锚杆施工作业指导书编制目的：为使地下厂房锚杆施工严格按设计图纸、技术要求及相关法律规范规定进行施工，确保工程质量，特编制锚杆施工作业指导书，以法律规范操作程序指导地下电站主厂房及附属洞室各锚杆的施工。适用范围：地下电站主厂房及附属洞室所有锚杆作业施工（不包括吊车梁预应力锚杆）。一、概述地下电站工程系统锚杆包括有水泥卷张拉锚杆及普通砂浆锚杆。其中张拉锚杆锚杆直径 Φ32，长度 9m、12m，设计工程量约 9350 根；砂浆锚杆直径有 Φ32 和 Φ25 两种，锚杆长度有 12m、9m、7m、5m、4m 不等，设计工程量约 26500 根。锚杆施工利用开挖作业的设备及出渣道路作为施工通道。施工风、水、电分别从就近的系统供风、水、电阀门（接线盒）接管（线）。二、施工方法一般情况下，长度小于 6m 的锚杆孔采纳手风钻造孔，长度大于 6m 的锚杆孔采纳多臂凿岩台车造孔；注浆采纳注浆机或注浆泵；锚杆安装利用平台车、自制施工台车等作为登高设备，人工辅与滑轮、手提葫芦等安插；张拉采纳扭力扳手。锚杆施工设备见下表：锚杆施工设备表序号作业内容设备名称及型号备注1测量放点Leica402 全站仪2钻孔BOOMER-353E 多臂凿岩台车，手风钻3注浆MEYCO POLI-T 注浆机/科达 Kz-2 型挤压式注浆泵4装锚杆AMV30 平台车，自制排架，自制滚送齿轮机5张拉预置式 TG 型 200-1000N·M 扭力扳手用于张拉锚杆三、施工工序及各工艺控制措施3.1 张拉锚杆张拉锚杆施工工艺流程见如下框图：张拉锚杆施工工艺流程图3.1.1 测量放线测量人员根据设计图纸进行放线：（1）放出锚杆施工区域的起止桩号和基准高程，要求桩号每间隔 10m 做一个标记，根据需要，部分洞段桩号可适当加密。（2）按设计支护参数进行锚杆孔位放样，用红油漆做好标识，并放出方向线以控制钻孔的倾角和方位角。放样时对孔位编号，以便分清不同孔深及张拉参数，方便后续张拉施工。作业厂队可根据情况自定编号，但应遵循以下原则：（1）锚杆应该按同样的方法编号，以保持一致性，如顶拱锚杆编号方法应相同并同边墙锚杆相区别。（2）各次施工的锚杆编号应该具有连续性，最好能同锚杆所在桩号位置相结合。3.1.2 造孔孔口找平注装速凝锚固剂 注装缓凝锚固剂安装垫板、垫圈、螺帽张拉锁定验收评定张拉锚杆及其配件加工、运输不合格施工准备测量放线钻 孔清 孔检查验收安插锚杆合格处理并重新报验（1）锚杆钻孔采纳 BOOMER-353E 三臂凿岩台车钻孔。钻孔角度根据所放出...
