长沙某高层住宅小区悬挑脚手架施工方案VIP专享

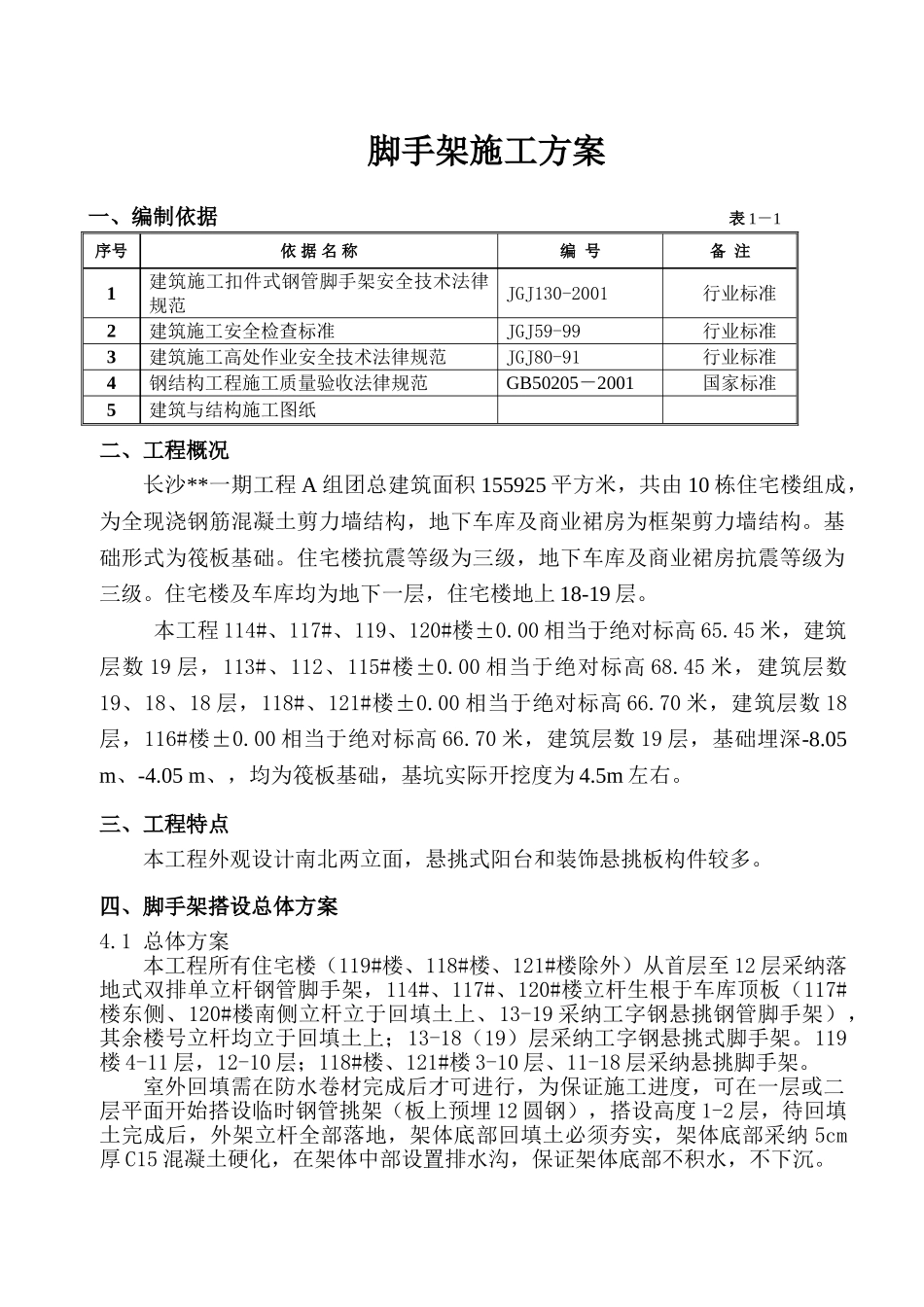

脚手架施工方案一、编制依据 表 1－1序号依 据 名 称编 号备 注1建筑施工扣件式钢管脚手架安全技术法律规范JGJ130-2001行业标准2建筑施工安全检查标准JGJ59-99行业标准3建筑施工高处作业安全技术法律规范JGJ80-91行业标准4钢结构工程施工质量验收法律规范GB50205－2001国家标准5建筑与结构施工图纸二、工程概况长沙**一期工程 A 组团总建筑面积 155925 平方米，共由 10 栋住宅楼组成，为全现浇钢筋混凝土剪力墙结构，地下车库及商业裙房为框架剪力墙结构。基础形式为筏板基础。住宅楼抗震等级为三级，地下车库及商业裙房抗震等级为三级。住宅楼及车库均为地下一层，住宅楼地上 18-19 层。本工程 114#、117#、119、120#楼±0.00 相当于绝对标高 65.45 米，建筑层数 19 层，113#、112、115#楼±0.00 相当于绝对标高 68.45 米，建筑层数19、18、18 层，118#、121#楼±0.00 相当于绝对标高 66.70 米，建筑层数 18层，116#楼±0.00 相当于绝对标高 66.70 米，建筑层数 19 层，基础埋深-8.05 m、-4.05 m、，均为筏板基础，基坑实际开挖度为 4.5m 左右。三、工程特点本工程外观设计南北两立面，悬挑式阳台和装饰悬挑板构件较多。四、脚手架搭设总体方案4.1 总体方案 本工程所有住宅楼（119#楼、118#楼、121#楼除外）从首层至 12 层采纳落地式双排单立杆钢管脚手架，114#、117#、120#楼立杆生根于车库顶板（117#楼东侧、120#楼南侧立杆立于回填土上、13-19 采纳工字钢悬挑钢管脚手架），其余楼号立杆均立于回填土上；13-18（19）层采纳工字钢悬挑式脚手架。119楼 4-11 层，12-10 层；118#楼、121#楼 3-10 层、11-18 层采纳悬挑脚手架。室外回填需在防水卷材完成后才可进行，为保证施工进度，可在一层或二层平面开始搭设临时钢管挑架（板上预埋 12 圆钢），搭设高度 1-2 层，待回填土完成后，外架立杆全部落地，架体底部回填土必须夯实，架体底部采纳 5cm厚 C15 混凝土硬化，在架体中部设置排水沟，保证架体底部不积水，不下沉。 4.2 外架搭设基本参数项目立杆横距()立杆纵距()步距（）连墙设置备 注间距(m)0.91.51.8二步三跨 内立杆距建筑物外墙 300mm,阳台部位内立杆距阳台栏板 300,飘窗板部位立杆可断开(立杆间距适当调整,尽量避开飘窗板设置),大横杆不断，立杆断开部位加斜撑加固，保证架体稳固性，斜向钢管加固做法同第 9 页图 7.2。 立杆及大横杆刷橘黄色油漆，剪刀撑刷红白相间油...
