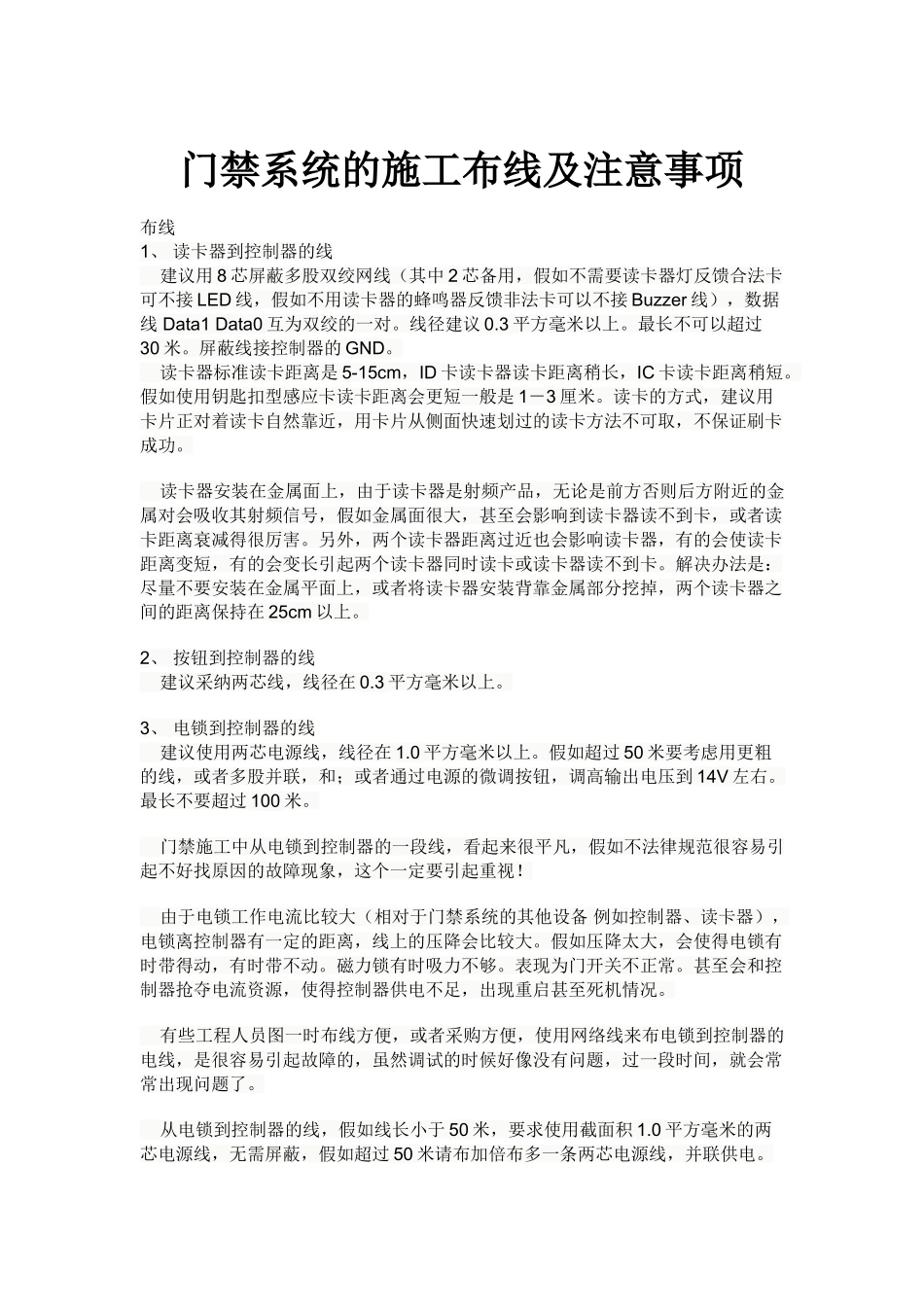

门禁系统的施工布线及注意事项布线 1、 读卡器到控制器的线 建议用 8 芯屏蔽多股双绞网线（其中 2 芯备用，假如不需要读卡器灯反馈合法卡可不接 LED 线，假如不用读卡器的蜂鸣器反馈非法卡可以不接 Buzzer 线），数据线 Data1 Data0 互为双绞的一对。线径建议 0.3 平方毫米以上。最长不可以超过30 米。屏蔽线接控制器的 GND。 读卡器标准读卡距离是 5-15cm，ID 卡读卡器读卡距离稍长，IC 卡读卡距离稍短。假如使用钥匙扣型感应卡读卡距离会更短一般是 1－3 厘米。读卡的方式，建议用卡片正对着读卡自然靠近，用卡片从侧面快速划过的读卡方法不可取，不保证刷卡成功。 读卡器安装在金属面上，由于读卡器是射频产品，无论是前方否则后方附近的金属对会吸收其射频信号，假如金属面很大，甚至会影响到读卡器读不到卡，或者读卡距离衰减得很厉害。另外，两个读卡器距离过近也会影响读卡器，有的会使读卡距离变短，有的会变长引起两个读卡器同时读卡或读卡器读不到卡。解决办法是：尽量不要安装在金属平面上，或者将读卡器安装背靠金属部分挖掉，两个读卡器之间的距离保持在 25cm 以上。2、 按钮到控制器的线 建议采纳两芯线，线径在 0.3 平方毫米以上。3、 电锁到控制器的线 建议使用两芯电源线，线径在 1.0 平方毫米以上。假如超过 50 米要考虑用更粗的线，或者多股并联，和；或者通过电源的微调按钮，调高输出电压到 14V 左右。最长不要超过 100 米。 门禁施工中从电锁到控制器的一段线，看起来很平凡，假如不法律规范很容易引起不好找原因的故障现象，这个一定要引起重视！ 由于电锁工作电流比较大（相对于门禁系统的其他设备 例如控制器、读卡器），电锁离控制器有一定的距离，线上的压降会比较大。假如压降太大，会使得电锁有时带得动，有时带不动。磁力锁有时吸力不够。表现为门开关不正常。甚至会和控制器抢夺电流资源，使得控制器供电不足，出现重启甚至死机情况。 有些工程人员图一时布线方便，或者采购方便，使用网络线来布电锁到控制器的电线，是很容易引起故障的，虽然调试的时候好像没有问题，过一段时间，就会常常出现问题了。 从电锁到控制器的线，假如线长小于 50 米，要求使用截面积 1.0 平方毫米的两芯电源线，无需屏蔽，假如超过 50 米请布加倍布多一条两芯电源线，并联供电。假如线长大于 100 米，建议将控制器挪近门电锁的位置，以缩短布线距离。网线的截面积是 0.2 平方...
