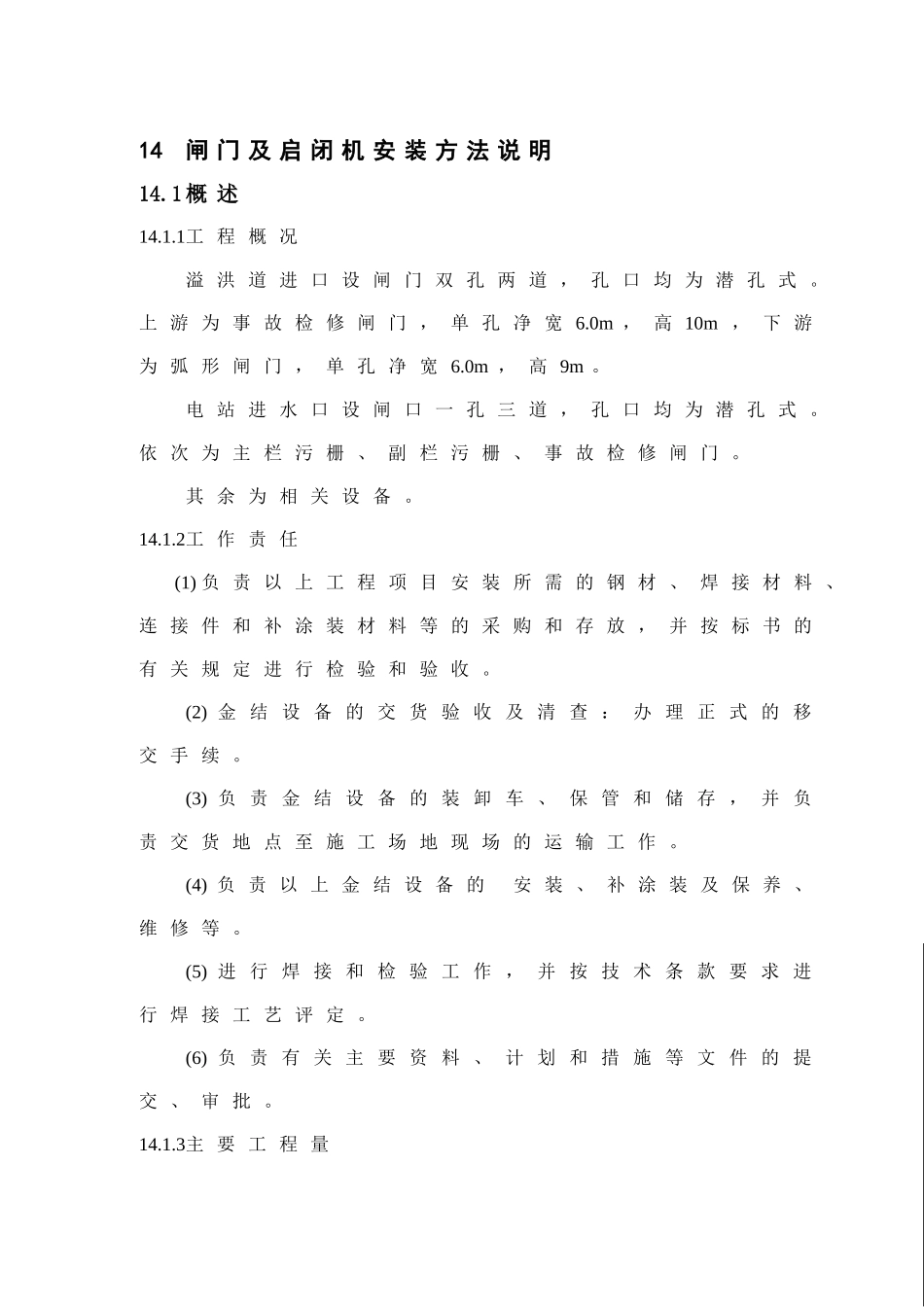

14 闸 门 及 启 闭 机 安 装 方 法 说 明14.1 概 述14.1.1工 程 概 况溢 洪 道 进 口 设 闸 门 双 孔 两 道 ， 孔 口 均 为 潜 孔 式 。上 游 为 事 故 检 修 闸 门 ， 单 孔 净 宽 6.0m ， 高 10m ， 下 游为 弧 形 闸 门 ， 单 孔 净 宽 6.0m ， 高 9m 。电 站 进 水 口 设 闸 口 一 孔 三 道 ， 孔 口 均 为 潜 孔 式 。依 次 为 主 栏 污 栅 、 副 栏 污 栅 、 事 故 检 修 闸 门 。其 余 为 相 关 设 备 。14.1.2工 作 责 任 (1) 负 责 以 上 工 程 项 目 安 装 所 需 的 钢 材 、 焊 接 材 料 、连 接 件 和 补 涂 装 材 料 等 的 采 购 和 存 放 ， 并 按 标 书 的有 关 规 定 进 行 检 验 和 验 收 。(2) 金 结 设 备 的 交 货 验 收 及 清 查 ： 办 理 正 式 的 移交 手 续 。(3) 负 责 金 结 设 备 的 装 卸 车 、 保 管 和 储 存 ， 并 负责 交 货 地 点 至 施 工 场 地 现 场 的 运 输 工 作 。(4) 负 责 以 上 金 结 设 备 的 安 装 、 补 涂 装 及 保 养 、维 修 等 。(5) 进 行 焊 接 和 检 验 工 作 ， 并 按 技 术 条 款 要 求 进行 焊 接 工 艺 评 定 。(6) 负 责 有 关 主 要 资 料 、 计 划 和 措 施 等 文 件 的 提交 、 审 批 。14.1.3主 要 工 程 量表14-1 闸门及启闭机安装工程量表序号金属结构设备名称单位数量单重总重(t)备注1左岸泄洪闸事故闸门门套14545事故闸门埋件套21530弧形工作闸门门叶套290180弧形工作闸套22550液压启闭机套23060事故门台式套11001002电站进水口主栏污栅栅套17070主栏污栅埋套11010副栏污栅栅套14545副栏污栅埋套11010事故检修闸套13636事故检修闸套11010台式启闭机套1100100台式启闭机套15514.1.4金 属 结 构 设 备 安 装 施 工 总 进 度 计 划金 属 结 构 设 备 安 装 计 划 4 个 月 完 成 ， 即 从 2007 年 6月 10 日 至 2007 年 10 月 10 日 。 计 划 2025.6.10 ～ 2025.8.10 完 成闸 门 埋 件 安 装 ， 2025.8.11 ～ 2025.9.20 完 成 闸 门 安 装 ；2025.9.20 ～ 2025.9.30 完 成 ...
