附属设备安装分部验评

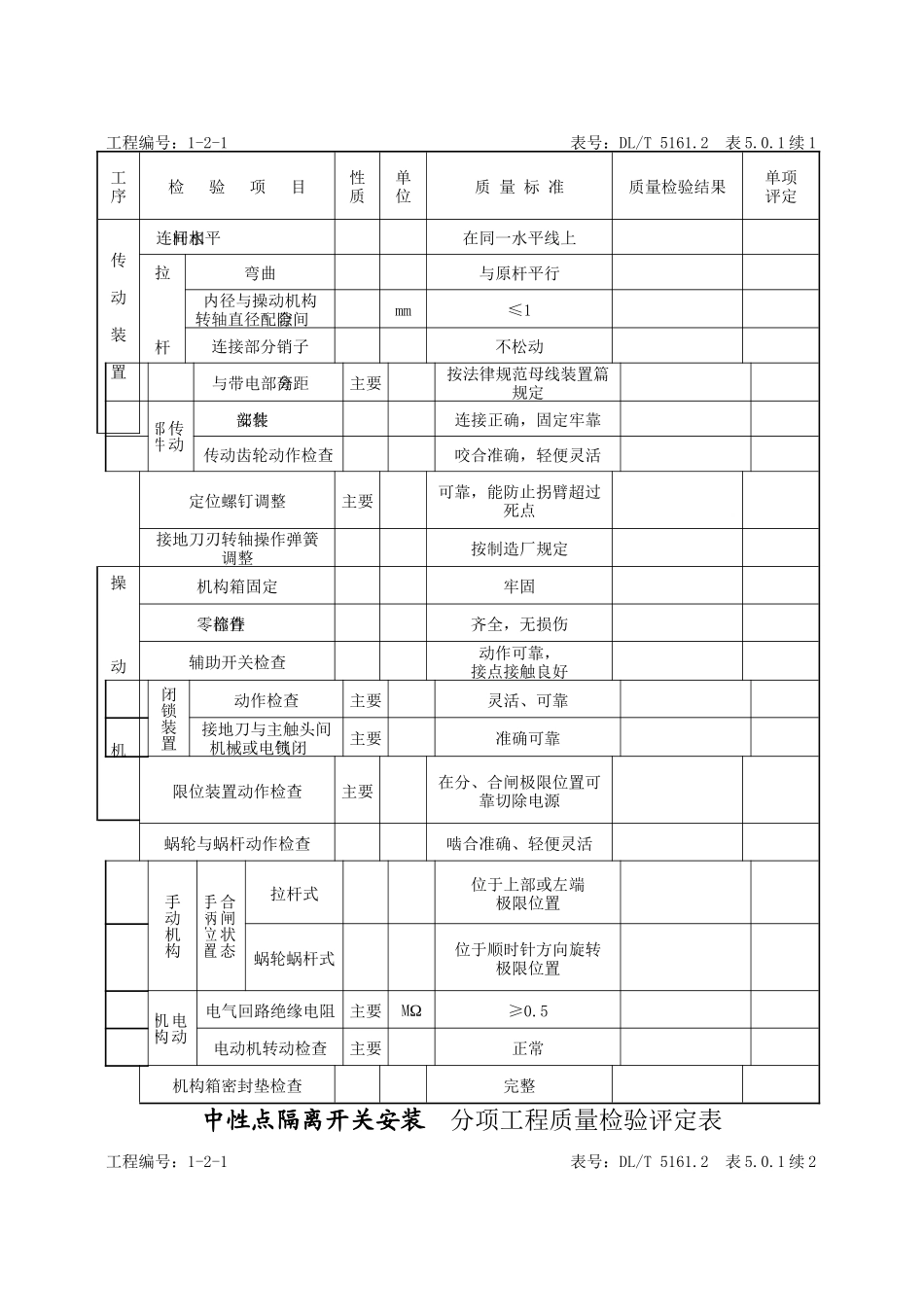

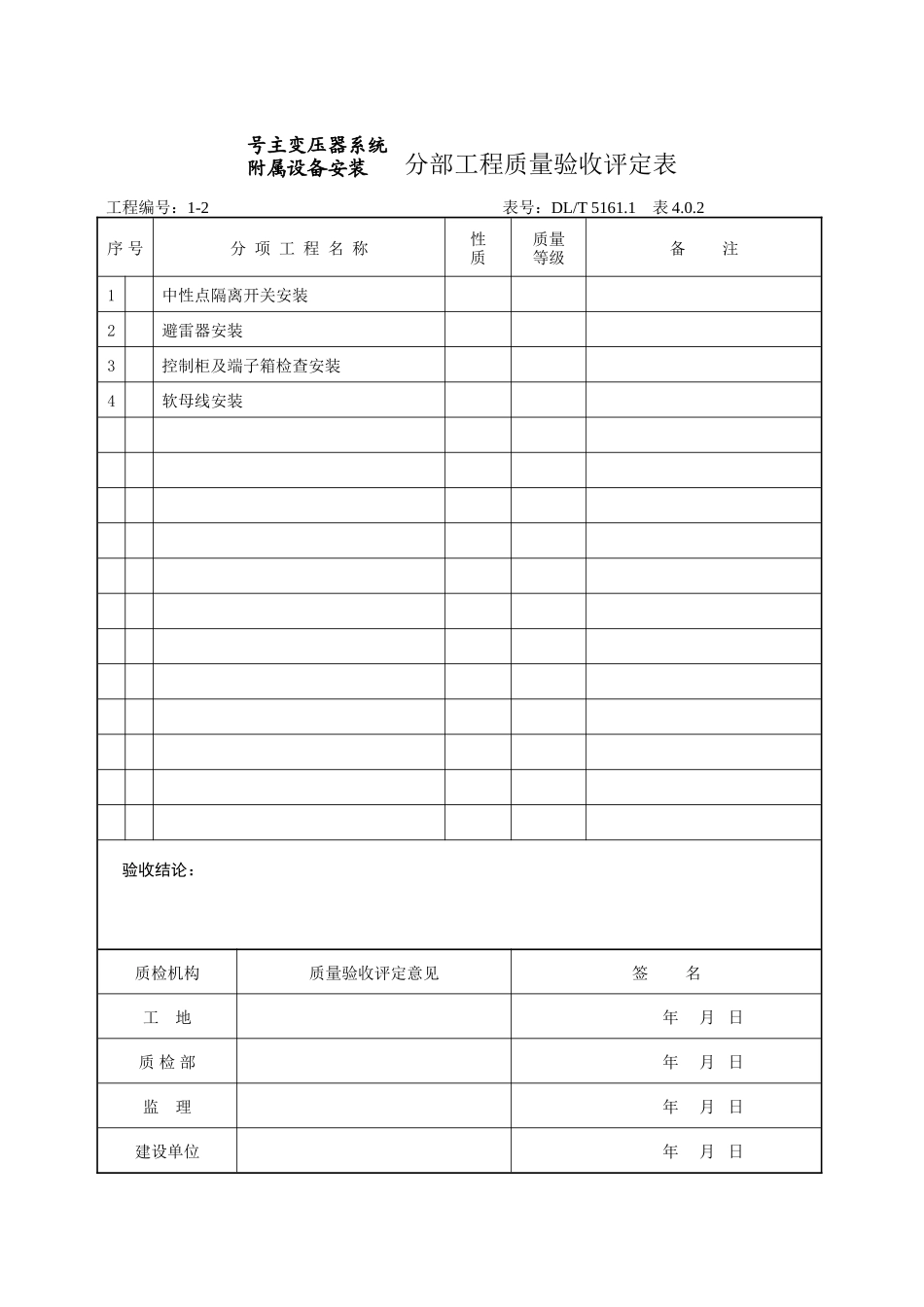

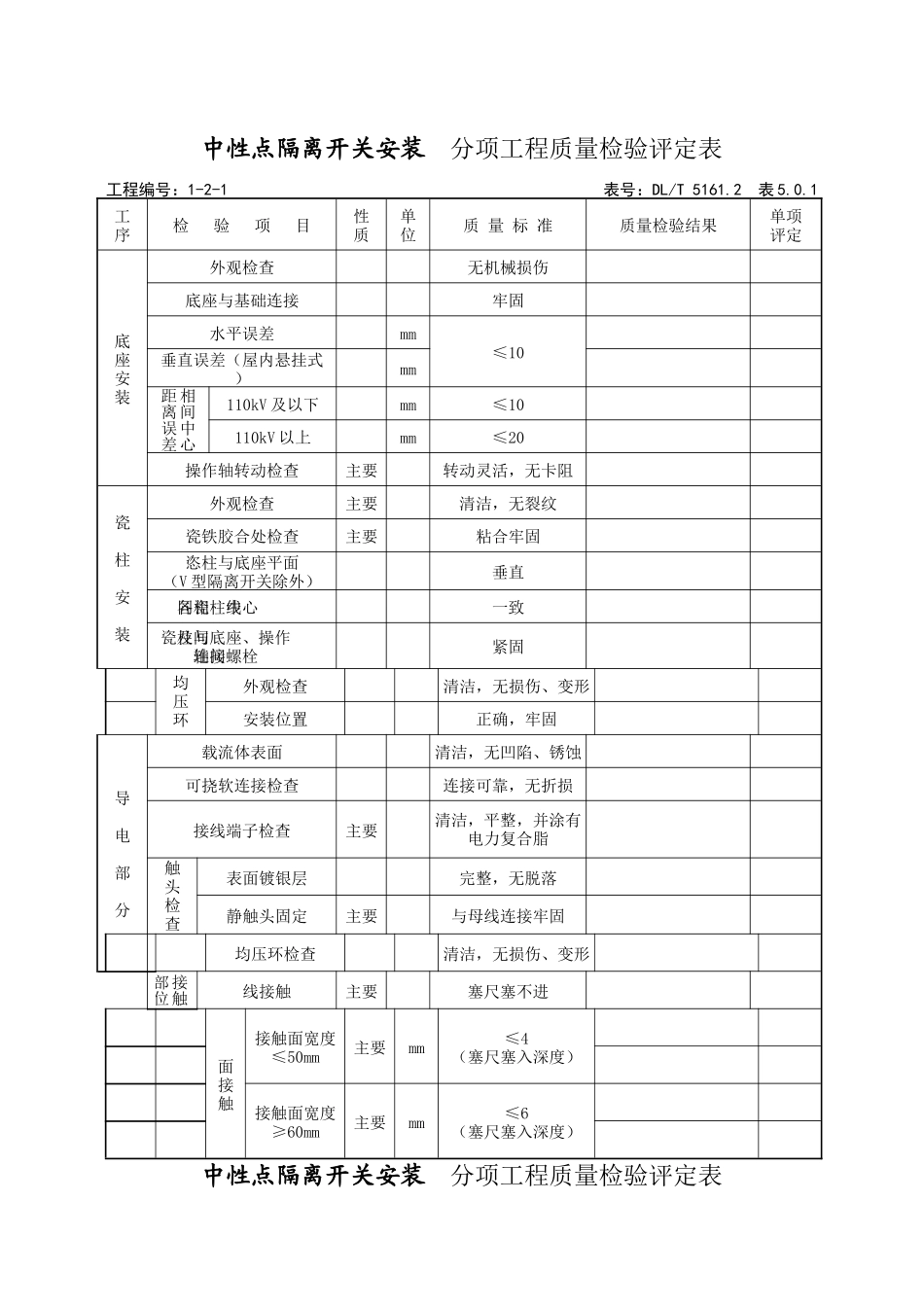

号主变压器系统附属设备安装 分部工程质量验收评定表工程编号：1-2 表号：DL/T 5161.1 表 4.0.2序 号分 项 工 程 名 称性质质量等级备 注1中性点隔离开关安装2避雷器安装3控制柜及端子箱检查安装4软母线安装验收结论：质检机构质量验收评定意见签 名工 地 年 月 日质 检 部 年 月 日监 理 年 月 日建设单位 年 月 日中性点隔离开关安装 分项工程质量检验评定表工程编号：1-2-1 表号：DL/T 5161.2 表 5.0.1工序检 验 项 目性质单位质 量 标 准质量检验结果单项评定底座安装外观检查无机械损伤底座与基础连接牢固水平误差mm≤10垂直误差（屋内悬挂式）mm相间中心距离误差110kV 及以下mm≤10110kV 以上mm≤20操作轴转动检查主要转动灵活，无卡阻瓷柱安装外观检查主要清洁，无裂纹瓷铁胶合处检查主要粘合牢固恣柱与底座平面（V 型隔离开关除外）垂直同相各瓷柱中心线一致瓷柱间及与底座、操作轴间连接螺栓紧固均压环外观检查清洁，无损伤、变形安装位置正确，牢固导电部分载流体表面清洁，无凹陷、锈蚀可挠软连接检查连接可靠，无折损接线端子检查主要清洁，平整，并涂有电力复合脂触头检查表面镀银层完整，无脱落静触头固定主要与母线连接牢固均压环检查清洁，无损伤、变形接触部位线接触主要塞尺塞不进面接触接触面宽度≤50mm主要mm≤4（塞尺塞入深度）接触面宽度≥60mm主要mm≤6（塞尺塞入深度）中性点隔离开关安装 分项工程质量检验评定表工程编号：1-2-1 表号：DL/T 5161.2 表 5.0.1 续 1工序检 验 项 目性质单位质 量 标 准质量检验结果单项评定传动装置 相间连杆水平在同一水平线上拉杆弯曲与原杆平行内径与操动机构转轴直径配合间隙mm≤1连接部分销子不松动与带电部分距离主要按法律规范母线装置篇规定传动部件部件安装连接正确，固定牢靠传动齿轮动作检查咬合准确，轻便灵活定位螺钉调整主要可靠，能防止拐臂超过死点接地刀刃转轴操作弹簧调整按制造厂规定操动机机构箱固定牢固零部件检查齐全，无损伤辅助开关检查动作可靠，接点接触良好闭锁装置动作检查主要灵活、可靠接地刀与主触头间机械或电气闭锁主要准确可靠限位装置动作检查主要在分、合闸极限位置可靠切除电源蜗轮与蜗杆动作检查啮合准确、轻便灵活手动机构合闸状态手柄位置拉杆式位于上部或左端极限位置蜗轮蜗杆式位于顺时针方向旋转极限位置电动机构电气回路绝缘电阻主要MΩ≥0.5电动机转动检查主要正常机构箱密封垫检查...
