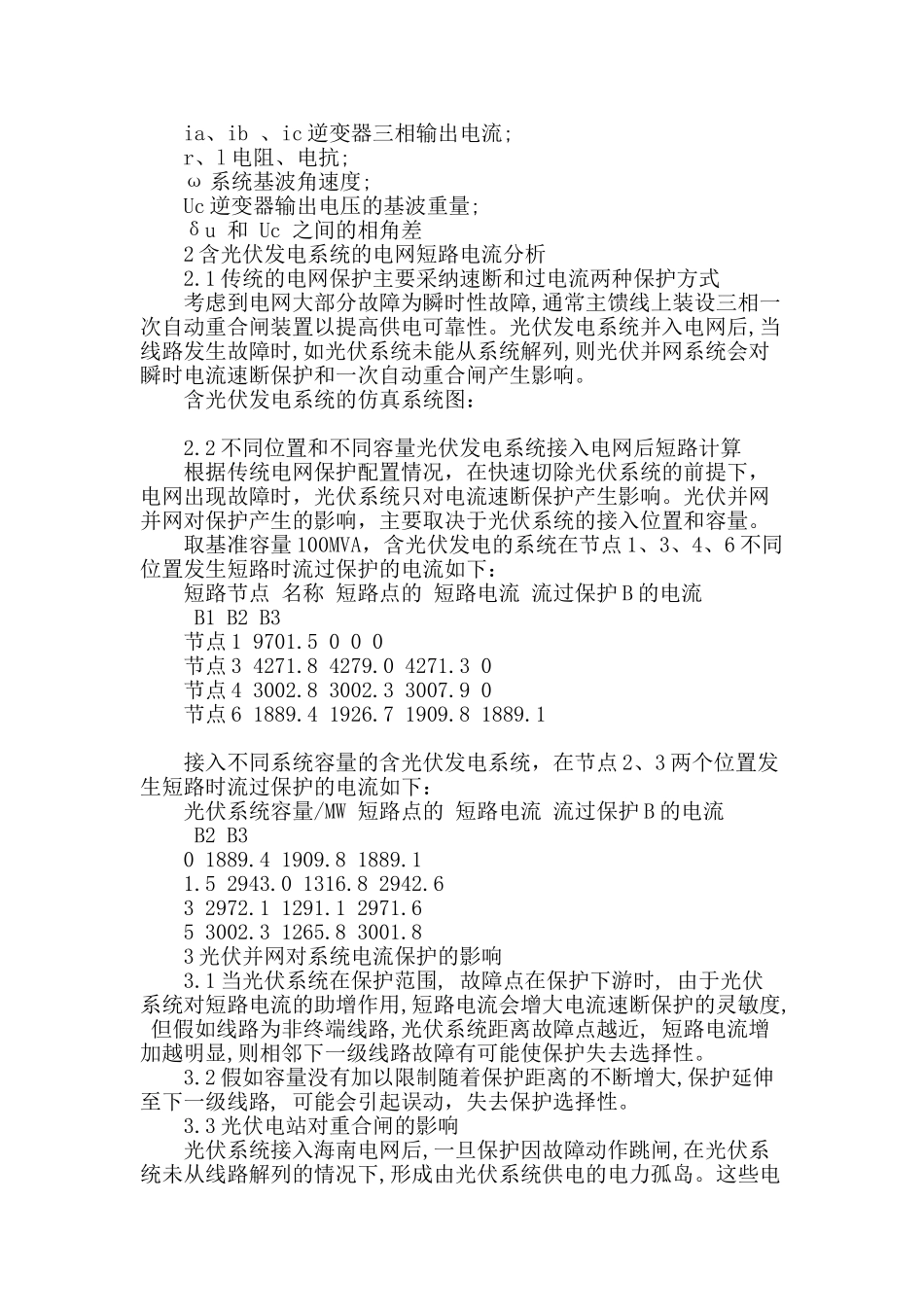

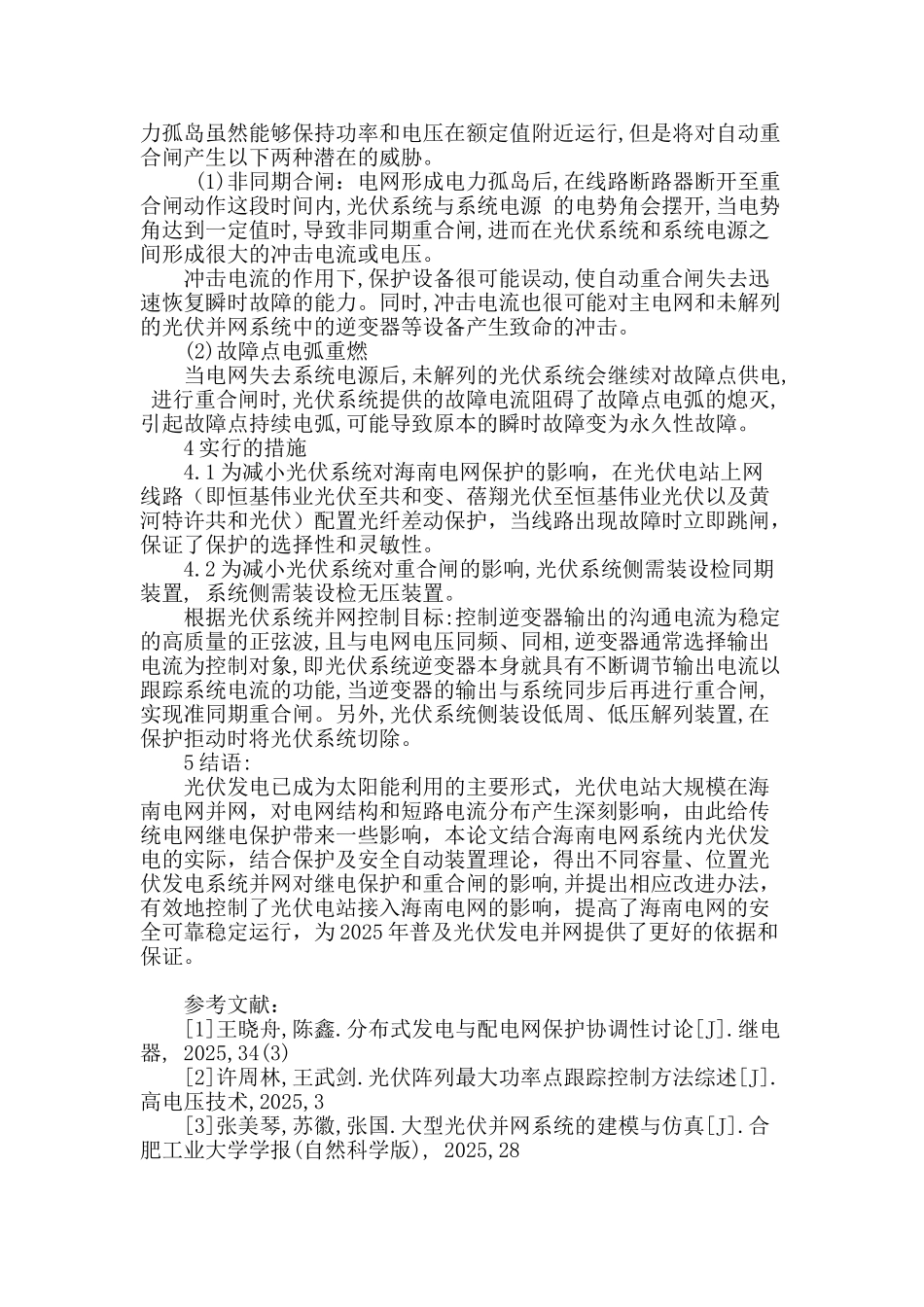

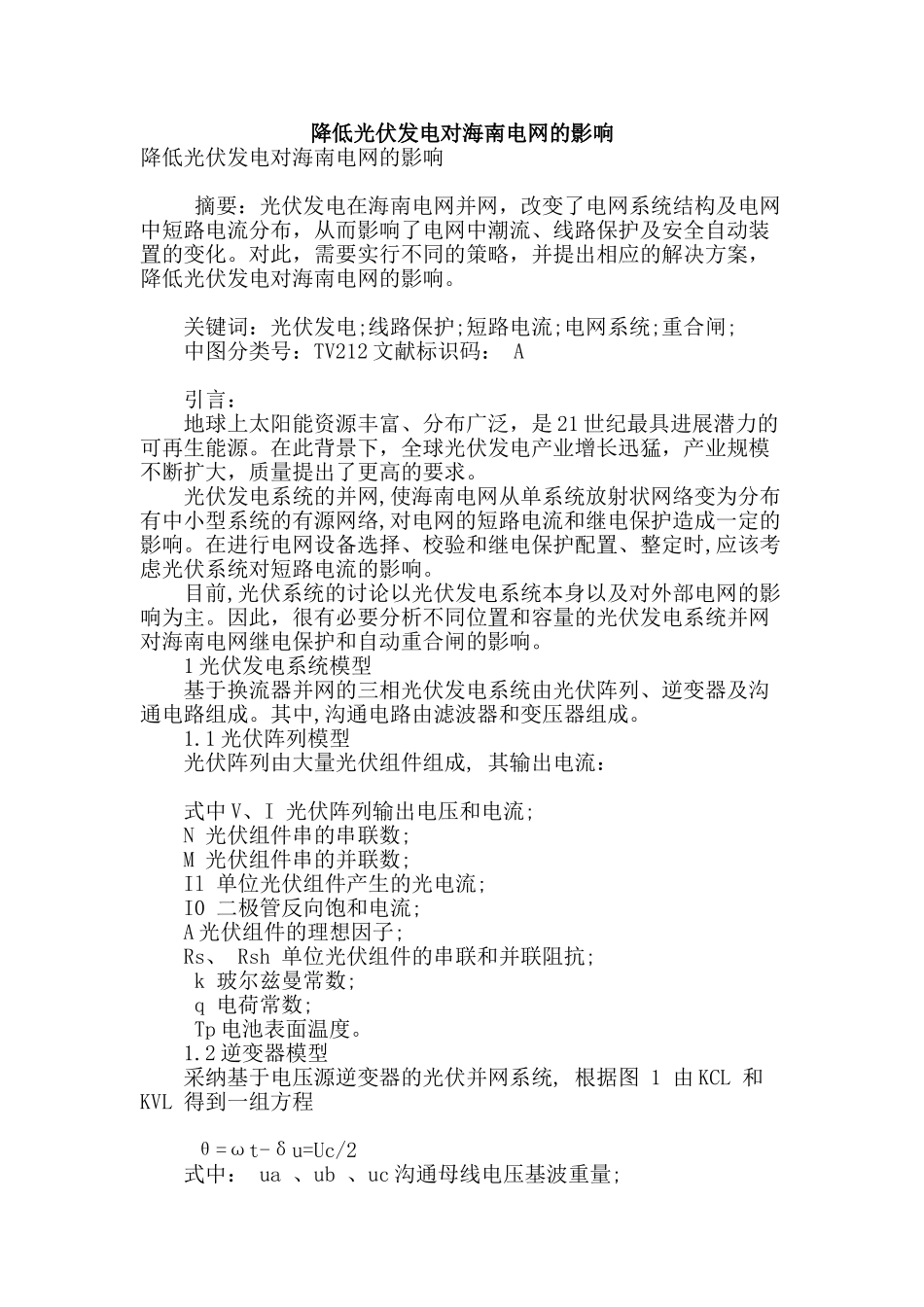

降低光伏发电对海南电网的影响降低光伏发电对海南电网的影响 摘要：光伏发电在海南电网并网，改变了电网系统结构及电网中短路电流分布，从而影响了电网中潮流、线路保护及安全自动装置的变化。对此，需要实行不同的策略，并提出相应的解决方案，降低光伏发电对海南电网的影响。 关键词：光伏发电;线路保护;短路电流;电网系统;重合闸; 中图分类号：TV212 文献标识码： A 引言： 地球上太阳能资源丰富、分布广泛，是 21 世纪最具进展潜力的可再生能源。在此背景下，全球光伏发电产业增长迅猛，产业规模不断扩大，质量提出了更高的要求。 光伏发电系统的并网,使海南电网从单系统放射状网络变为分布有中小型系统的有源网络,对电网的短路电流和继电保护造成一定的影响。在进行电网设备选择、校验和继电保护配置、整定时,应该考虑光伏系统对短路电流的影响。 目前,光伏系统的讨论以光伏发电系统本身以及对外部电网的影响为主。因此，很有必要分析不同位置和容量的光伏发电系统并网对海南电网继电保护和自动重合闸的影响。 1 光伏发电系统模型 基于换流器并网的三相光伏发电系统由光伏阵列、逆变器及沟通电路组成。其中,沟通电路由滤波器和变压器组成。 1.1 光伏阵列模型 光伏阵列由大量光伏组件组成, 其输出电流： 式中 V、I 光伏阵列输出电压和电流; N 光伏组件串的串联数; M 光伏组件串的并联数; Il 单位光伏组件产生的光电流; I0 二极管反向饱和电流; A 光伏组件的理想因子; Rs、 Rsh 单位光伏组件的串联和并联阻抗; k 玻尔兹曼常数; q 电荷常数; Tp 电池表面温度。 1.2 逆变器模型 采纳基于电压源逆变器的光伏并网系统, 根据图 1 由 KCL 和 KVL 得到一组方程 θ=ωt-δu=Uc/2 式中： ua 、ub 、uc 沟通母线电压基波重量; ia、ib 、ic 逆变器三相输出电流; r、l 电阻、电抗; ω 系统基波角速度; Uc 逆变器输出电压的基波重量; δu 和 Uc 之间的相角差 2 含光伏发电系统的电网短路电流分析 2.1 传统的电网保护主要采纳速断和过电流两种保护方式 考虑到电网大部分故障为瞬时性故障,通常主馈线上装设三相一次自动重合闸装置以提高供电可靠性。光伏发电系统并入电网后,当线路发生故障时,如光伏系统未能从系统解列,则光伏并网系统会对瞬时电流速断保护和一次自动重合闸产生影响。 含光伏发电系统的仿真系统图： 2.2 不同位置和不同容量光伏发电系统接入电网后短路计算 根据...
