集中式空调系统的设计与预算

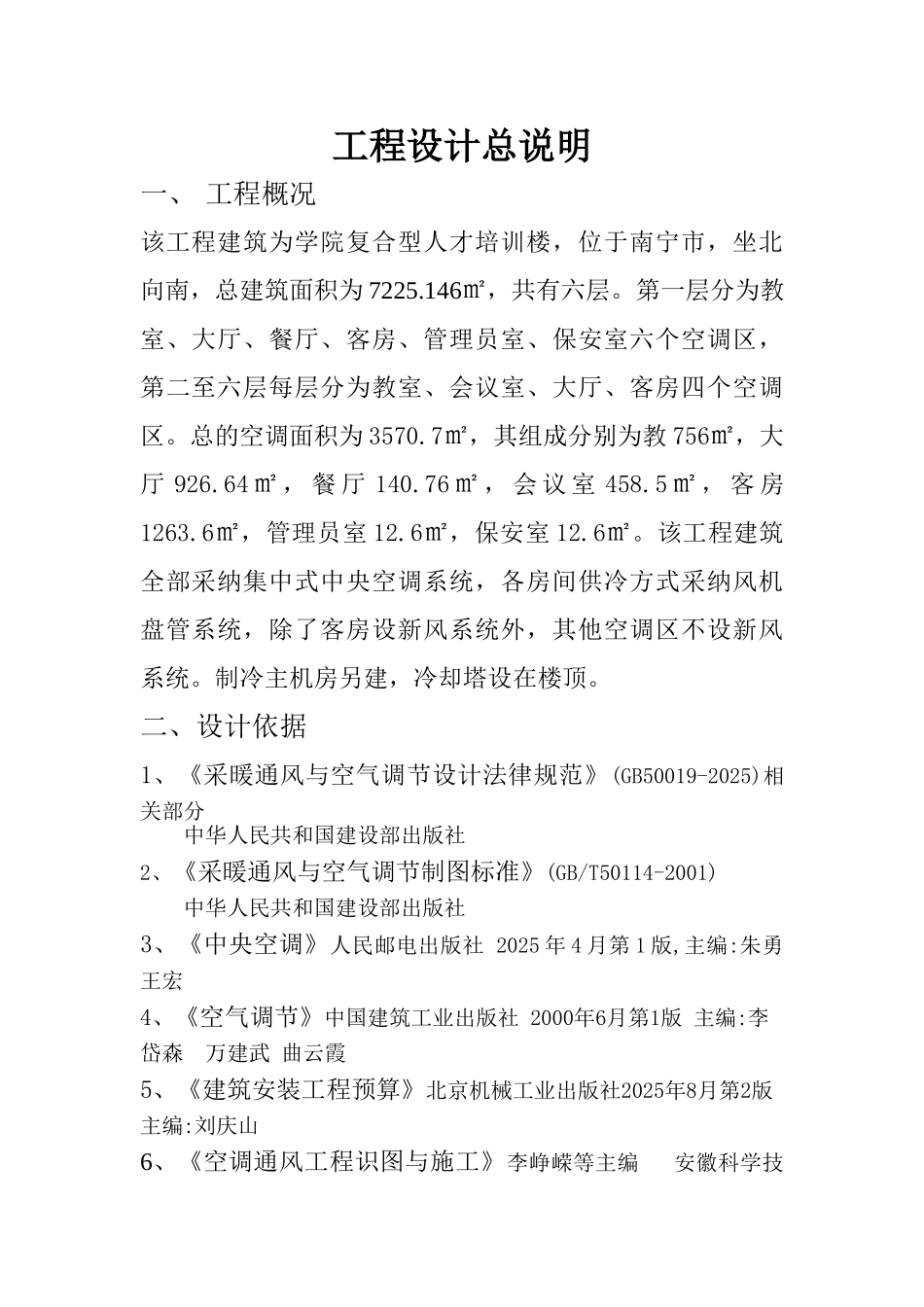

工程设计总说明一、 工程概况该工程建筑为学院复合型人才培训楼，位于南宁市，坐北向南，总建筑面积为 7225.146㎡，共有六层。第一层分为教室、大厅、餐厅、客房、管理员室、保安室六个空调区，第二至六层每层分为教室、会议室、大厅、客房四个空调区。总的空调面积为 3570.7㎡，其组成分别为教 756㎡，大厅 926.64 ㎡ ， 餐 厅 140.76 ㎡ ， 会 议 室 458.5 ㎡ ， 客 房1263.6㎡，管理员室 12.6㎡，保安室 12.6㎡。该工程建筑全部采纳集中式中央空调系统，各房间供冷方式采纳风机盘管系统，除了客房设新风系统外，其他空调区不设新风系统。制冷主机房另建，冷却塔设在楼顶。二、设计依据1、《采暖通风与空气调节设计法律规范》(GB50019-2025)相关部分中华人民共和国建设部出版社2、《采暖通风与空气调节制图标准》(GB/T50114-2001) 中华人民共和国建设部出版社3、《中央空调》人民邮电出版社 2025 年 4 月第 1 版,主编:朱勇 王宏4、《空气调节》中国建筑工业出版社 2000年6月第1版 主编:李岱森 万建武 曲云霞5、《建筑安装工程预算》北京机械工业出版社2025年8月第2版 主编:刘庆山6、《空调通风工程识图与施工》李峥嵘等主编 安徽科学技术出版社 2000 年出版7、《民用建筑空调设计》马最良、姚杨主编 化学工业出版社 2025 年出版8、《中央空调工程通用图纸集粹》陈航主编 朱淑婧副编 中国水电水利出版社 2025 年 6 月第 11 版9、《给排水、采暖、燃气工程》科学出版社（GYD-208-2000）三、设计采纳的气象数据1、空调室外计算干球温度：夏季 34.2℃，冬季 5℃2、夏季空调室外计算湿球温度：27.5℃3、夏季空调室外计算相对湿度：78％4、冬季空调室外计算相对湿度：75％5、大气压力：夏季 101140 Pa，冬季 99600 Pa6、室外平均风速：夏季 1.6m/s,冬季 1.8m/s四、空调房间的设计条件房间类型人员密度㎡/人夏季冬季新 风量m3/h人空气中含尘量Mg/m3温度℃相对湿 度％风速m/s温度℃相对湿 度％风速m/s教室0.525-2750-600.2-0.318-2040-500.1580<0.2会 议室0.524-2650-600.2-0.318-2040-500.1580<0.2客房0.1224-2650-600.2-0.318-2040-500.1550<0.2餐厅0.624-2645-650．3-0．417-2050-600.1525<0.35大厅0.324-26≤650.2-0.318-20≥300.1525<0.3管 理员室0.1224-2650-600.2-0.318-2040-500.1550<0.2保 安室0.1224-2650-600.2-0.318-2040-500.1550<0.2五、空调系统的划分与组成系统编号 服...
