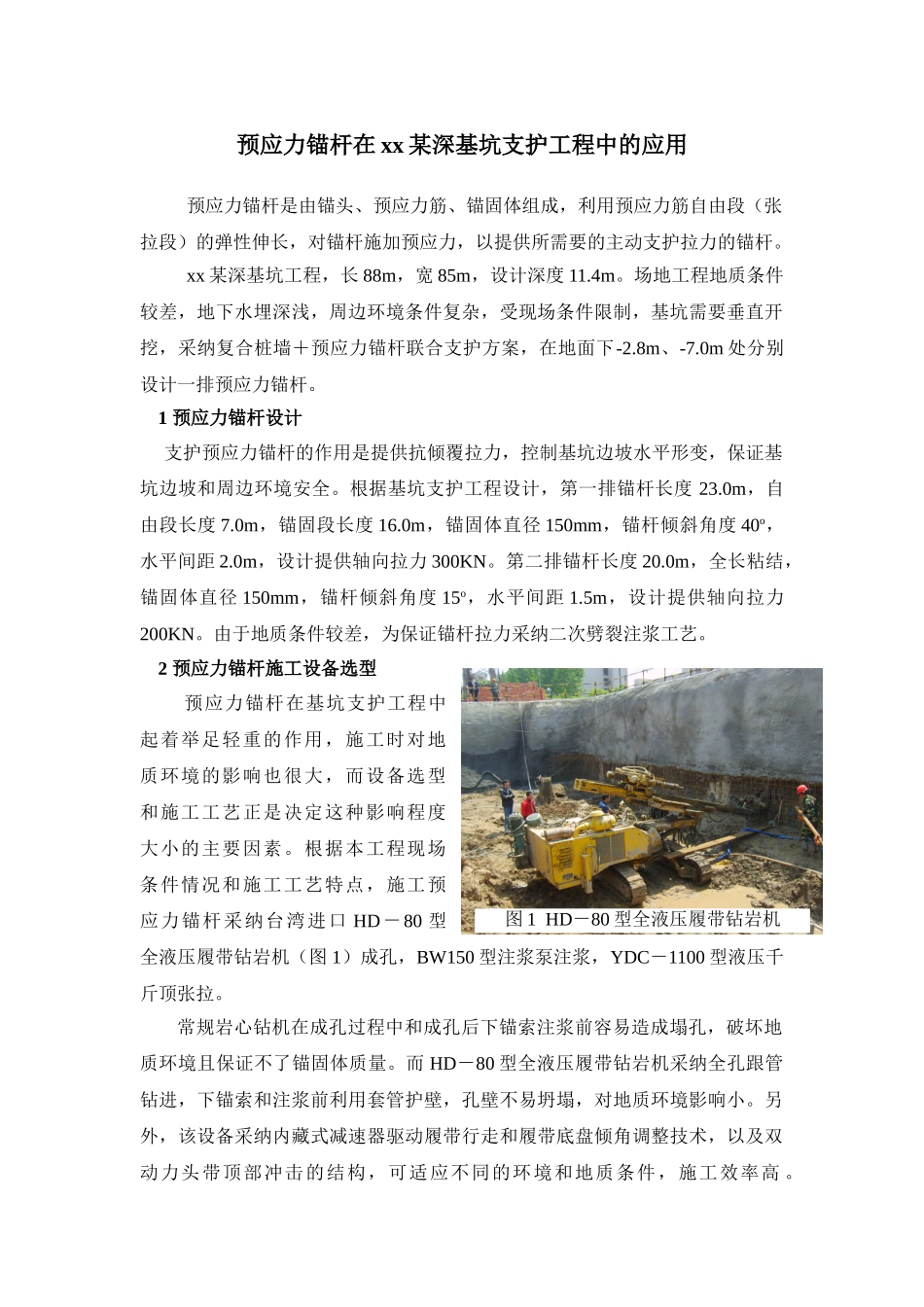

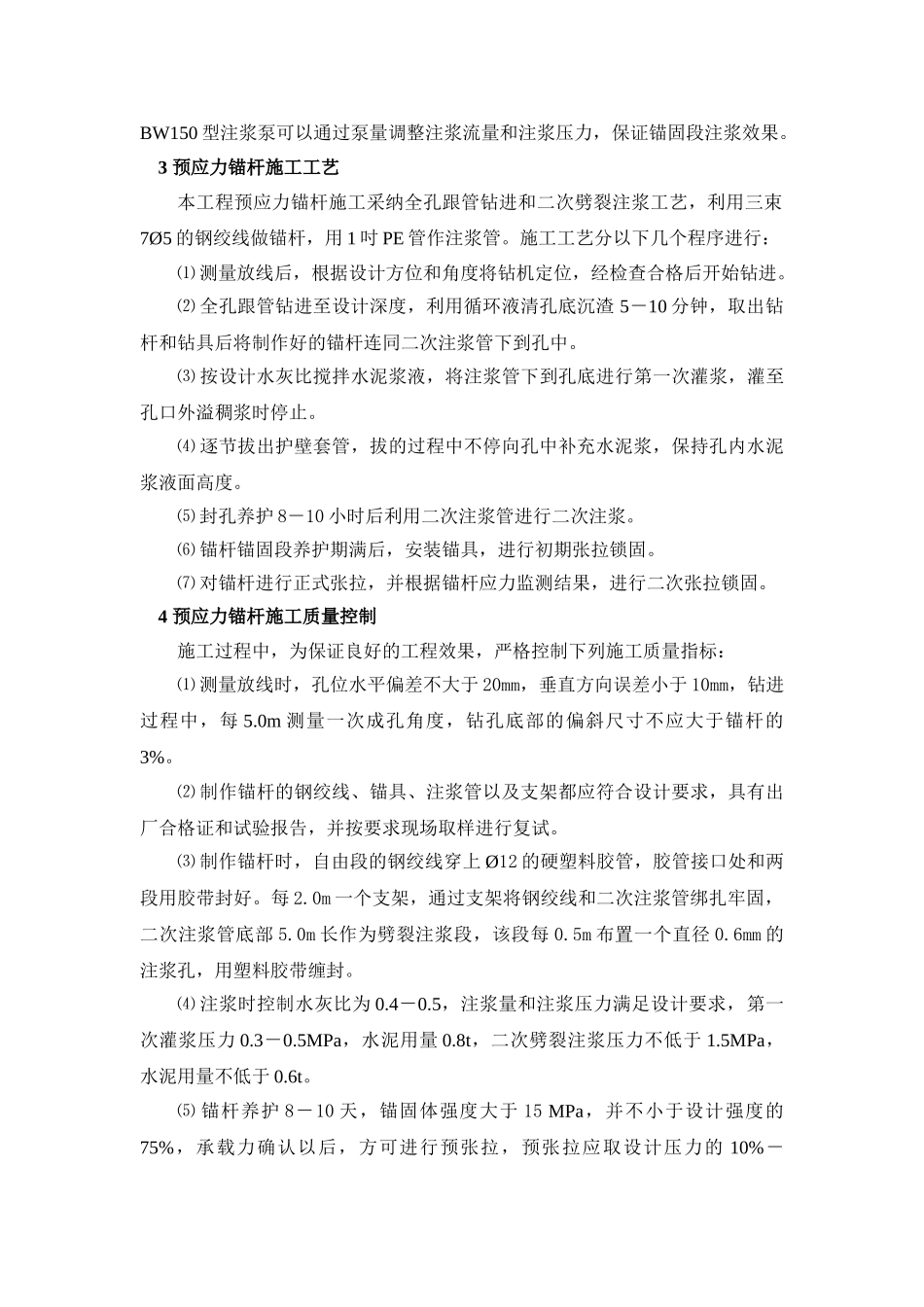

预应力锚杆在 xx 某深基坑支护工程中的应用 预应力锚杆是由锚头、预应力筋、锚固体组成，利用预应力筋自由段（张拉段）的弹性伸长，对锚杆施加预应力，以提供所需要的主动支护拉力的锚杆。xx 某深基坑工程，长 88m，宽 85m，设计深度 11.4m。场地工程地质条件较差，地下水埋深浅，周边环境条件复杂，受现场条件限制，基坑需要垂直开挖，采纳复合桩墙＋预应力锚杆联合支护方案，在地面下-2.8m、-7.0m 处分别设计一排预应力锚杆。1 预应力锚杆设计 支护预应力锚杆的作用是提供抗倾覆拉力，控制基坑边坡水平形变，保证基坑边坡和周边环境安全。根据基坑支护工程设计，第一排锚杆长度 23.0m，自由段长度 7.0m，锚固段长度 16.0m，锚固体直径 150mm，锚杆倾斜角度 40o，水平间距 2.0m，设计提供轴向拉力 300KN。第二排锚杆长度 20.0m，全长粘结，锚固体直径 150mm，锚杆倾斜角度 15o，水平间距 1.5m，设计提供轴向拉力200KN。由于地质条件较差，为保证锚杆拉力采纳二次劈裂注浆工艺。2 预应力锚杆施工设备选型预应力锚杆在基坑支护工程中起着举足轻重的作用，施工时对地质环境的影响也很大，而设备选型和施工工艺正是决定这种影响程度大小的主要因素。根据本工程现场条件情况和施工工艺特点，施工预应力锚杆采纳台湾进口 HD－80 型全液压履带钻岩机（图 1）成孔，BW150 型注浆泵注浆，YDC－1100 型液压千斤顶张拉。常规岩心钻机在成孔过程中和成孔后下锚索注浆前容易造成塌孔，破坏地质环境且保证不了锚固体质量。而 HD－80 型全液压履带钻岩机采纳全孔跟管钻进，下锚索和注浆前利用套管护壁，孔壁不易坍塌，对地质环境影响小。另外，该设备采纳内藏式减速器驱动履带行走和履带底盘倾角调整技术，以及双动力头带顶部冲击的结构，可适应不同的环境和地质条件，施工效率高 。图 1 HD－80 型全液压履带钻岩机BW150 型注浆泵可以通过泵量调整注浆流量和注浆压力，保证锚固段注浆效果。3 预应力锚杆施工工艺本工程预应力锚杆施工采纳全孔跟管钻进和二次劈裂注浆工艺，利用三束7Ø5 的钢绞线做锚杆，用 1 吋 PE 管作注浆管。施工工艺分以下几个程序进行：⑴ 测量放线后，根据设计方位和角度将钻机定位，经检查合格后开始钻进。⑵ 全孔跟管钻进至设计深度，利用循环液清孔底沉渣 5－10 分钟，取出钻杆和钻具后将制作好的锚杆连同二次注浆管下到孔中。⑶ 按设计水灰比搅拌水泥浆液，将注浆管下到孔底进行第一次灌...
