风机盘管机组安装工法(鲁班奖工程)

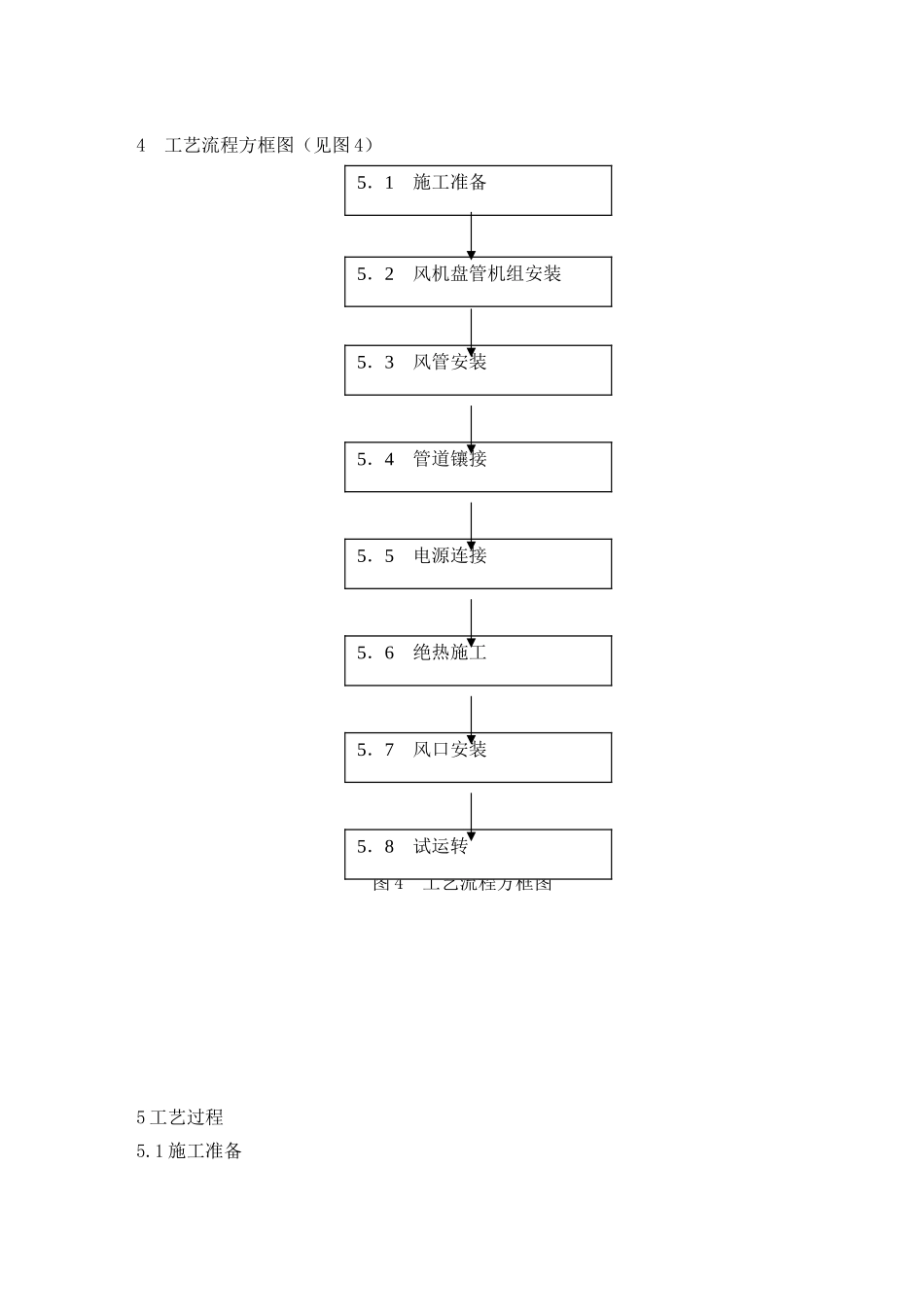

风 机 盘 管 机 组 安 装 工 法1 范围 本工法适用于广东 xx 大厦（新址）工程的风机盘管机组的安装。2 使用标准 GBJ242－82 采暖与卫生工程施工及验收法律规范 GB50243－1997 通风与空调工程施工及验收法律规范 GBJ304—88 通风与空调工程质量检验评定标准T-1-86 金属胀锚螺栓施工工艺3 暗装风机盘管机组安装简图（见图 1、图 2、图 3）图 1 卧式暗装简图图 2 立式暗装简图图 3 卡式暗装简图4工艺流程方框图（见图 4）图 4 工艺流程方框图5 工艺过程5.1 施工准备5．1 施工准备5．2 风机盘管机组安装5．3 风管安装5．4 管道镶接5．5 电源连接5．6 绝热施工5．7 风口安装5．8 试运转 主要是通过对设计图审核，现场勘察，设备订货与土建进度配合要求等，拟定与工程相适应的施工作业计划和方法。 在可能的条件下，宜编制施工班组作业计划，以协调与土建进度的配合及施工作业准备工作的正常运行。5.1.1 图纸审核5.1.1.1 正确了解设计意图，摸清本工程风机盘管机组的型号、类别与安装的特别要求。5.1.1.2 以图纸为基准，校核风机盘管机组安装位置、标高与结构尺寸，与其它专业管道、电气管线、桥架等安装位置及装修之间是否存在着矛盾。5.1.1.3 确定风机盘管机组与送、回风管的连接节点与安装操作的可能性。5.1.1.4 对风机盘管机组与空调进、回水的连接位置，采纳的弹性连接方法，是否装有水、过滤器或自控阀门，整体连接作业是否困难等作分析推断。如有问题，应向设计单位提出，及时解决。5.1.1.5 风机盘管机组的凝聚水盘放水口与凝聚水排放管承口的距离宜为 100mm～300mm，坡度应大于 1%。5.1.2 现场勘察5.1.2.1 根据本工程中风机盘管机组安装的不同类型，进行现场抽样勘察。一般可按卧式暗装、立式暗装与明装进行分类，或按厅堂、标准客房与特别套房进行分类。5.1.2.2 确定风机盘管机组支、吊架的结构型式及实施的可行性。5.1.2.3 查建筑空间实际尺寸与图纸的相符性，是否有阻碍机组与接管按图施工的情况，如有应推断其影响程度。5.1.2.4 了解土建隔墙与风机盘管机组左(右)端的间距，应考虑留有能进行施工操作的空间。5.1.2.5 对已安装完空调水管的，应注意其风机盘管机组的接口位置是否正确，标高是否符合。一般为下送上回，凝水为最低。5.1.2.6 根据风机盘管机组送、回风管与建筑装修的连接要求与现场可操作位置的大小，确定安装方法与应实行的措施。5.1.3 核实产品5.1.3.1 核实产...
