风机盘管安装工艺标准

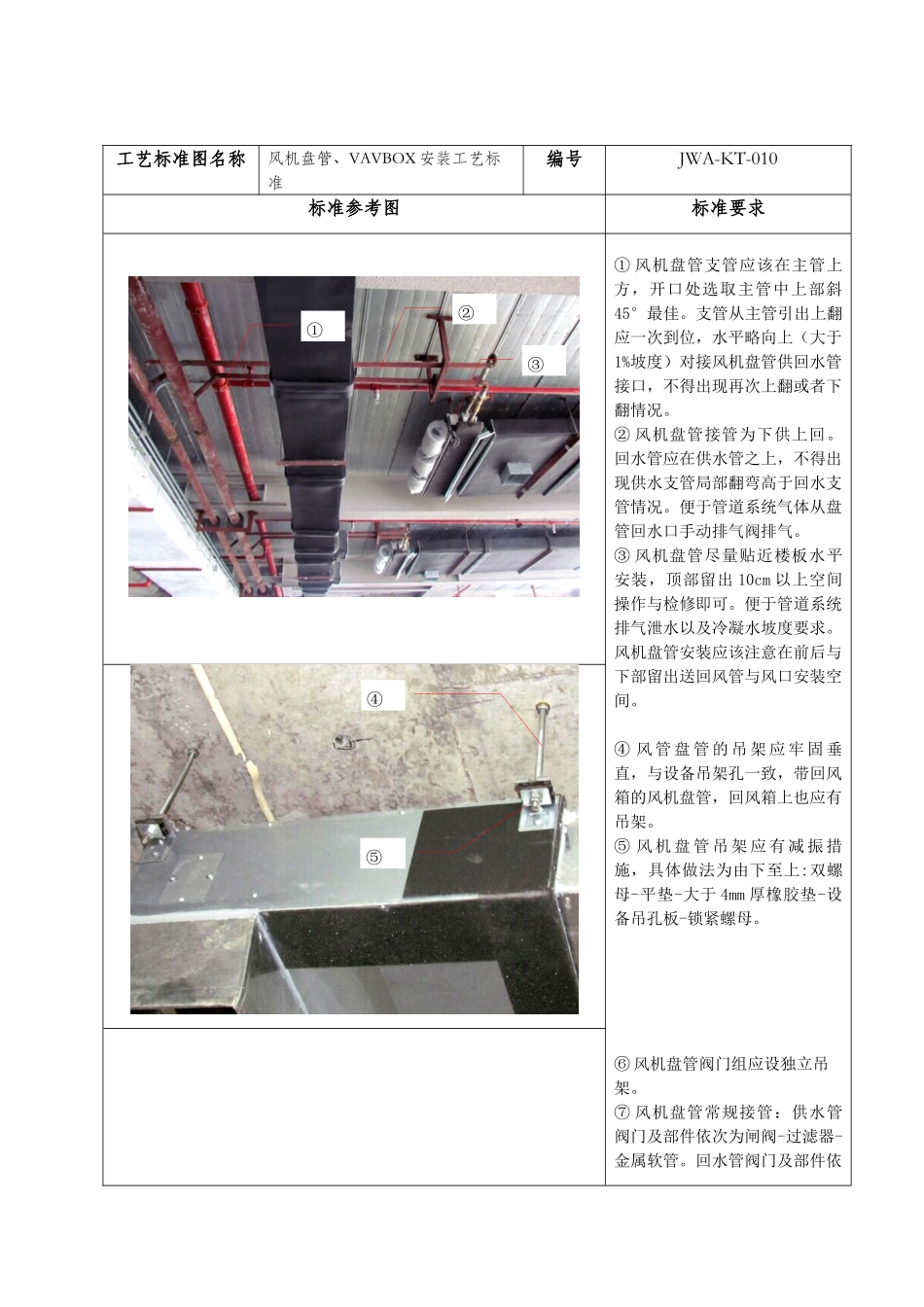

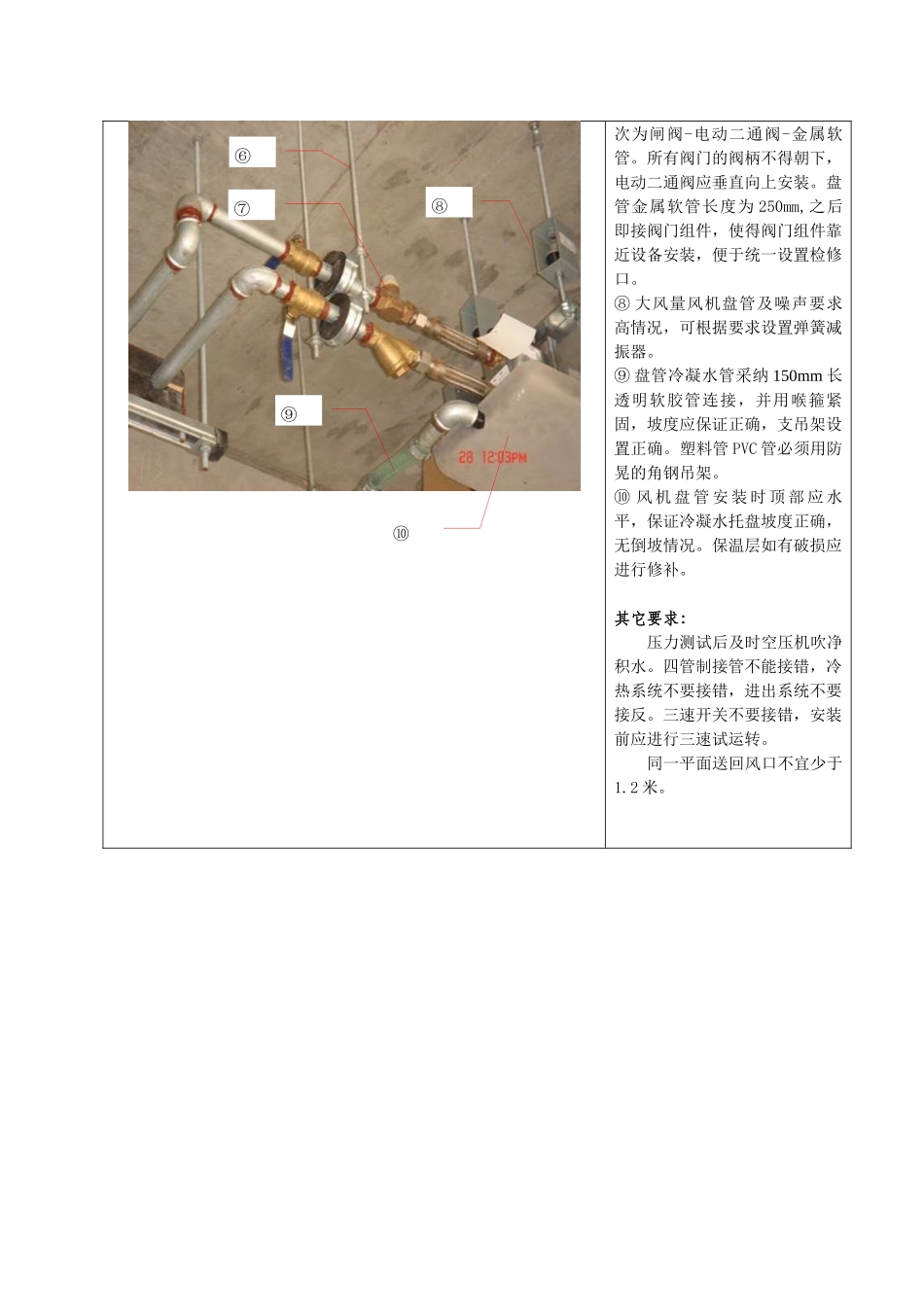

工艺标准图名称风机盘管、VAVBOX 安装工艺标准编号JWA-KT-010标准参考图标准要求① 风机盘管支管应该在主管上方，开口处选取主管中上部斜45°最佳。支管从主管引出上翻应一次到位，水平略向上（大于1%坡度）对接风机盘管供回水管接口，不得出现再次上翻或者下翻情况。② 风机盘管接管为下供上回。回水管应在供水管之上，不得出现供水支管局部翻弯高于回水支管情况。便于管道系统气体从盘管回水口手动排气阀排气。③ 风机盘管尽量贴近楼板水平安装，顶部留出 10cm 以上空间操作与检修即可。便于管道系统排气泄水以及冷凝水坡度要求。风机盘管安装应该注意在前后与下部留出送回风管与风口安装空间。④ 风 管 盘 管 的 吊 架 应 牢 固 垂直，与设备吊架孔一致，带回风箱的风机盘管，回风箱上也应有吊架。⑤ 风 机 盘 管 吊 架 应 有 减 振 措施，具体做法为由下至上:双螺母-平垫-大于 4mm 厚橡胶垫-设备吊孔板-锁紧螺母。⑥ 风机盘管阀门组应设独立吊架。⑦ 风机盘管常规接管：供水管阀门及部件依次为闸阀-过滤器-金属软管。回水管阀门及部件依①②③④⑤次为闸阀-电动二通阀-金属软管。所有阀门的阀柄不得朝下，电动二通阀应垂直向上安装。盘管金属软管长度为 250mm,之后即接阀门组件，使得阀门组件靠近设备安装，便于统一设置检修口。⑧ 大风量风机盘管及噪声要求高情况，可根据要求设置弹簧减振器。⑨ 盘管冷凝水管采纳 150mm 长透明软胶管连接，并用喉箍紧固，坡度应保证正确，支吊架设置正确。塑料管 PVC 管必须用防晃的角钢吊架。⑩ 风 机 盘 管 安 装 时 顶 部 应 水平，保证冷凝水托盘坡度正确，无倒坡情况。保温层如有破损应进行修补。其它要求：压力测试后及时空压机吹净积水。四管制接管不能接错，冷热系统不要接错，进出系统不要接反。三速开关不要接错，安装前应进行三速试运转。同一平面送回风口不宜少于1.2 米。⑥⑦⑧⑨⑩
