风机盘管机组安装工艺

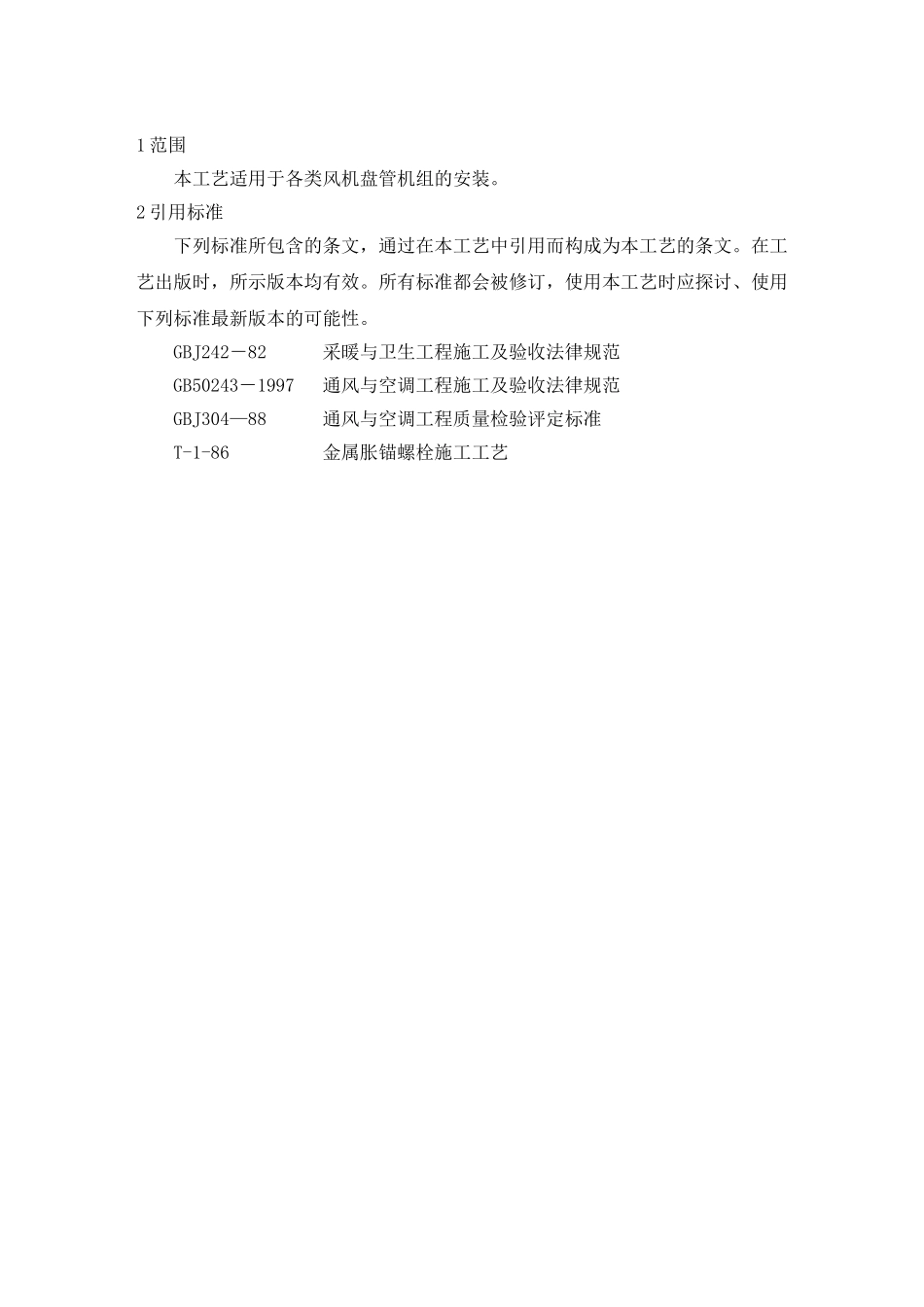

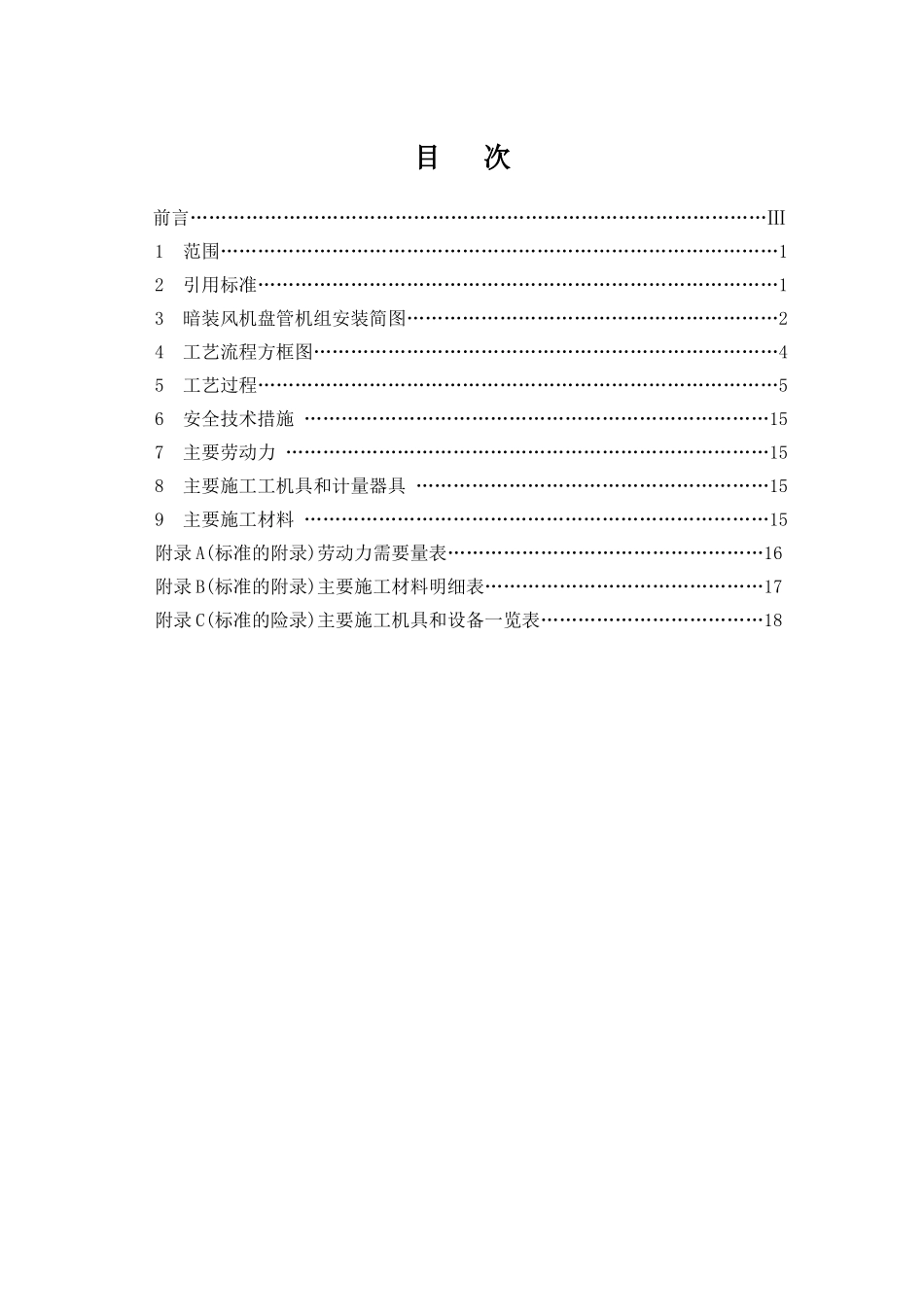

风 机 盘 管 机 组 安 装 工 艺目 次 前言…………………………………………………………………………………Ⅲ 1 范围………………………………………………………………………………1 2 引用标准…………………………………………………………………………1 3 暗装风机盘管机组安装简图……………………………………………………2 4 工艺流程方框图…………………………………………………………………4 5 工艺过程…………………………………………………………………………5 6 安全技术措施 …………………………………………………………………15 7 主要劳动力 ……………………………………………………………………15 8 主要施工工机具和计量器具 …………………………………………………15 9 主要施工材料 …………………………………………………………………15 附录 A(标准的附录)劳动力需要量表……………………………………………16 附录 B(标准的附录)主要施工材料明细表………………………………………17 附录 C(标准的险录)主要施工机具和设备一览表………………………………181 范围 本工艺适用于各类风机盘管机组的安装。2 引用标准 下列标准所包含的条文，通过在本工艺中引用而构成为本工艺的条文。在工艺出版时，所示版本均有效。所有标准都会被修订，使用本工艺时应探讨、使用下列标准最新版本的可能性。 GBJ242－82 采暖与卫生工程施工及验收法律规范 GB50243－1997 通风与空调工程施工及验收法律规范 GBJ304—88 通风与空调工程质量检验评定标准T-1-86 金属胀锚螺栓施工工艺3 暗装风机盘管机组安装简图（见图 1、图 2、图 3）图 1 卧式暗装简图图 2 立式暗装简图图 3 卡式暗装简图4工艺流程方框图（见图 4）图 4 工艺流程方框图5 工艺过程5.1 施工准备5．1 施工准备5．2 风机盘管机组安装5．3 风管安装5．4 管道镶接5．5 电源连接5．6 绝热施工5．7 风口安装5．8 试运转 主要是通过对设计图审核，现场勘察，设备订货与土建进度配合要求等，拟定与工程相适应的施工作业计划和方法。 在可能的条件下，宜编制施工班组作业计划，以协调与土建进度的配合及施工作业准备工作的正常运行。计划宜按“旬”或“天”编排，并留有 10%的余量。5.1.1 图纸审核5.1.1.1 正确了解设计意图，摸清本工程风机盘管机组的型号、类别与安装的特别要求。5.1.1.2 以...
