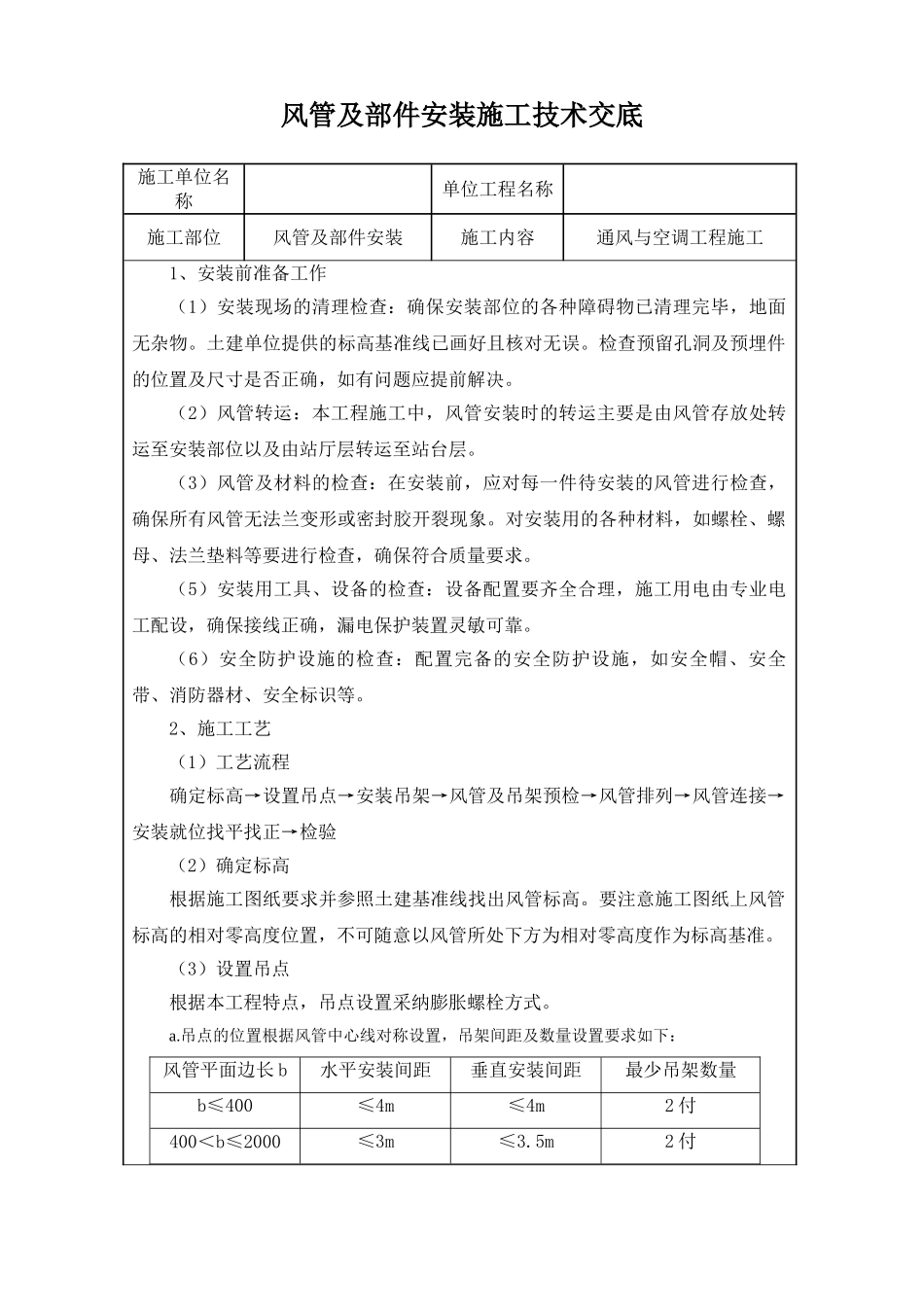

风管及部件安装施工技术交底施工单位名称单位工程名称施工部位风管及部件安装施工内容通风与空调工程施工1、安装前准备工作（1）安装现场的清理检查：确保安装部位的各种障碍物已清理完毕，地面无杂物。土建单位提供的标高基准线已画好且核对无误。检查预留孔洞及预埋件的位置及尺寸是否正确，如有问题应提前解决。（2）风管转运：本工程施工中，风管安装时的转运主要是由风管存放处转运至安装部位以及由站厅层转运至站台层。（3）风管及材料的检查：在安装前，应对每一件待安装的风管进行检查，确保所有风管无法兰变形或密封胶开裂现象。对安装用的各种材料，如螺栓、螺母、法兰垫料等要进行检查，确保符合质量要求。（5）安装用工具、设备的检查：设备配置要齐全合理，施工用电由专业电工配设，确保接线正确，漏电保护装置灵敏可靠。（6）安全防护设施的检查：配置完备的安全防护设施，如安全帽、安全带、消防器材、安全标识等。2、施工工艺（1）工艺流程确定标高→设置吊点→安装吊架→风管及吊架预检→风管排列→风管连接→安装就位找平找正→检验（2）确定标高根据施工图纸要求并参照土建基准线找出风管标高。要注意施工图纸上风管标高的相对零高度位置，不可随意以风管所处下方为相对零高度作为标高基准。（3）设置吊点根据本工程特点，吊点设置采纳膨胀螺栓方式。a.吊点的位置根据风管中心线对称设置，吊架间距及数量设置要求如下：风管平面边长 b水平安装间距垂直安装间距最少吊架数量b≤400≤4m≤4m2 付400＜b≤2000≤3m≤3.5m2 付2000＜b≤2.5m≤3m2 付b.吊点设置同时要满足以下条件：支吊架及托架不得设置在风口、风阀、检查门及自控机构处，距离风口或插接管应大于 200mm。c.安装膨胀螺栓的位置应正确，钻孔直径和深度要适度，且膨胀螺栓安装必须十分牢固；螺栓至混凝土构件边缘的距离不应小于螺栓直径的 10 倍，螺栓组合使用时，其间距不应小于螺栓直径的 12 倍。螺栓规格与钻孔直径及深度关系如下：膨胀螺栓种类规格螺栓总长(mm)钻孔直径(mm)钻孔深度(mm)M625832-42M8301042-52M10401243-53M12501554-64M8951065-75M101101275-85M1212518.580-90M1212518.580-90M1615023110-120d.水平弯管在 500mm 范围内必须设置一个支吊架吊点，支管距干管 1200mm范围内须设置一个支架吊点。e.防火阀、消声器应单独设置支吊架吊点。（4）安装吊架将吊杆安装在所设吊点上，同时将膨胀螺栓拧紧。安装吊杆时应确保吊杆在同一直线上。明露...
