高密度电法勘探的装置选择和资料解释

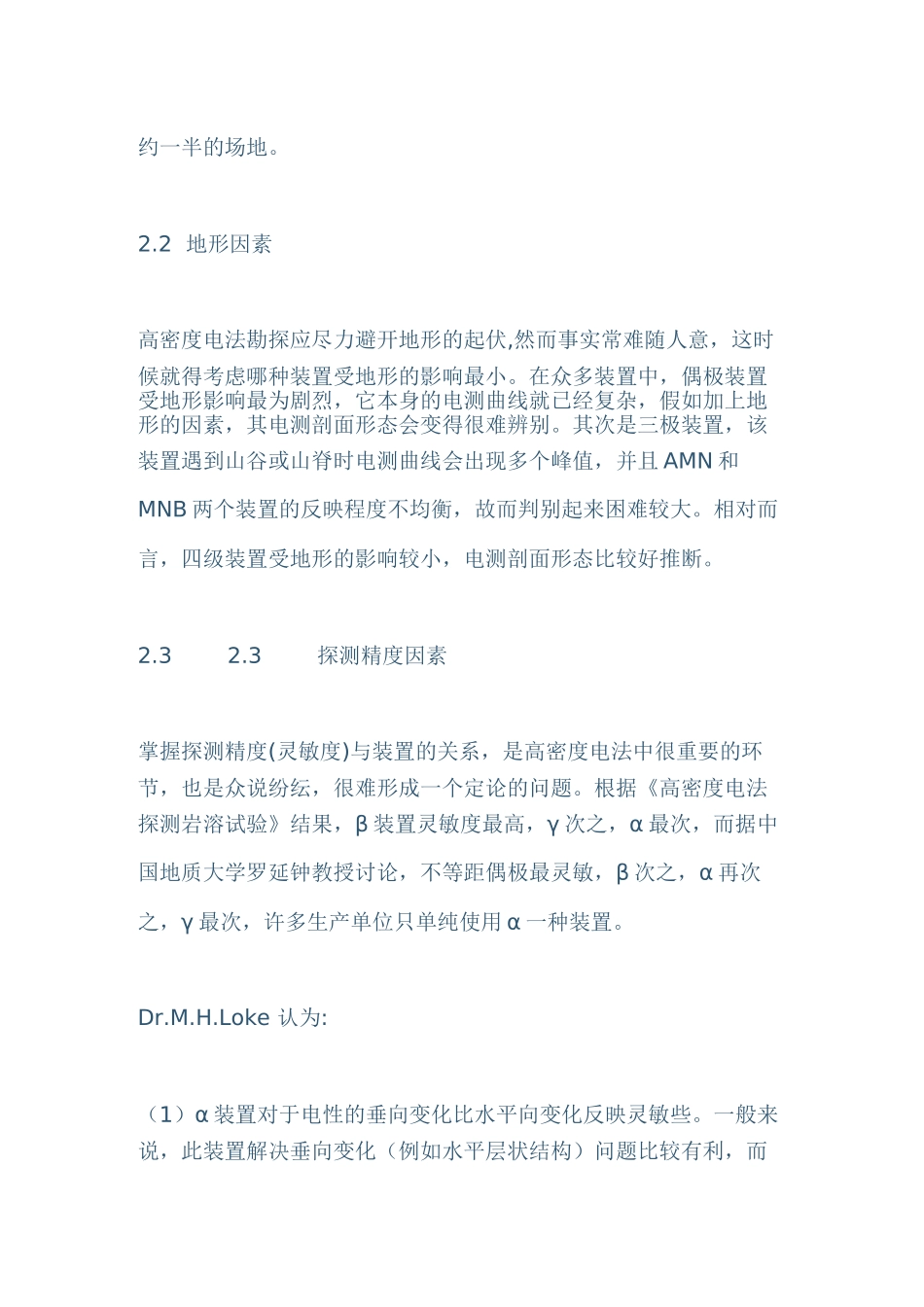

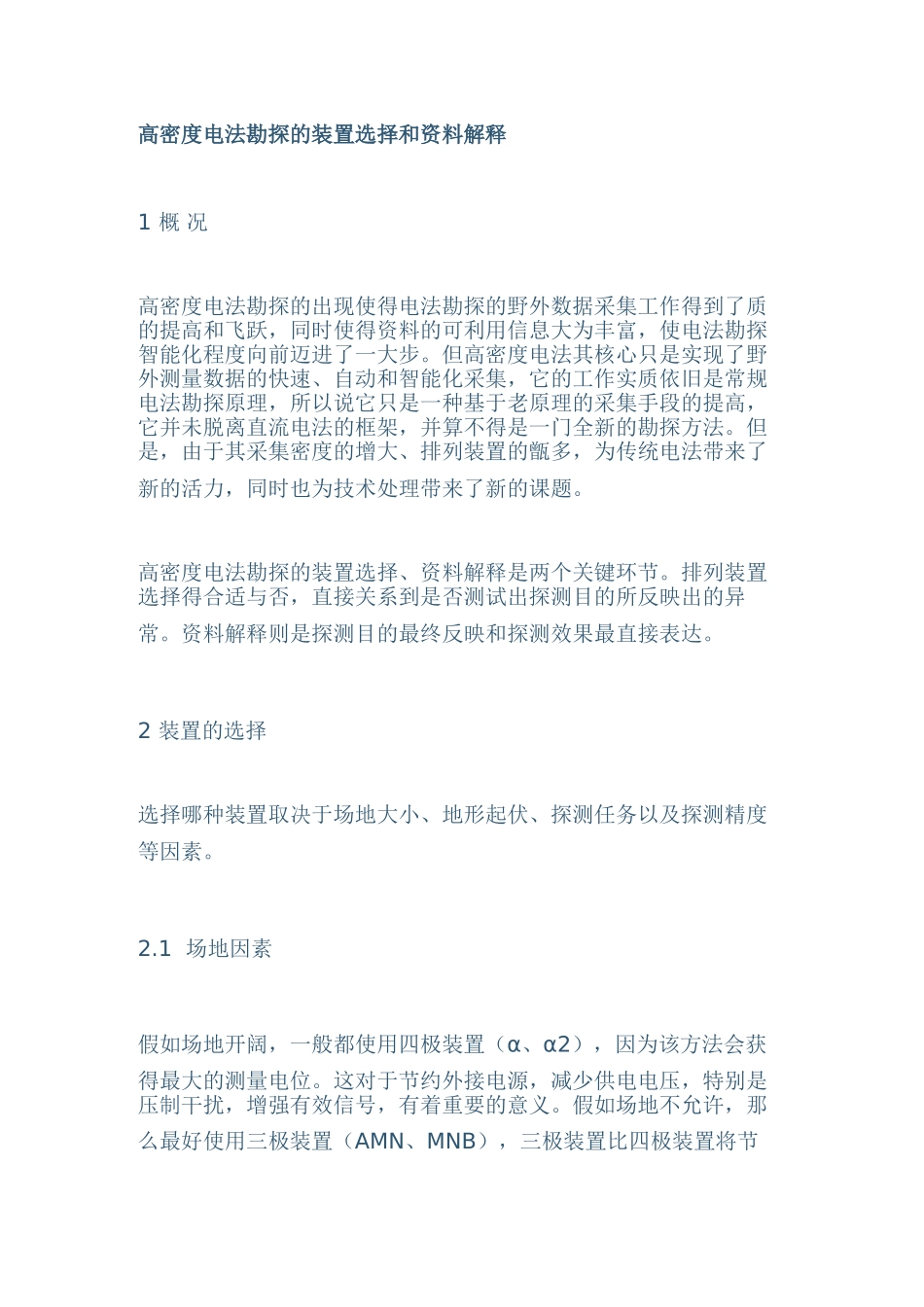

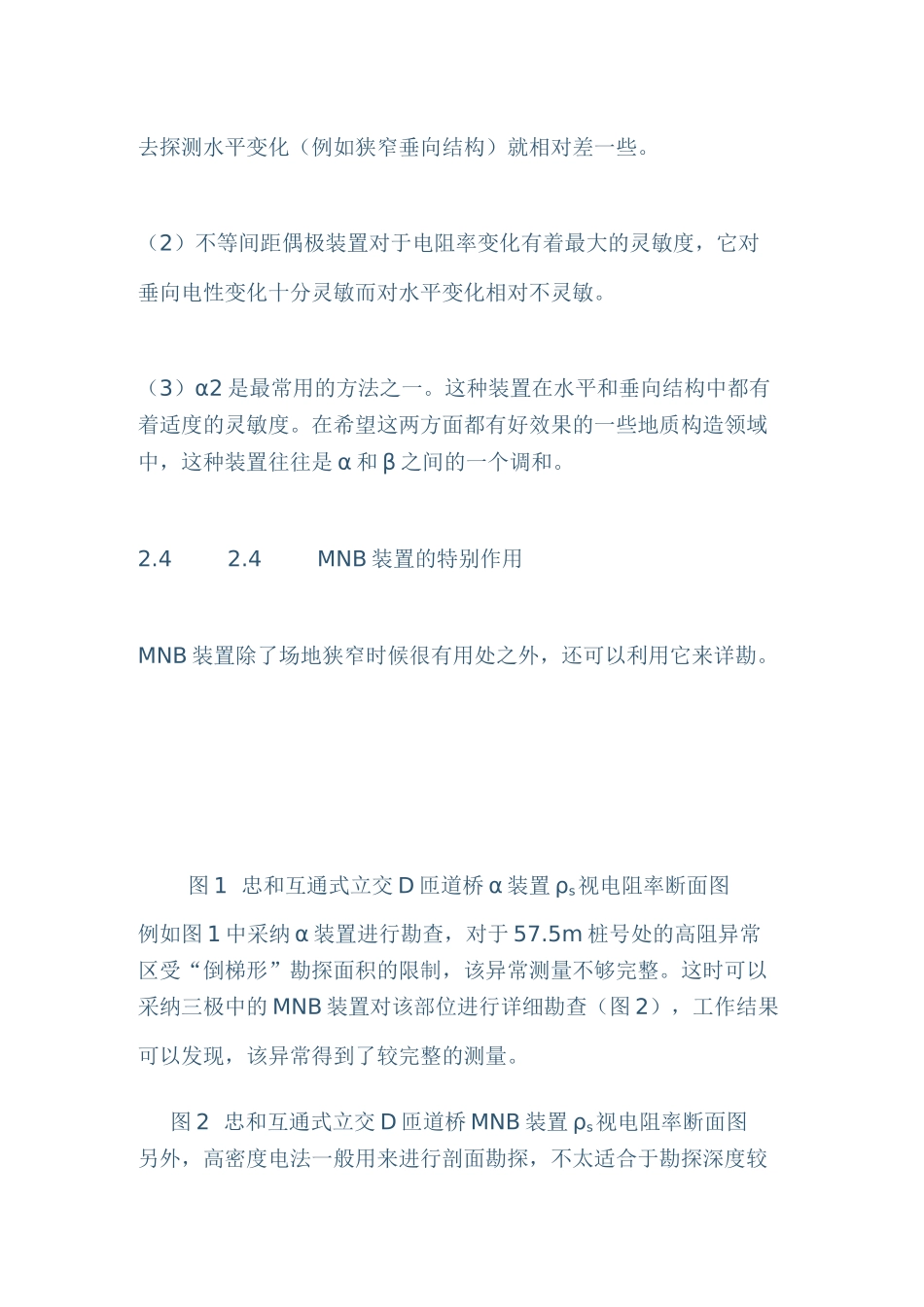

高密度电法勘探的装置选择和资料解释 1 概 况 高密度电法勘探的出现使得电法勘探的野外数据采集工作得到了质的提高和飞跃，同时使得资料的可利用信息大为丰富，使电法勘探智能化程度向前迈进了一大步。但高密度电法其核心只是实现了野外测量数据的快速、自动和智能化采集，它的工作实质依旧是常规电法勘探原理，所以说它只是一种基于老原理的采集手段的提高，它并未脱离直流电法的框架，并算不得是一门全新的勘探方法。但是，由于其采集密度的增大、排列装置的甑多，为传统电法带来了新的活力，同时也为技术处理带来了新的课题。 高密度电法勘探的装置选择、资料解释是两个关键环节。排列装置选择得合适与否，直接关系到是否测试出探测目的所反映出的异常。资料解释则是探测目的最终反映和探测效果最直接表达。 2 装置的选择 选择哪种装置取决于场地大小、地形起伏、探测任务以及探测精度等因素。 2.1 场地因素 假如场地开阔，一般都使用四极装置（α、α2），因为该方法会获得最大的测量电位。这对于节约外接电源，减少供电电压，特别是压制干扰，增强有效信号，有着重要的意义。假如场地不允许，那么最好使用三极装置（AMN、MNB），三极装置比四极装置将节约一半的场地。 2.2 地形因素 高密度电法勘探应尽力避开地形的起伏,然而事实常难随人意，这时候就得考虑哪种装置受地形的影响最小。在众多装置中，偶极装置受地形影响最为剧烈，它本身的电测曲线就已经复杂，假如加上地形的因素，其电测剖面形态会变得很难辨别。其次是三极装置，该装置遇到山谷或山脊时电测曲线会出现多个峰值，并且 AMN 和MNB 两个装置的反映程度不均衡，故而判别起来困难较大。相对而言，四级装置受地形的影响较小，电测剖面形态比较好推断。 2.3 2.3 探测精度因素 掌握探测精度(灵敏度)与装置的关系，是高密度电法中很重要的环节，也是众说纷纭，很难形成一个定论的问题。根据《高密度电法探测岩溶试验》结果，β 装置灵敏度最高，γ 次之，α 最次，而据中国地质大学罗延钟教授讨论，不等距偶极最灵敏，β 次之，α 再次之，γ 最次，许多生产单位只单纯使用 α 一种装置。 Dr.M.H.Loke 认为: （1）α 装置对于电性的垂向变化比水平向变化反映灵敏些。一般来说，此装置解决垂向变化（例如水平层状结构）问题比较有利，而去探测水平变化（例如狭窄垂向结构）就相对差一些。 （2）不等间距偶极装置对于电阻率变化有着最大的灵敏度，它...
