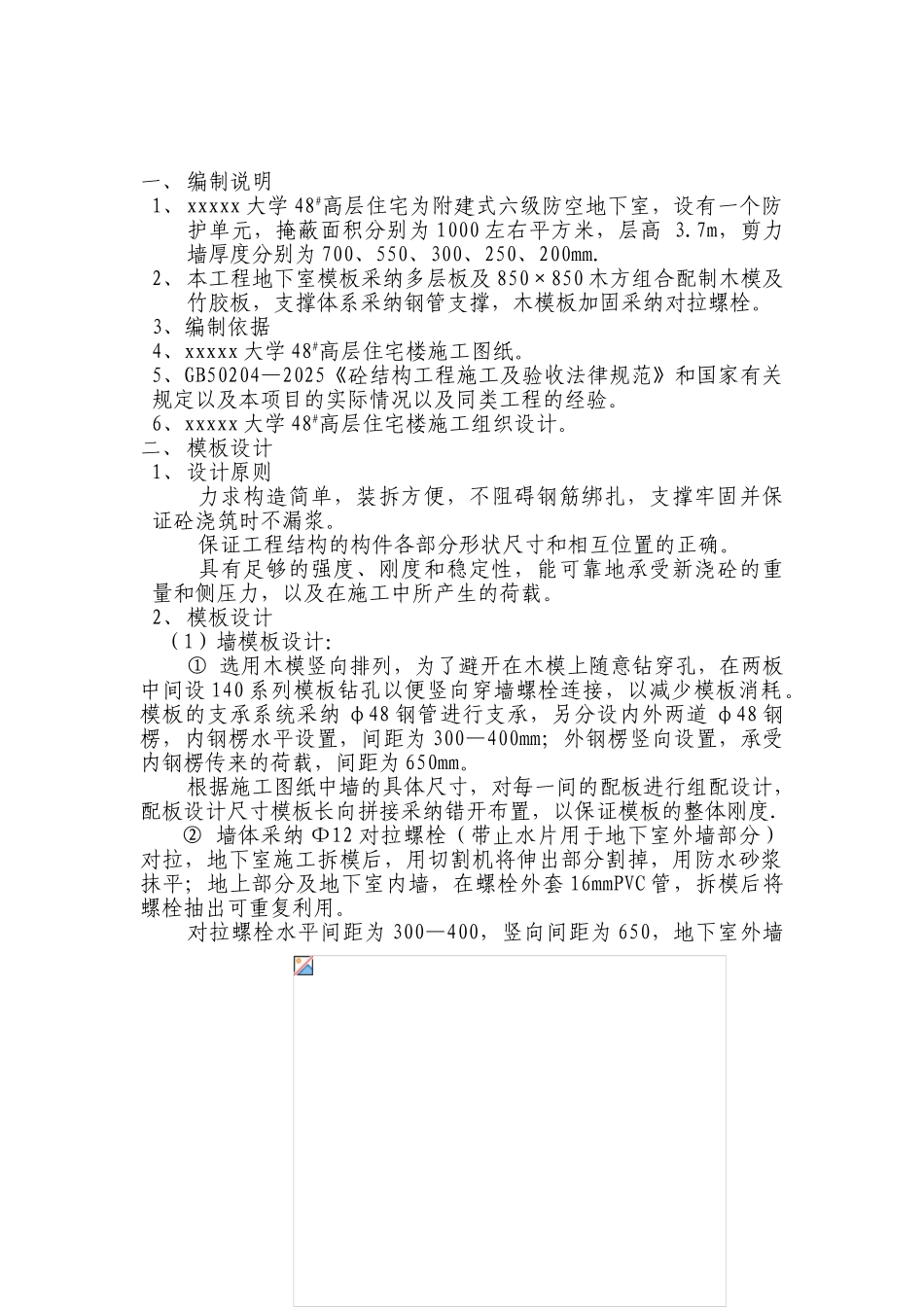

基础工程模板施工方案审定：审核：编制：二 00 四年三月基础工程模板施工方案一、编制说明1、xxxxx 大学 48#高层住宅为附建式六级防空地下室，设有一个防护单元，掩蔽面积分别为 1000 左右平方米，层高 3.7m，剪力墙厚度分别为 700、550、300、250、200mm.2、本工程地下室模板采纳多层板及 850×850 木方组合配制木模及竹胶板，支撑体系采纳钢管支撑，木模板加固采纳对拉螺栓。3、编制依据4、xxxxx 大学 48#高层住宅楼施工图纸。5、GB50204—2025《砼结构工程施工及验收法律规范》和国家有关规定以及本项目的实际情况以及同类工程的经验。6、xxxxx 大学 48#高层住宅楼施工组织设计。二、模板设计1、设计原则力求构造简单，装拆方便，不阻碍钢筋绑扎，支撑牢固并保证砼浇筑时不漏浆。保证工程结构的构件各部分形状尺寸和相互位置的正确。具有足够的强度、刚度和稳定性，能可靠地承受新浇砼的重量和侧压力，以及在施工中所产生的荷载。2、模板设计（1）墙模板设计：① 选用木模竖向排列，为了避开在木模上随意钻穿孔，在两板中间设 140 系列模板钻孔以便竖向穿墙螺栓连接，以减少模板消耗。模板的支承系统采纳 φ48 钢管进行支承，另分设内外两道 φ48 钢楞，内钢楞水平设置，间距为 300—400mm；外钢楞竖向设置，承受内钢楞传来的荷载，间距为 650mm。根据施工图纸中墙的具体尺寸，对每一间的配板进行组配设计，配板设计尺寸模板长向拼接采纳错开布置，以保证模板的整体刚度. ② 墙体采纳 Ф12 对拉螺栓（带止水片用于地下室外墙部分）对拉，地下室施工拆模后，用切割机将伸出部分割掉，用防水砂浆抹平；地上部分及地下室内墙，在螺栓外套 16mmPVC 管，拆模后将螺栓抽出可重复利用。对拉螺栓水平间距为 300—400，竖向间距为 650，地下室外墙为抗渗砼，外墙对拉螺栓中间必须焊止水环，止水环与螺栓之间必须全部满焊，对拉杆螺帽用加厚螺帽，下面三排用双螺帽。见下图：（2）基础梁模板设计：本工程基础梁采纳 P3015 钢模板横向支设，对于不够模数的用小模板拼装（板缝之间夹 1CM 厚的海绵条）。支设时严格根据标注于钢筋上的轴线拉通线进行。横向加固采纳长钢管背于钢模上（上中下三道）。竖向采纳短钢管，一头用对拉片固定，夹在模板中，另一头用短钢管固定（横向间距 600MM），如下图： 钢管 600 间距基础梁钢管 600 间距对拉片 600 间距 基础梁模板支设示意图 （3） 梁、板模板设计：① 为保证梁...
