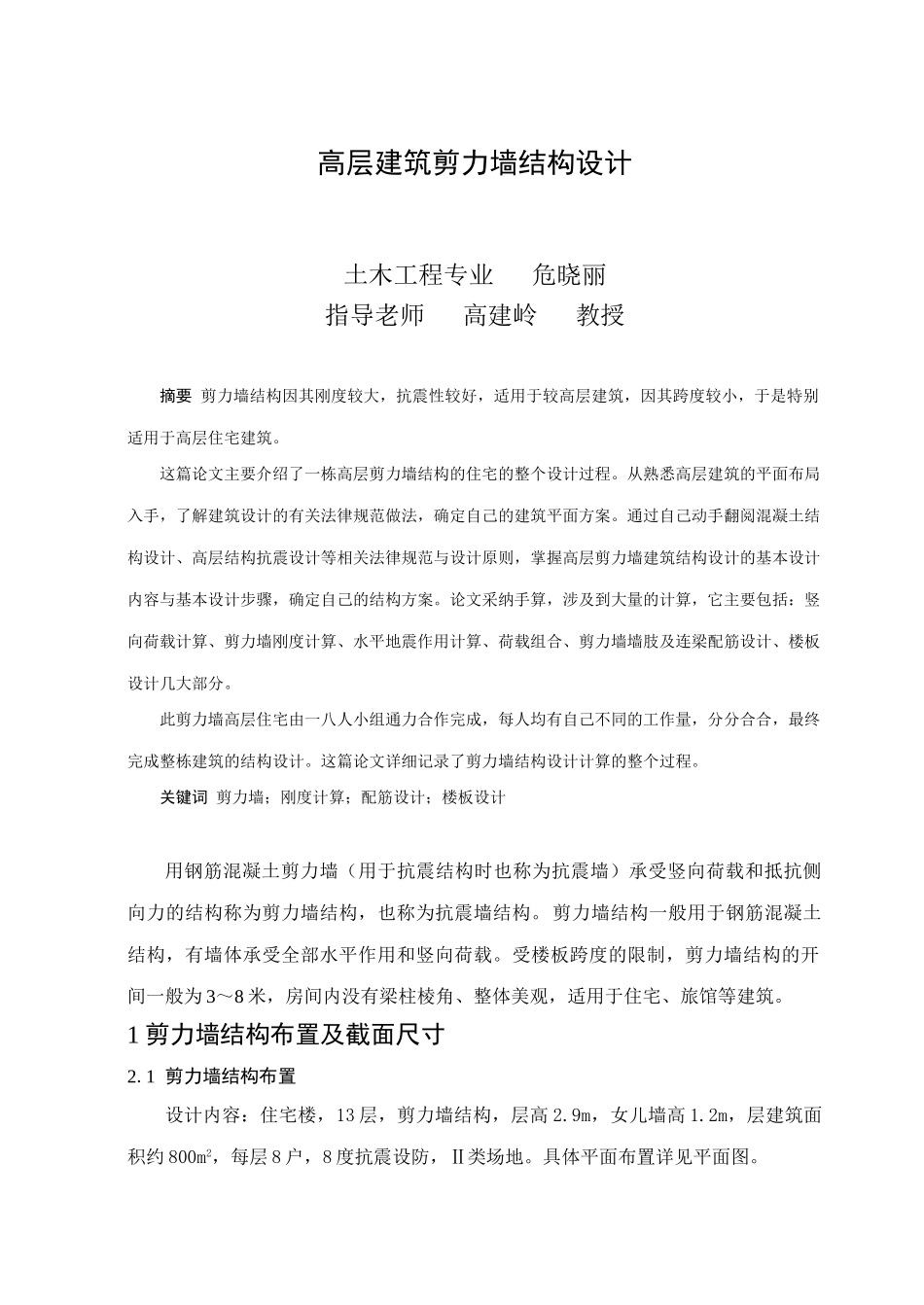

高层建筑剪力墙结构设计

高层建筑剪力墙结构设计土木工程专业 危晓丽指导老师 高建岭 教授摘要 剪力墙结构因其刚度较大，抗震性较好，适用于较高层建筑，因其跨度较小，于是特别适用于高层住宅建筑。这篇论文主要介绍了一栋高层剪力墙结构的住宅的整个设计过程。从熟悉高层建筑的平面布局入手，了解建筑设计的有关法律规范做法，确定自己的建筑平面方案。通过自己动手翻阅混凝土结构设计、高层结构抗震设计等相关法律规范与设计原则，掌握高层剪力墙建筑结构设计的基本设计内容与基本设计步骤，确定自己的结构方案。论文采纳手算，涉及到大量的计算，它主要包括：竖向荷载计算、剪力墙刚度计算、水平地震作用计算、荷载组合、剪力墙墙肢及连梁配筋设计、楼板设计几大部分。此剪力墙高层住宅由一八人小组通力合作完成，每人均有自己不同的工作量，分分合合，最终完成整栋建筑的结构设计。这篇论文详细记录了剪力墙结构设计计算的整个过程。关键词 剪力墙；刚度计算；配筋设计；楼板设计用钢筋混凝土剪力墙（用于抗震结构时也称为抗震墙）承受竖向荷载和抵抗侧向力的结构称为剪力墙结构，也称为抗震墙结构。剪力墙结构一般用于钢筋混凝土结构，有墙体承受全部水平作用和竖向荷载。受楼板跨度的限制，剪力墙结构的开间一般为 3～8 米，房间内没有梁柱棱角、整体美观，适用于住宅、旅馆等建筑。1 剪力墙结构布置及截面尺寸2.1 剪力墙结构布置设计内容：住宅楼，13 层，剪力墙结构，层高 2.9m，女儿墙高 1.2m，层建筑面积约 800m2，每层 8 户，8 度抗震设防，Ⅱ类场地。具体平面布置详见平面图。2.2 剪力墙截面尺寸根据结构布置，查混凝土结构设计法律规范，确定墙、板的厚度如下：1~2 层为底部加强区，墙厚 200mm；3~13 层，墙厚 160mm；板厚 100mm。2 竖向荷载计算2.1 结构、构配件自重计算包括以下几部分：结构墙（底部加强区、一般部位）；外墙外保温；内墙保温；楼地面；屋面；楼梯；门窗；顶棚；阳台。2.2 重力荷载代表值计算计算地震作用时，建筑的重力荷载代表值应取结构和构配件自重标准值和各可变荷载组合值之和。各可变荷载的组合值系数为：雪荷载：0.5； 屋面活荷载：0；楼面活荷载：0.5。经计算，各楼层的重力荷载代表值如下：1 层：G1=11951.3KN ；2~12 层：Gi=10584.3KN ；13 层：G13=7313.0KN 3 刚度计算计算剪力墙刚度时，考虑墙的有效翼缘。根据：①按剪力墙的间距考虑；②按翼缘厚度考虑；③按窗间墙宽度考虑；④按剪力墙...
