高层钢结构办公楼施工测量放线施工工艺

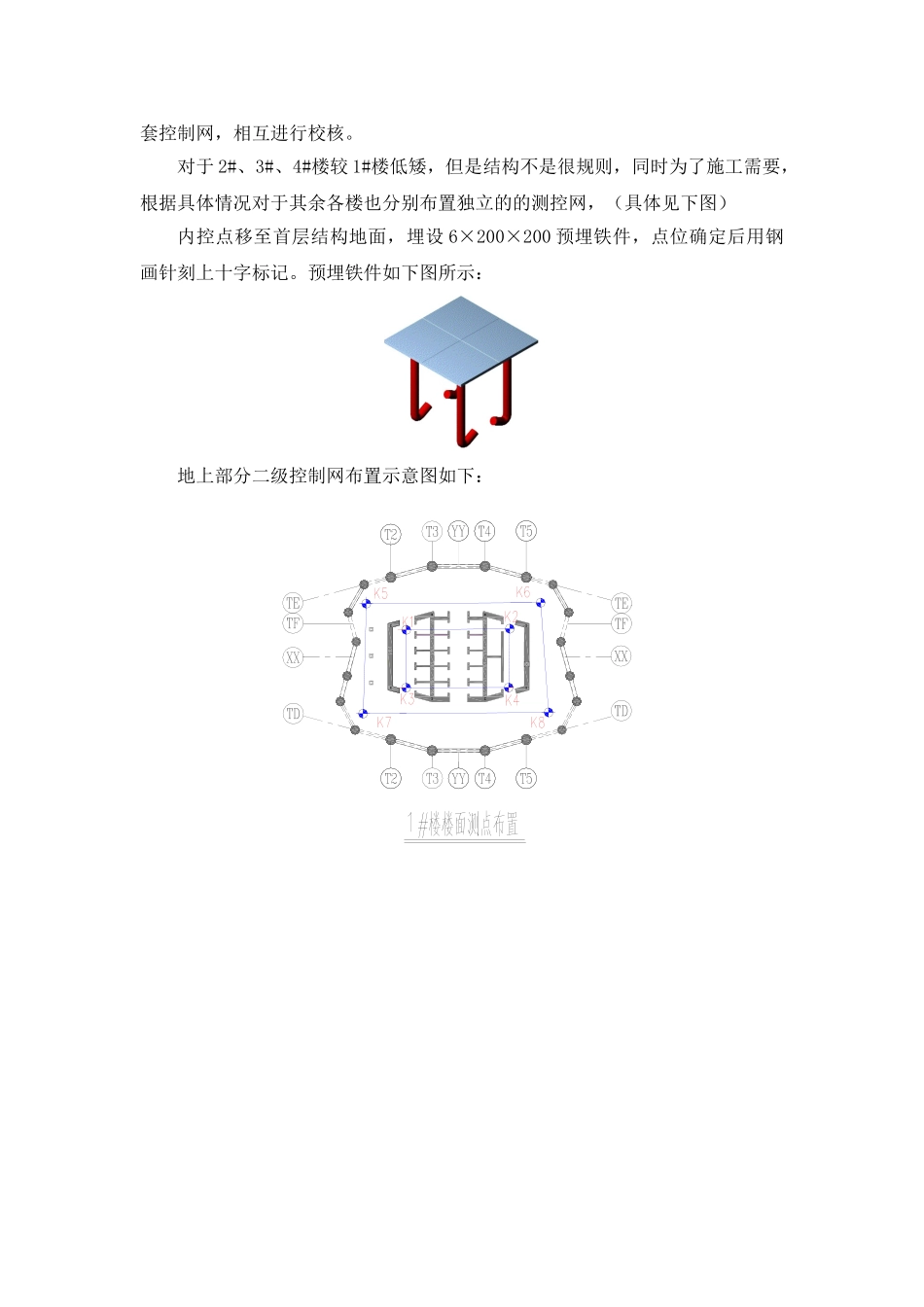

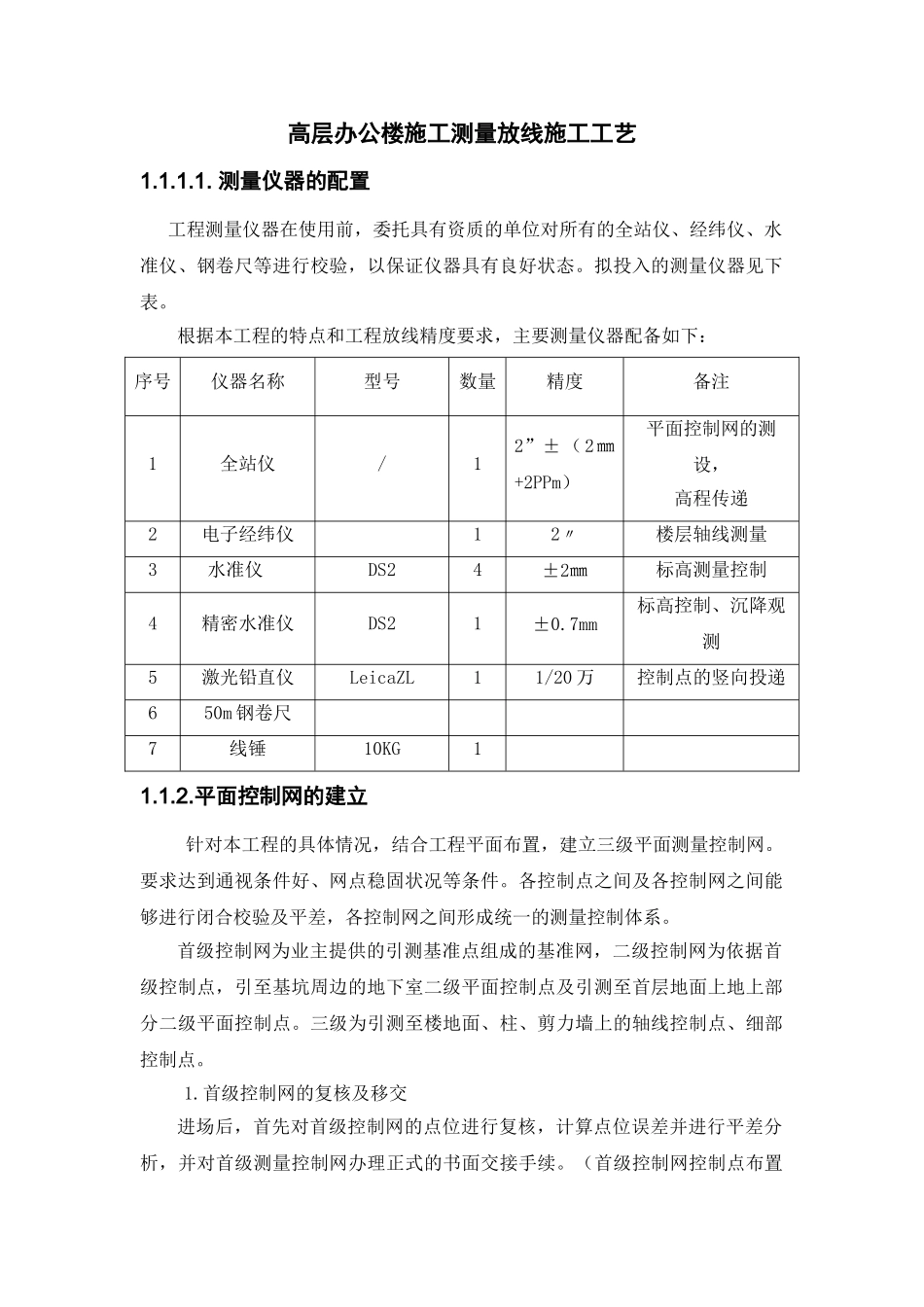

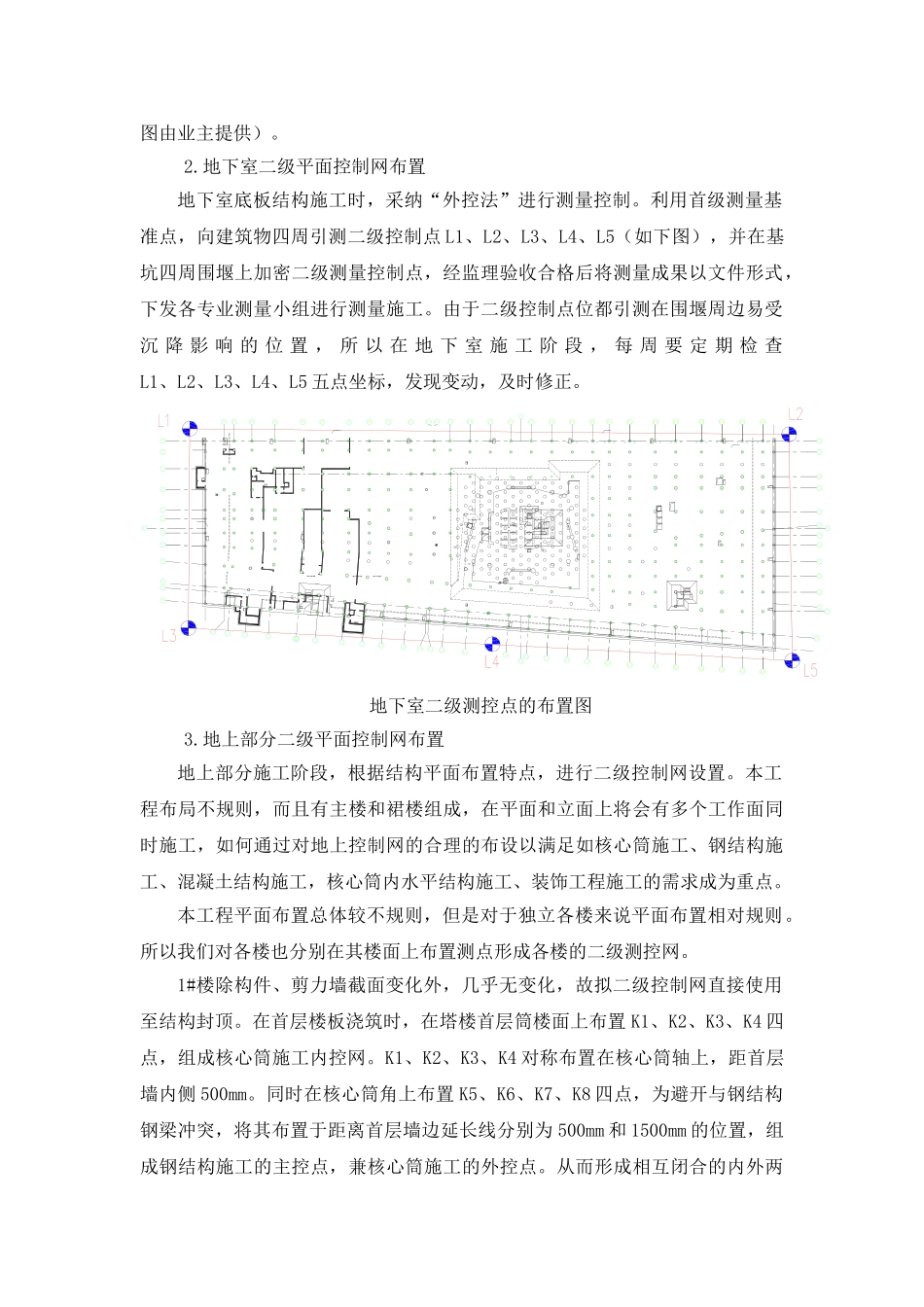

高层办公楼施工测量放线施工工艺1.1.1.1. 测量仪器的配置工程测量仪器在使用前，委托具有资质的单位对所有的全站仪、经纬仪、水准仪、钢卷尺等进行校验，以保证仪器具有良好状态。拟投入的测量仪器见下表。根据本工程的特点和工程放线精度要求，主要测量仪器配备如下：序号仪器名称型号数量精度备注1全站仪/12”±（2㎜+2PPm）平面控制网的测设，高程传递2电子经纬仪12〃楼层轴线测量3水准仪DS24±2㎜标高测量控制4精密水准仪DS21±0.7mm标高控制、沉降观测5激光铅直仪LeicaZL11/20 万控制点的竖向投递650m 钢卷尺7线锤10KG11.1.2.平面控制网的建立针对本工程的具体情况，结合工程平面布置，建立三级平面测量控制网。要求达到通视条件好、网点稳固状况等条件。各控制点之间及各控制网之间能够进行闭合校验及平差，各控制网之间形成统一的测量控制体系。首级控制网为业主提供的引测基准点组成的基准网，二级控制网为依据首级控制点，引至基坑周边的地下室二级平面控制点及引测至首层地面上地上部分二级平面控制点。三级为引测至楼地面、柱、剪力墙上的轴线控制点、细部控制点。1.首级控制网的复核及移交进场后，首先对首级控制网的点位进行复核，计算点位误差并进行平差分析，并对首级测量控制网办理正式的书面交接手续。（首级控制网控制点布置图由业主提供）。2.地下室二级平面控制网布置地下室底板结构施工时，采纳“外控法”进行测量控制。利用首级测量基准点，向建筑物四周引测二级控制点 L1、L2、L3、L4、L5（如下图），并在基坑四周围堰上加密二级测量控制点，经监理验收合格后将测量成果以文件形式，下发各专业测量小组进行测量施工。由于二级控制点位都引测在围堰周边易受沉 降 影 响 的 位 置 ， 所 以 在 地 下 室 施 工 阶 段 ， 每 周 要 定 期 检 查L1、L2、L3、L4、L5 五点坐标，发现变动，及时修正。地下室二级测控点的布置图3.地上部分二级平面控制网布置地上部分施工阶段，根据结构平面布置特点，进行二级控制网设置。本工程布局不规则，而且有主楼和裙楼组成，在平面和立面上将会有多个工作面同时施工，如何通过对地上控制网的合理的布设以满足如核心筒施工、钢结构施工、混凝土结构施工，核心筒内水平结构施工、装饰工程施工的需求成为重点。本工程平面布置总体较不规则，但是对于独立各楼来说平面布置相对规则。所以我们对各楼也分别在其楼面上布置测点形成各楼的二级测控网。1#楼除构件、剪力...
