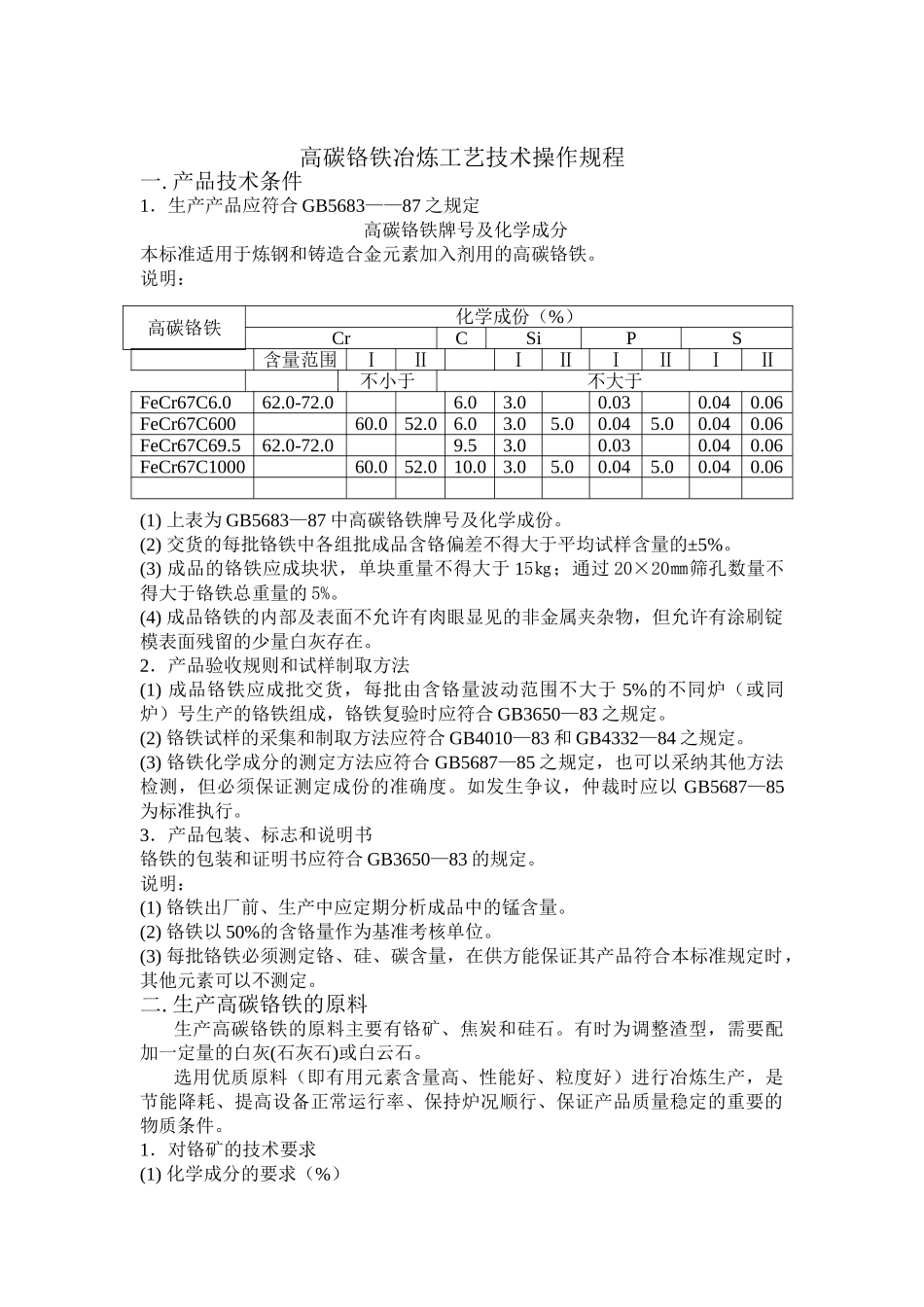

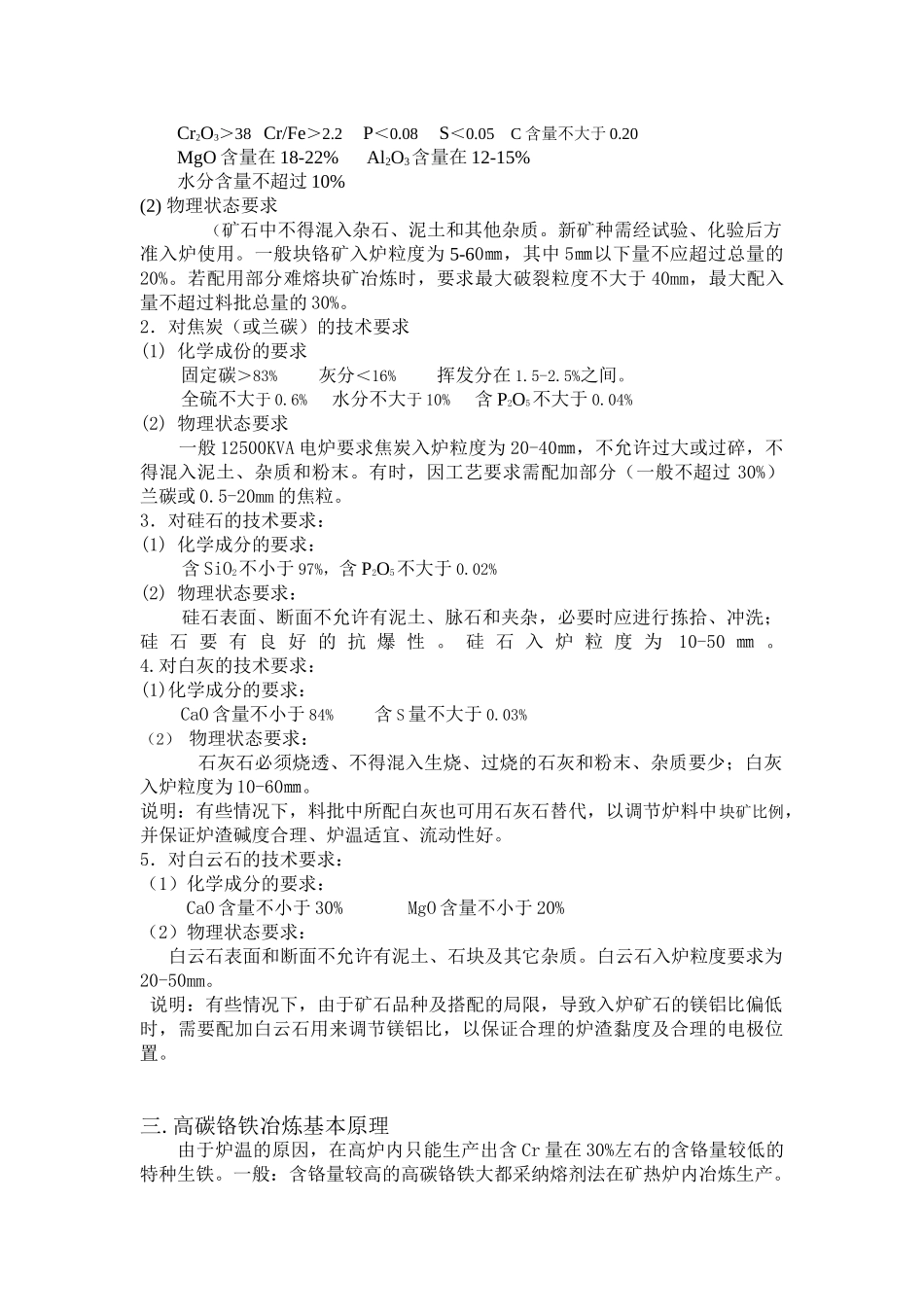

高碳铬铁冶炼工艺技术操作规程一. 产品技术条件1．生产产品应符合 GB5683——87 之规定高碳铬铁牌号及化学成分本标准适用于炼钢和铸造合金元素加入剂用的高碳铬铁。说明：(1) 上表为 GB5683—87 中高碳铬铁牌号及化学成份。(2) 交货的每批铬铁中各组批成品含铬偏差不得大于平均试样含量的±5%。(3) 成品的铬铁应成块状，单块重量不得大于 15㎏；通过 20×20㎜筛孔数量不得大于铬铁总重量的 5%。(4) 成品铬铁的内部及表面不允许有肉眼显见的非金属夹杂物，但允许有涂刷锭模表面残留的少量白灰存在。2．产品验收规则和试样制取方法(1) 成品铬铁应成批交货，每批由含铬量波动范围不大于 5%的不同炉（或同炉）号生产的铬铁组成，铬铁复验时应符合 GB3650—83 之规定。(2) 铬铁试样的采集和制取方法应符合 GB4010—83 和 GB4332—84 之规定。(3) 铬铁化学成分的测定方法应符合 GB5687—85 之规定，也可以采纳其他方法检测，但必须保证测定成份的准确度。如发生争议，仲裁时应以 GB5687—85为标准执行。3．产品包装、标志和说明书铬铁的包装和证明书应符合 GB3650—83 的规定。说明：(1) 铬铁出厂前、生产中应定期分析成品中的锰含量。(2) 铬铁以 50%的含铬量作为基准考核单位。(3) 每批铬铁必须测定铬、硅、碳含量，在供方能保证其产品符合本标准规定时，其他元素可以不测定。二. 生产高碳铬铁的原料生产高碳铬铁的原料主要有铬矿、焦炭和硅石。有时为调整渣型，需要配加一定量的白灰(石灰石)或白云石。选用优质原料（即有用元素含量高、性能好、粒度好）进行冶炼生产，是节能降耗、提高设备正常运行率、保持炉况顺行、保证产品质量稳定的重要的物质条件。1．对铬矿的技术要求(1) 化学成分的要求（%）高碳铬铁化学成份（%）CrCSiPS含量范围ⅠⅡⅠⅡⅠⅡⅠⅡ不小于不大于FeCr67C6.062.0-72.06.03.00.030.040.06FeCr67C60060.052.06.03.05.00.045.00.040.06FeCr67C69.562.0-72.09.53.00.030.040.06FeCr67C100060.052.010.03.05.00.045.00.040.06Cr2O3＞38 Cr/Fe＞2.2 P＜0.08 S＜0.05 C 含量不大于 0.20MgO 含量在 18-22% Al2O3含量在 12-15%水分含量不超过 10%(2) 物理状态要求（矿石中不得混入杂石、泥土和其他杂质。新矿种需经试验、化验后方准入炉使用。一般块铬矿入炉粒度为 5-60㎜，其中 5㎜以下量不应超过总量的20%。若配用部分难熔块矿冶炼时，要求最大破裂粒度不大于 40mm，最大配入量不超过料...
