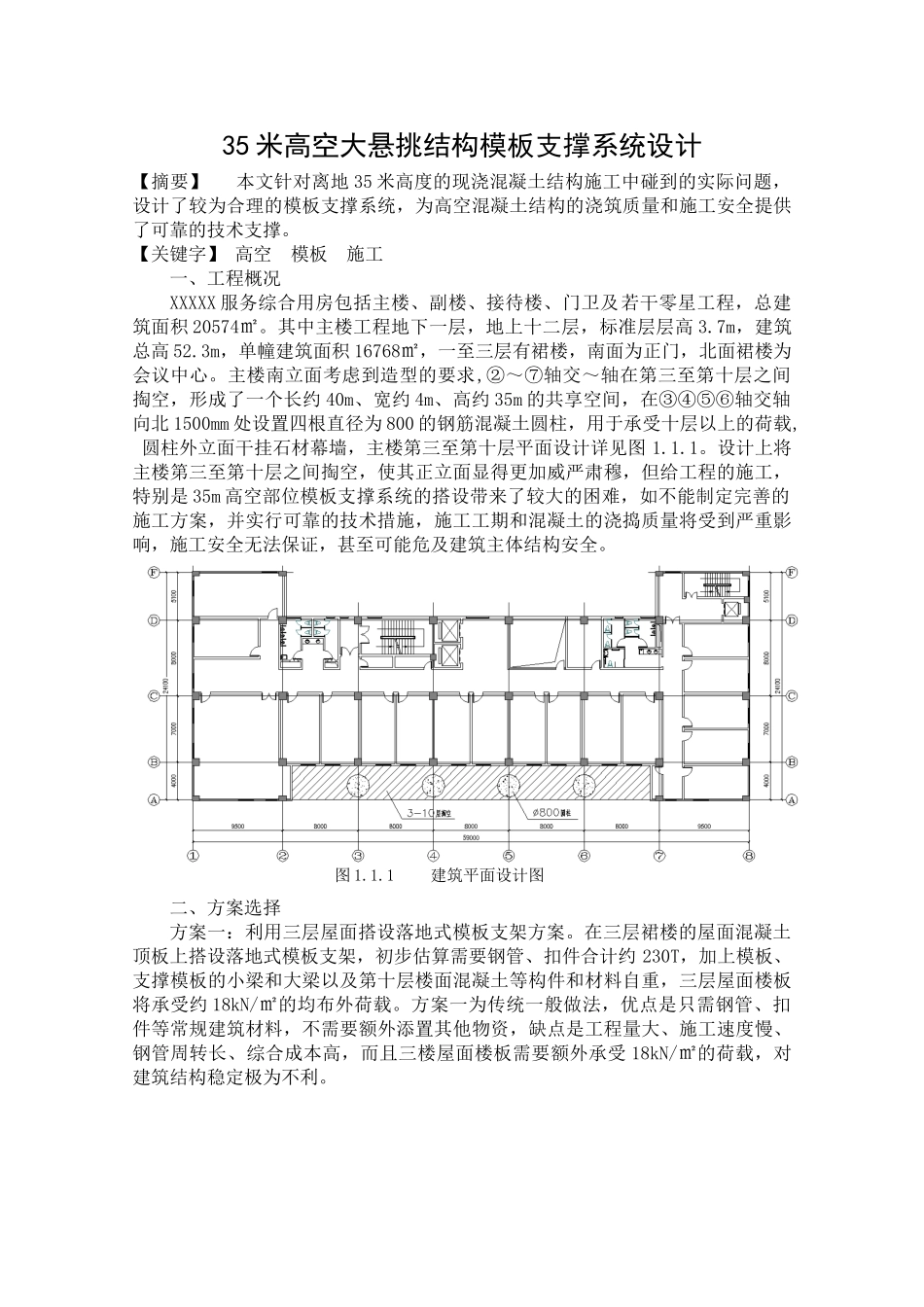

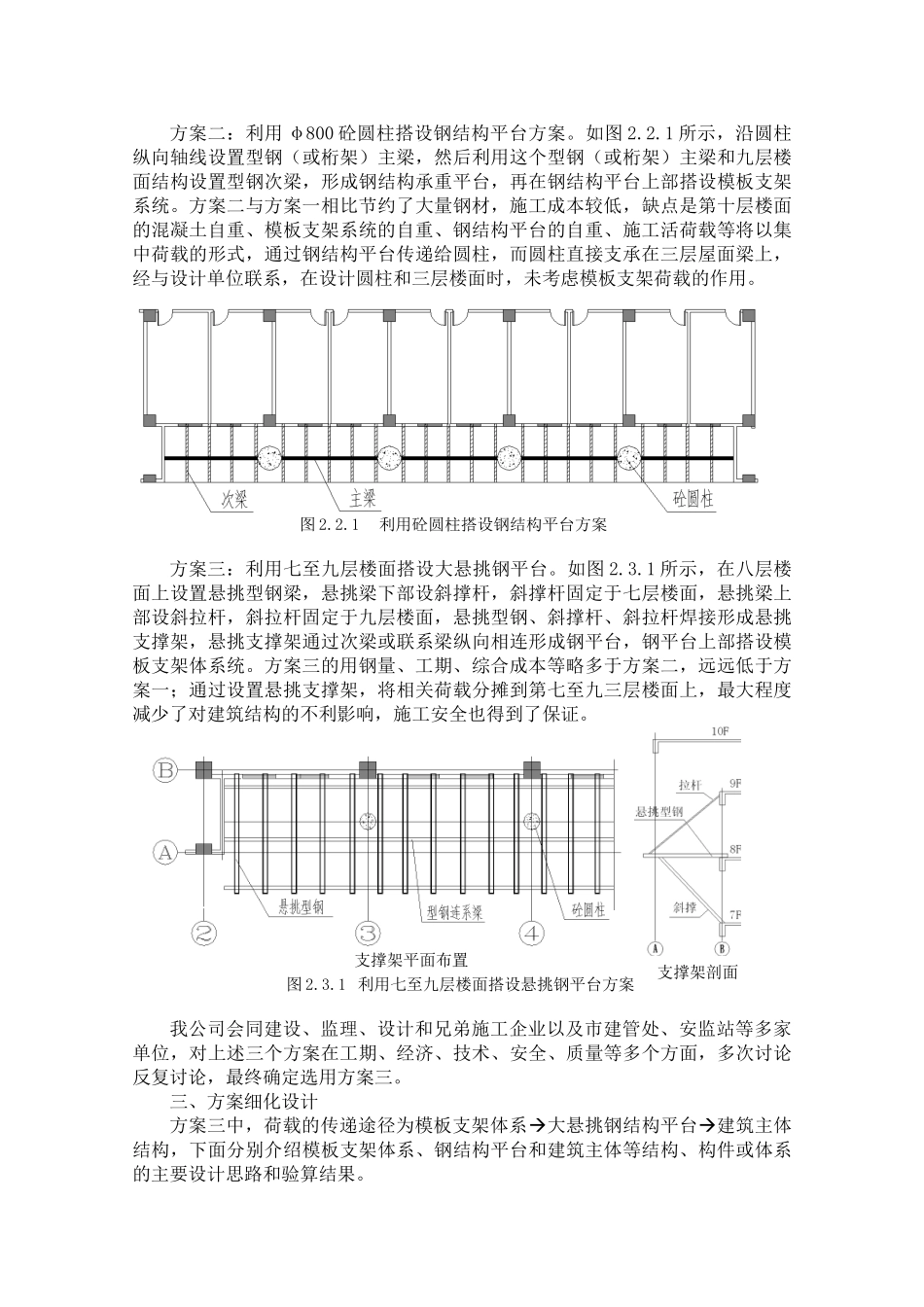

35 米高空大悬挑结构模板支撑系统设计【摘要】 本文针对离地 35 米高度的现浇混凝土结构施工中碰到的实际问题，设计了较为合理的模板支撑系统，为高空混凝土结构的浇筑质量和施工安全提供了可靠的技术支撑。【关键字】 高空 模板 施工一、工程概况XXXXX 服务综合用房包括主楼、副楼、接待楼、门卫及若干零星工程，总建筑面积 20574㎡。其中主楼工程地下一层，地上十二层，标准层层高 3.7m，建筑总高 52.3m，单幢建筑面积 16768㎡，一至三层有裙楼，南面为正门，北面裙楼为会议中心。主楼南立面考虑到造型的要求,②～⑦轴交～轴在第三至第十层之间掏空，形成了一个长约 40m、宽约 4m、高约 35m 的共享空间，在③④⑤⑥轴交轴向北 1500mm 处设置四根直径为 800 的钢筋混凝土圆柱，用于承受十层以上的荷载, 圆柱外立面干挂石材幕墙，主楼第三至第十层平面设计详见图 1.1.1。设计上将主楼第三至第十层之间掏空，使其正立面显得更加威严肃穆，但给工程的施工，特别是 35m 高空部位模板支撑系统的搭设带来了较大的困难，如不能制定完善的施工方案，并实行可靠的技术措施，施工工期和混凝土的浇捣质量将受到严重影响，施工安全无法保证，甚至可能危及建筑主体结构安全。二、方案选择方案一：利用三层屋面搭设落地式模板支架方案。在三层裙楼的屋面混凝土顶板上搭设落地式模板支架，初步估算需要钢管、扣件合计约 230T，加上模板、支撑模板的小梁和大梁以及第十层楼面混凝土等构件和材料自重，三层屋面楼板将承受约 18kN/㎡的均布外荷载。方案一为传统一般做法，优点是只需钢管、扣件等常规建筑材料，不需要额外添置其他物资，缺点是工程量大、施工速度慢、钢管周转长、综合成本高，而且三楼屋面楼板需要额外承受 18kN/㎡的荷载，对建筑结构稳定极为不利。图 1.1.1 建筑平面设计图方案二：利用 φ800 砼圆柱搭设钢结构平台方案。如图 2.2.1 所示，沿圆柱纵向轴线设置型钢（或桁架）主梁，然后利用这个型钢（或桁架）主梁和九层楼面结构设置型钢次梁，形成钢结构承重平台，再在钢结构平台上部搭设模板支架系统。方案二与方案一相比节约了大量钢材，施工成本较低，缺点是第十层楼面的混凝土自重、模板支架系统的自重、钢结构平台的自重、施工活荷载等将以集中荷载的形式，通过钢结构平台传递给圆柱，而圆柱直接支承在三层屋面梁上，经与设计单位联系，在设计圆柱和三层楼面时，未考虑模板支架荷载的作用。方案三：利用七至...
