高速线材工程机电设备安装施工组织设计

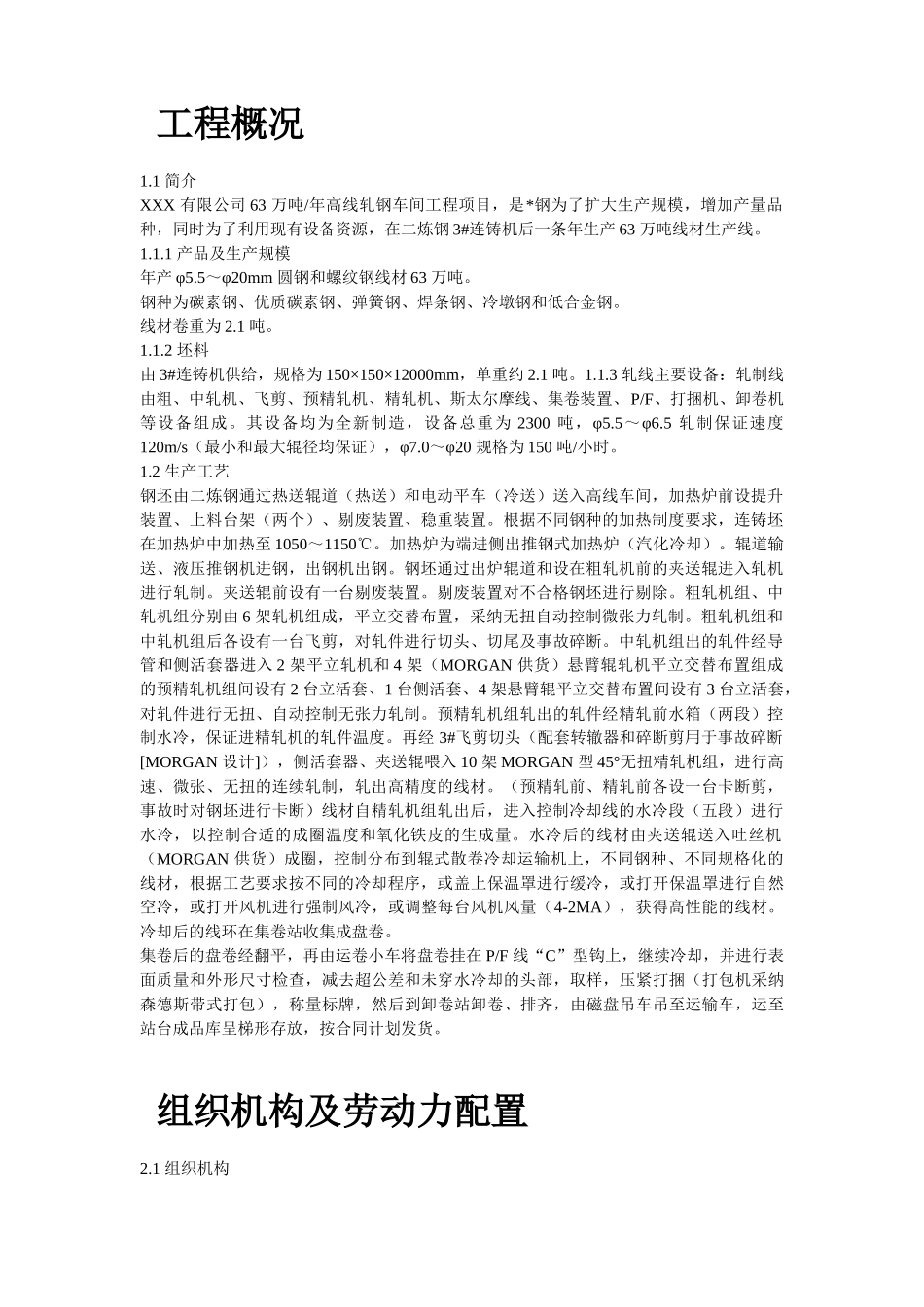

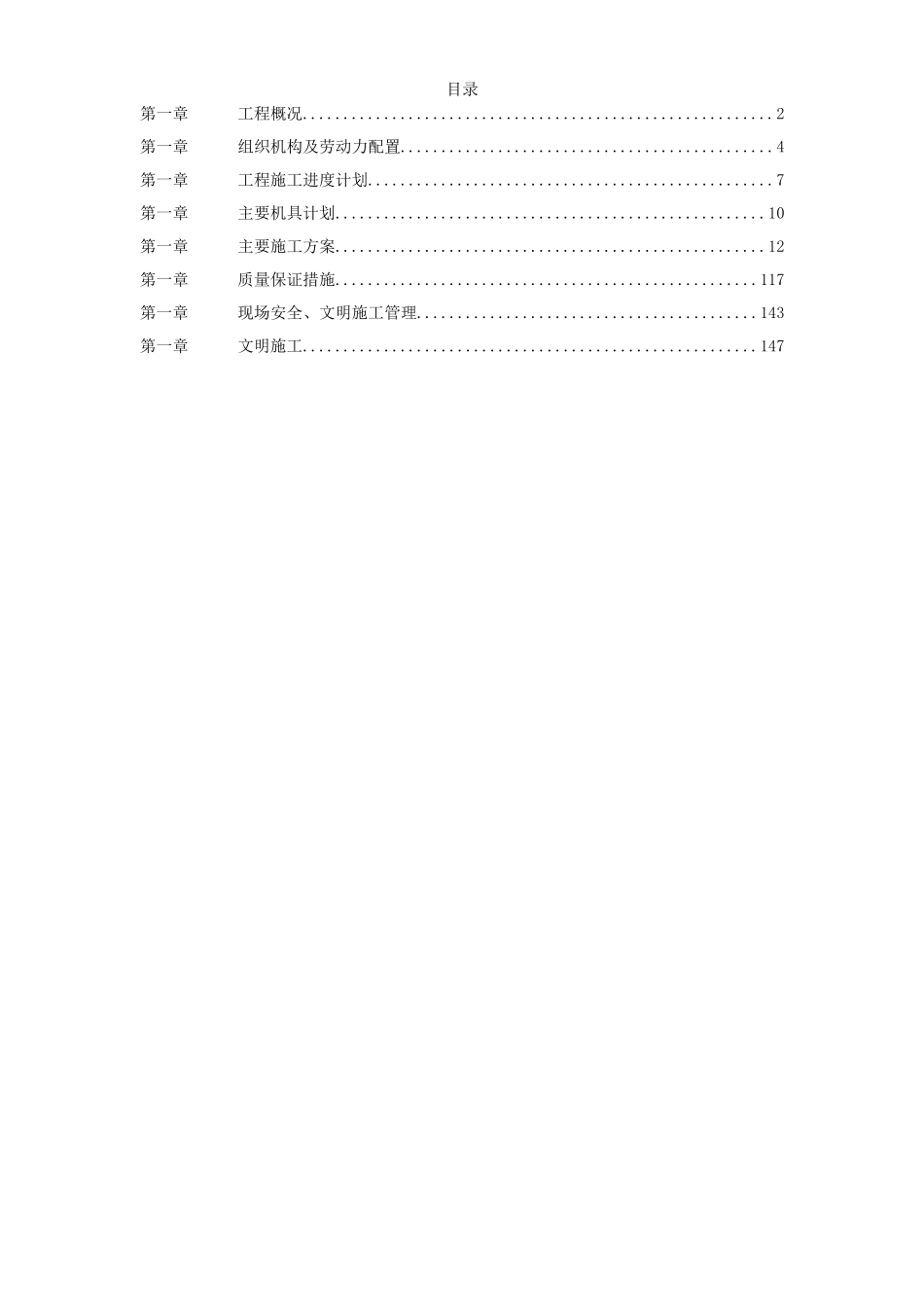

目录第一章工程概况..........................................................2第一章组织机构及劳动力配置..............................................4第一章工程施工进度计划..................................................7第一章主要机具计划.....................................................10第一章主要施工方案.....................................................12第一章质量保证措施....................................................117第一章现场安全、文明施工管理..........................................143第一章文明施工........................................................147工程概况1.1 简介XXX 有限公司 63 万吨/年高线轧钢车间工程项目，是*钢为了扩大生产规模，增加产量品种，同时为了利用现有设备资源，在二炼钢 3#连铸机后一条年生产 63 万吨线材生产线。1.1.1 产品及生产规模年产 φ5.5～φ20mm 圆钢和螺纹钢线材 63 万吨。钢种为碳素钢、优质碳素钢、弹簧钢、焊条钢、冷墩钢和低合金钢。线材卷重为 2.1 吨。1.1.2 坯料由 3#连铸机供给，规格为 150×150×12000mm，单重约 2.1 吨。1.1.3 轧线主要设备：轧制线由粗、中轧机、飞剪、预精轧机、精轧机、斯太尔摩线、集卷装置、P/F、打捆机、卸卷机等设备组成。其设备均为全新制造，设备总重为 2300 吨，φ5.5～φ6.5 轧制保证速度120m/s（最小和最大辊径均保证），φ7.0～φ20 规格为 150 吨/小时。1.2 生产工艺钢坯由二炼钢通过热送辊道（热送）和电动平车（冷送）送入高线车间，加热炉前设提升装置、上料台架（两个）、剔废装置、稳重装置。根据不同钢种的加热制度要求，连铸坯在加热炉中加热至 1050～1150℃。加热炉为端进侧出推钢式加热炉（汽化冷却）。辊道输送、液压推钢机进钢，出钢机出钢。钢坯通过出炉辊道和设在粗轧机前的夹送辊进入轧机进行轧制。夹送辊前设有一台剔废装置。剔废装置对不合格钢坯进行剔除。粗轧机组、中轧机组分别由 6 架轧机组成，平立交替布置，采纳无扭自动控制微张力轧制。粗轧机组和中轧机组后各设有一台飞剪，对轧件进行切头、切尾及事故碎断。中轧机组出的轧件经导管和侧活套器进入 2 架平立轧机和 4 架（MORGAN 供货）悬臂辊轧机平立交替布置组成的预精轧机组间设有 2 台立活套、1 台侧活套、4 架悬臂辊平立交替布置间设有 3 台立活套，对轧件进行无扭、...
