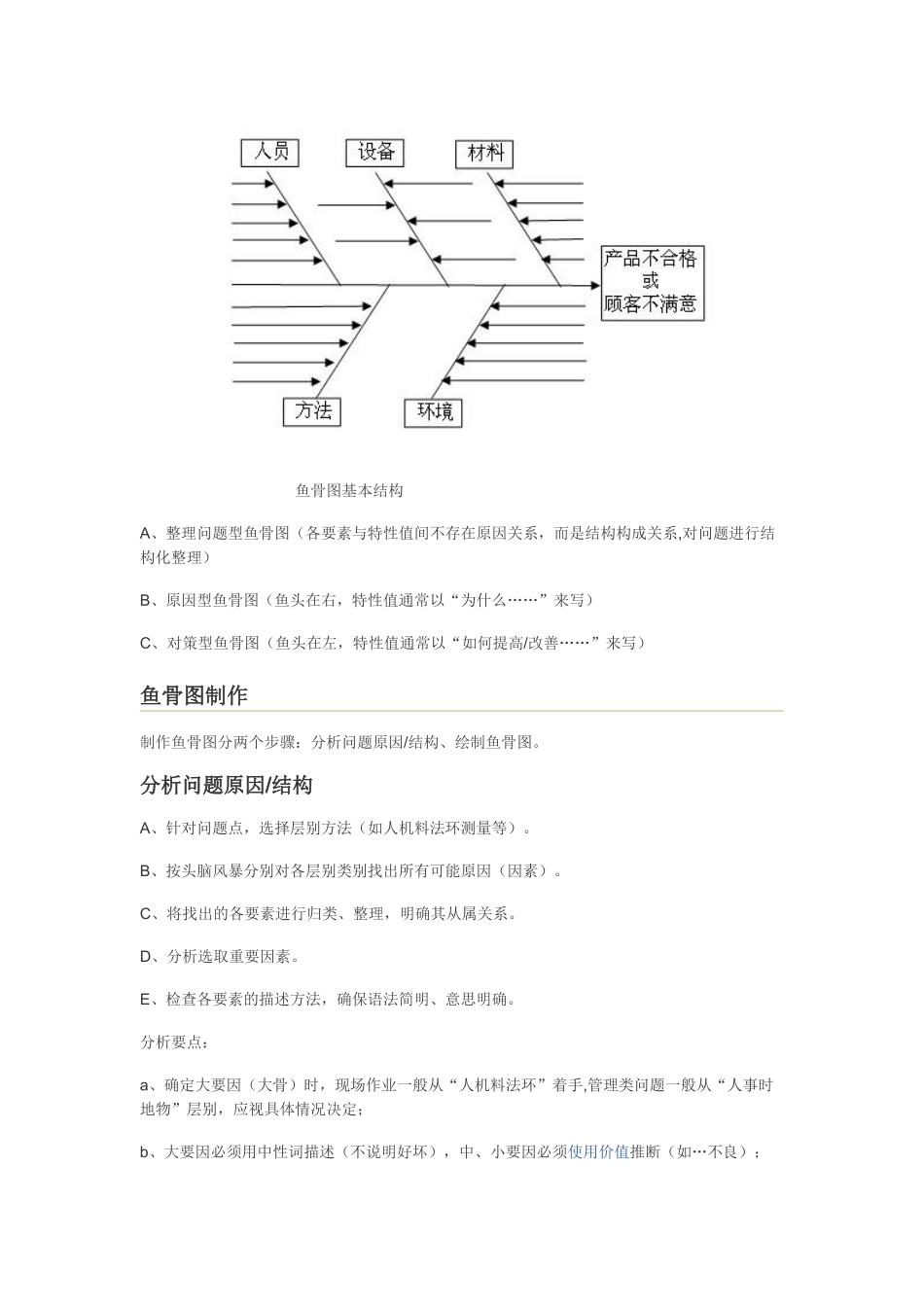

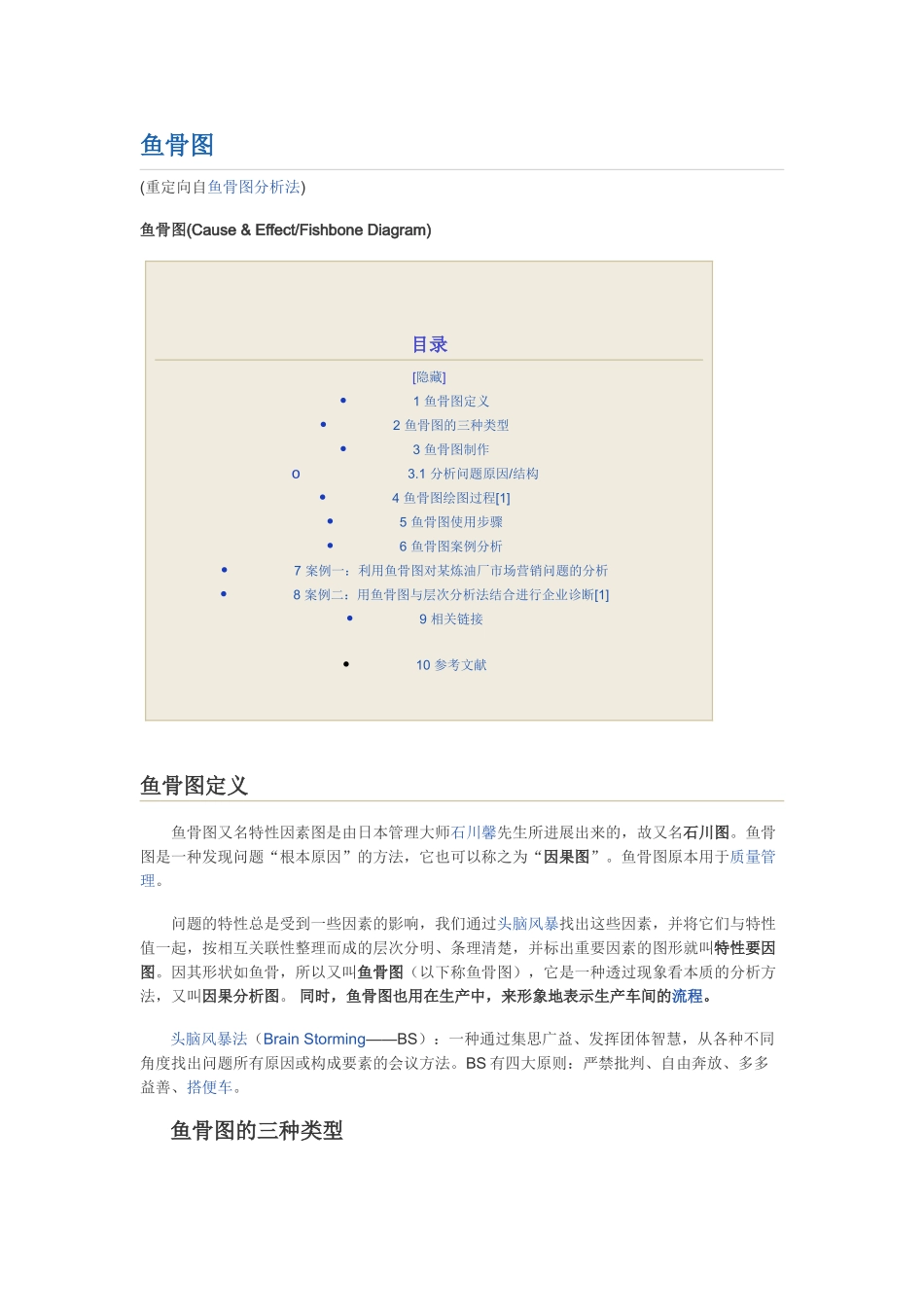

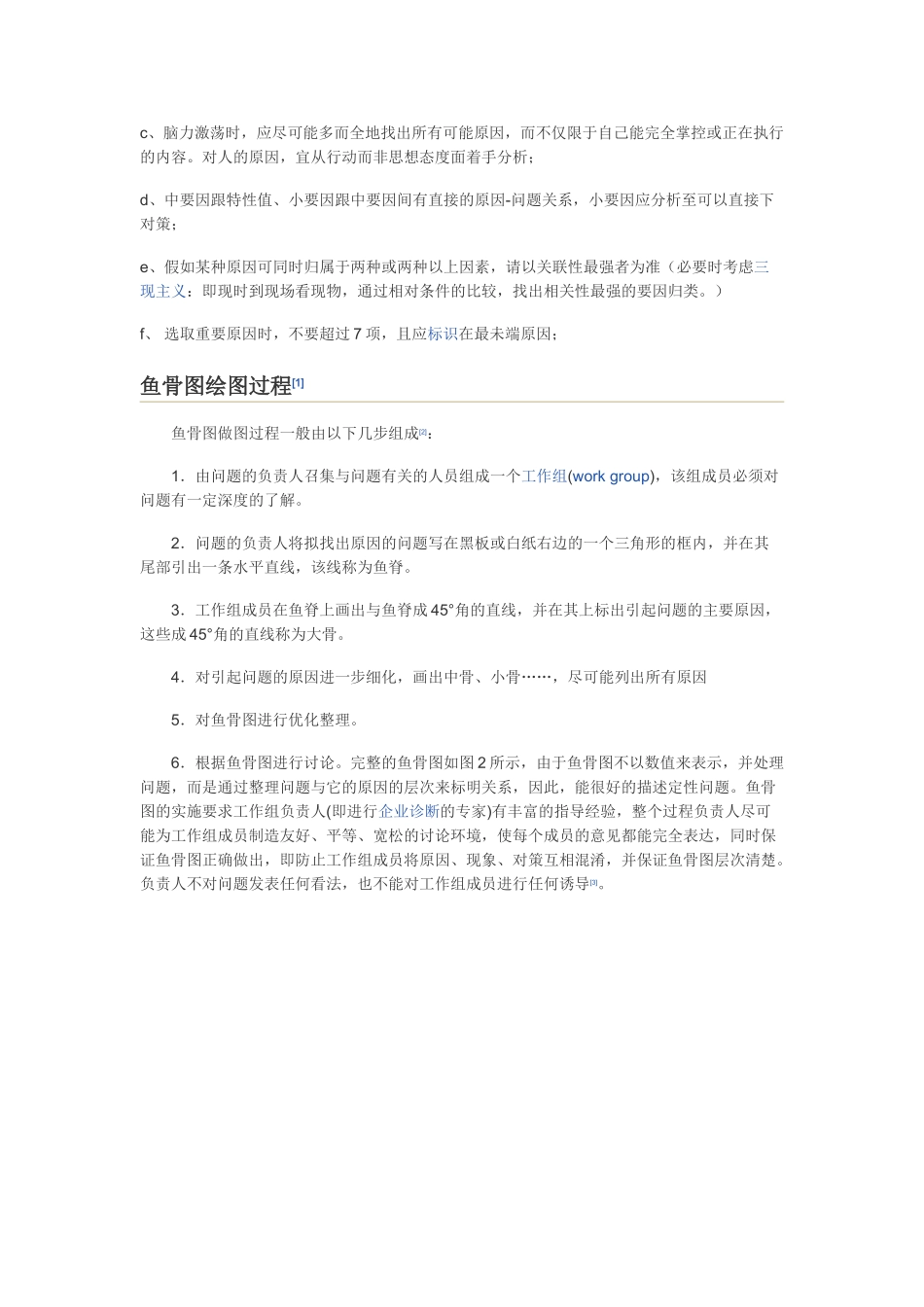

鱼骨图(重定向自鱼骨图分析法)鱼骨图(Cause & Effect/Fishbone Diagram) 目录[隐藏]1 鱼骨图定义 2 鱼骨图的三种类型 3 鱼骨图制作 o3.1 分析问题原因/结构 4 鱼骨图绘图过程[1] 5 鱼骨图使用步骤 6 鱼骨图案例分析 7 案例一：利用鱼骨图对某炼油厂市场营销问题的分析 8 案例二：用鱼骨图与层次分析法结合进行企业诊断[1] 9 相关链接 10 参考文献 鱼骨图定义 鱼骨图又名特性因素图是由日本管理大师石川馨先生所进展出来的，故又名石川图。鱼骨图是一种发现问题“根本原因”的方法，它也可以称之为“因果图”。鱼骨图原本用于质量管理。 问题的特性总是受到一些因素的影响，我们通过头脑风暴找出这些因素，并将它们与特性值一起，按相互关联性整理而成的层次分明、条理清楚，并标出重要因素的图形就叫特性要因图。因其形状如鱼骨，所以又叫鱼骨图（以下称鱼骨图），它是一种透过现象看本质的分析方法，又叫因果分析图。 同时，鱼骨图也用在生产中，来形象地表示生产车间的流程。 头脑风暴法（Brain Storming——BS）：一种通过集思广益、发挥团体智慧，从各种不同角度找出问题所有原因或构成要素的会议方法。BS 有四大原则：严禁批判、自由奔放、多多益善、搭便车。 鱼骨图的三种类型 鱼骨图基本结构 A、整理问题型鱼骨图（各要素与特性值间不存在原因关系，而是结构构成关系,对问题进行结构化整理） B、原因型鱼骨图（鱼头在右，特性值通常以“为什么……”来写） C、对策型鱼骨图（鱼头在左，特性值通常以“如何提高/改善……”来写） 鱼骨图制作制作鱼骨图分两个步骤：分析问题原因/结构、绘制鱼骨图。 分析问题原因/结构A、针对问题点，选择层别方法（如人机料法环测量等）。 B、按头脑风暴分别对各层别类别找出所有可能原因（因素）。 C、将找出的各要素进行归类、整理，明确其从属关系。 D、分析选取重要因素。 E、检查各要素的描述方法，确保语法简明、意思明确。 分析要点： a、确定大要因（大骨）时，现场作业一般从“人机料法环”着手,管理类问题一般从“人事时地物”层别，应视具体情况决定； b、大要因必须用中性词描述（不说明好坏），中、小要因必须使用价值推断（如…不良）； c、脑力激荡时，应尽可能多而全地找出所有可能原因，而不仅限于自己能完全掌控或正在执行的内容。对人的原因，宜从行动而非思想态度面着手分析； d、中要因跟特性值、小要因跟中要因...
