鼎盛佳园B座塔吊基础方案

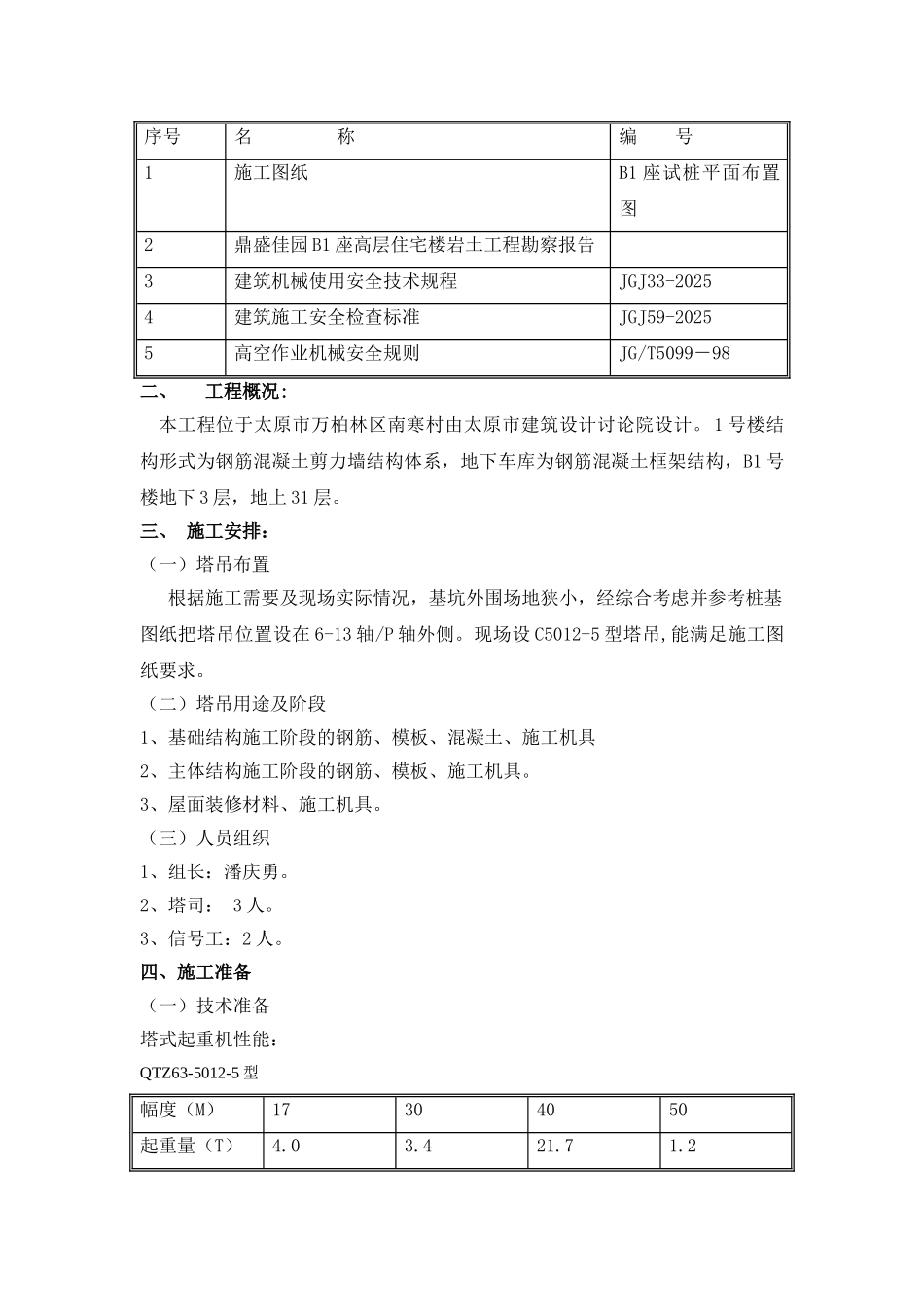

目 录一、编制依据：....................................2二、工程概况：....................................2三、施工安排：....................................2四、施工准备：....................................2五、主要施工方法及措施：.............................3六、安全措施要求：.................................4一、编制依据序号名 称编 号1施工图纸B1 座试桩平面布置图2鼎盛佳园 B1 座高层住宅楼岩土工程勘察报告3建筑机械使用安全技术规程JGJ33-20254建筑施工安全检查标准JGJ59-20255高空作业机械安全规则JG/T5099－98二、工程概况:本工程位于太原市万柏林区南寒村由太原市建筑设计讨论院设计。 1 号楼结构形式为钢筋混凝土剪力墙结构体系，地下车库为钢筋混凝土框架结构，B1 号楼地下 3 层，地上 31 层。三、 施工安排：（一）塔吊布置根据施工需要及现场实际情况，基坑外围场地狭小，经综合考虑并参考桩基图纸把塔吊位置设在 6-13 轴/P 轴外侧。现场设 C5012-5 型塔吊,能满足施工图纸要求。（二）塔吊用途及阶段1、基础结构施工阶段的钢筋、模板、混凝土、施工机具2、主体结构施工阶段的钢筋、模板、施工机具。3、屋面装修材料、施工机具。（三）人员组织1、组长：潘庆勇。2、塔司： 3 人。3、信号工：2 人。四、施工准备（一）技术准备塔式起重机性能：QTZ63-5012-5 型幅度（M）17304050起重量（T）4.03.421.71.2塔 高臂 长起重力距轨 距用 电 量32M50M70T/M4.5M42KW五、主要施工方法及措施（一）塔吊基础主要施工方法及措施1、基槽土方挖由机械配合人工开挖为宜，具体尺寸详下图。200510052001950整平标高885.7底板边线基坑底边线（外扩０.5m）884.60整平标高894.60开挖边线（基坑底边线外扩5.5m）开挖边线（基坑底边线外扩5.5m）开挖边线（基坑底边线外扩5.5m）5450020000200009100塔吊基础2、根据塔吊基础图测量人员定出具体位置尺寸,按位置尺寸回填 100mm 左右卵石夯实，或采纳 C10 混凝土垫层 100 厚，随打随收光，一次成活。3、根据塔吊公司提供的塔吊基础预埋螺栓（预埋基座）位置尺寸，在垫层上放出预埋螺栓（基座）位置线，并搭设预埋件放置架,将预埋基座按位置线固定在放置架上。4、基础配筋为 Ф20 双向双层，间距为 200mm，上下层筋连接拉筋为 Ф12，间距为 200mm。钢筋外围保护层均为 50mm。钢筋按尺寸用弯曲机加工成型，然后按弹出的钢筋位置线先铺底板下层...
