001-球墨铸铁管安装技术交底

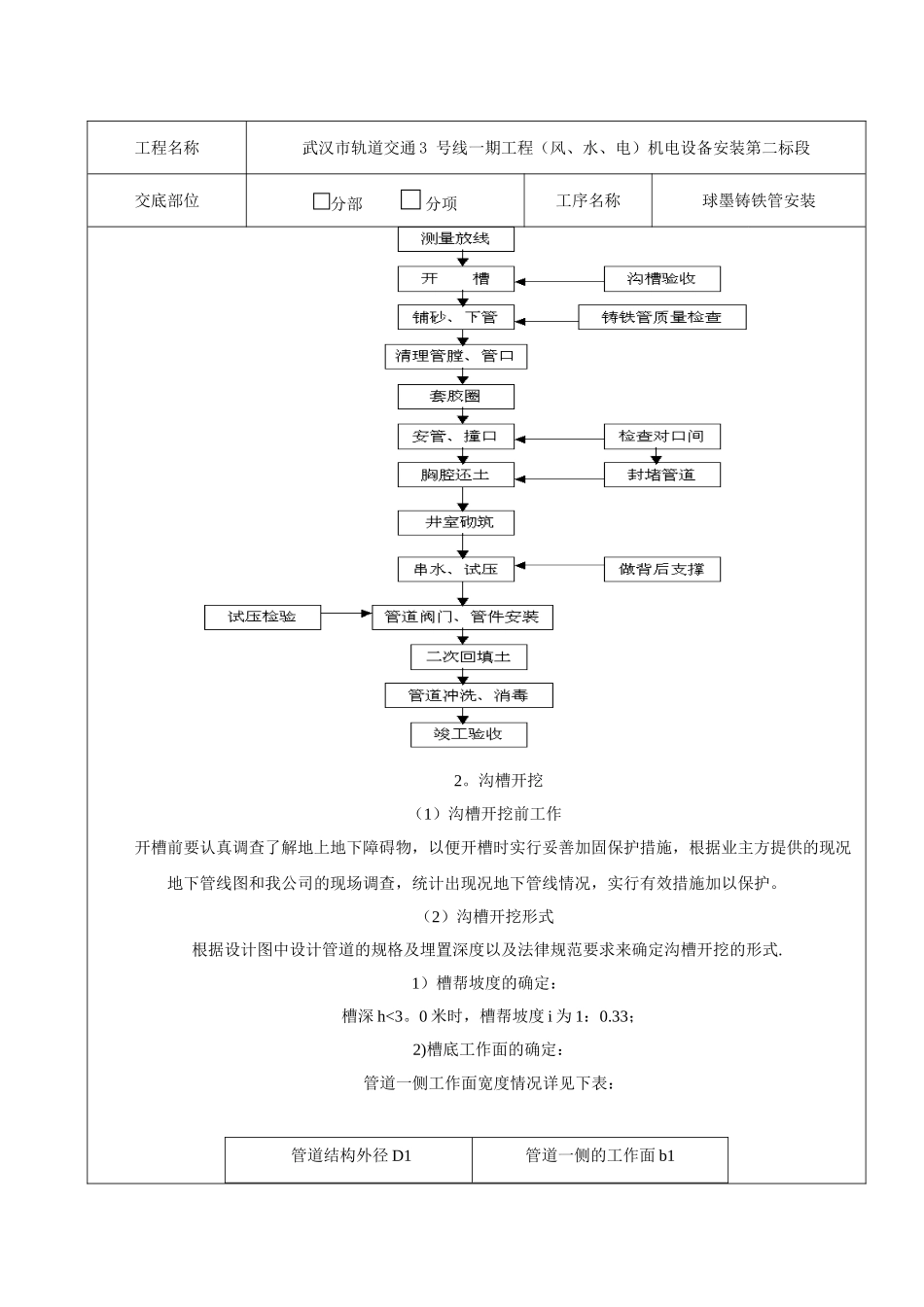

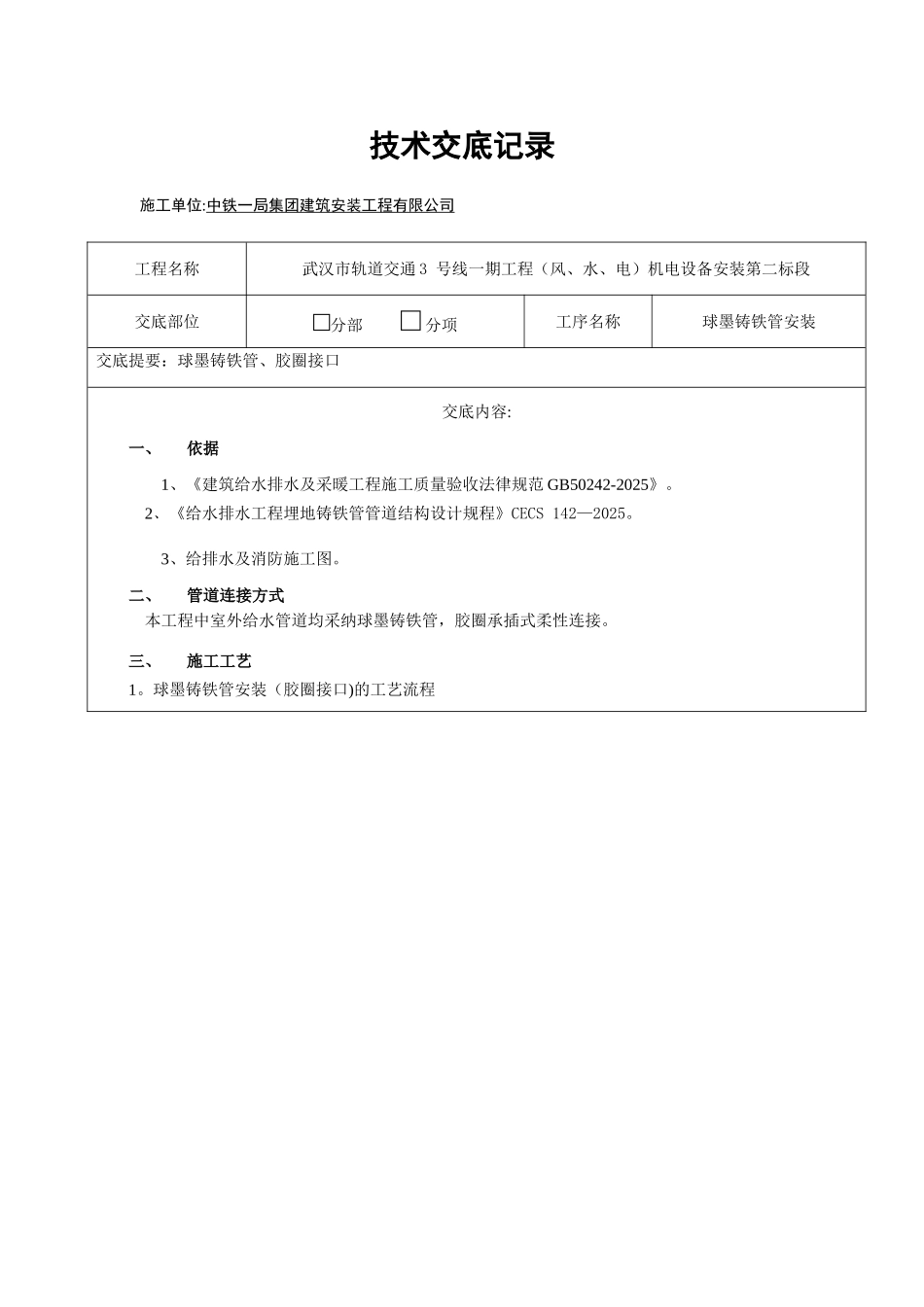

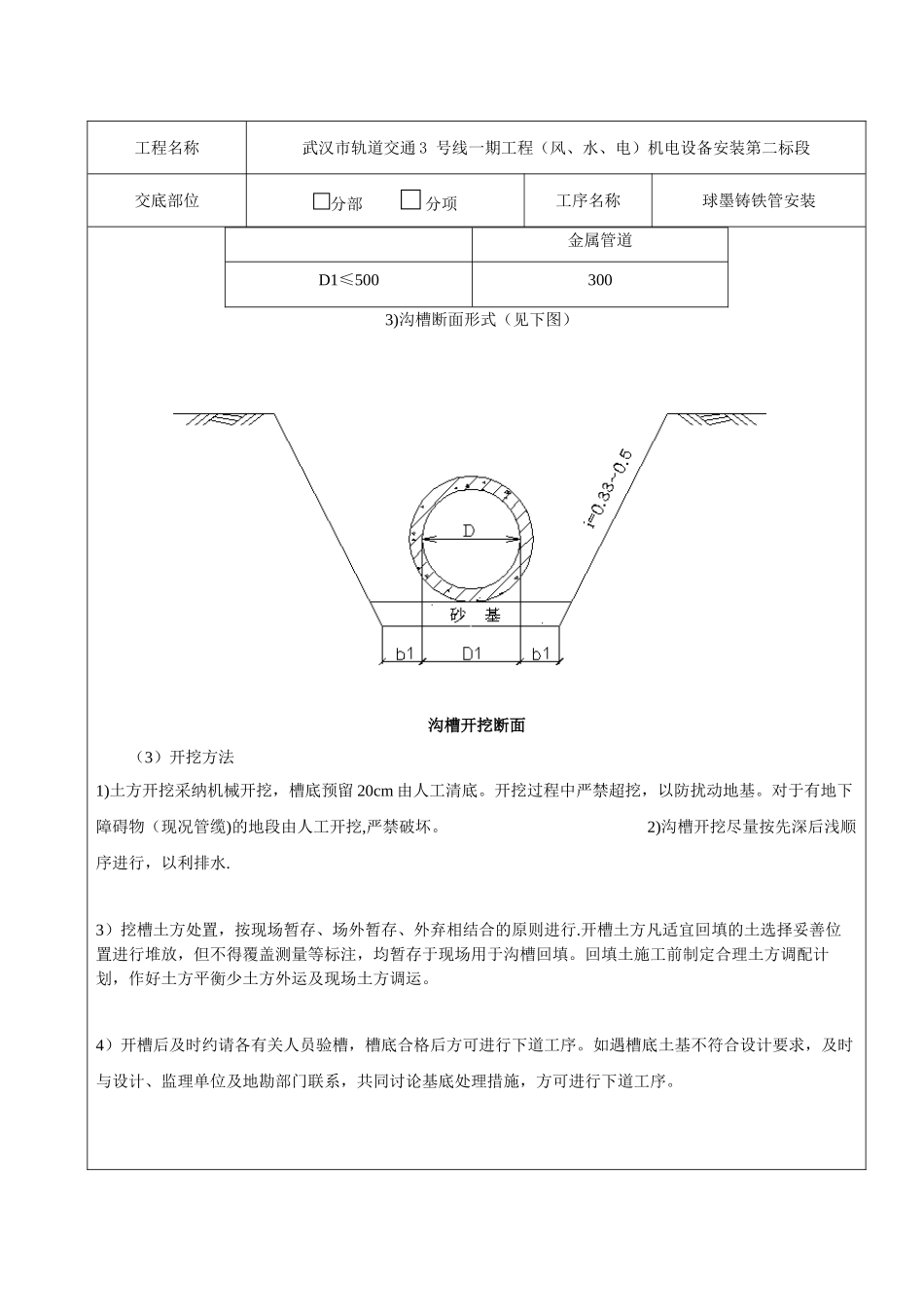

技术交底记录施工单位:中铁一局集团建筑安装工程有限公司 工程名称武汉市轨道交通 3 号线一期工程（风、水、电）机电设备安装第二标段交底部位□分部 □分项工序名称球墨铸铁管安装交底提要：球墨铸铁管、胶圈接口交底内容:一、依据1、《建筑给水排水及采暖工程施工质量验收法律规范 GB50242-2025》。 2、《给水排水工程埋地铸铁管管道结构设计规程》CECS 142—2025。3、给排水及消防施工图。二、管道连接方式本工程中室外给水管道均采纳球墨铸铁管，胶圈承插式柔性连接。三、施工工艺1。球墨铸铁管安装（胶圈接口)的工艺流程工程名称武汉市轨道交通 3 号线一期工程（风、水、电）机电设备安装第二标段交底部位□分部 □分项工序名称球墨铸铁管安装2。沟槽开挖 （1）沟槽开挖前工作 开槽前要认真调查了解地上地下障碍物，以便开槽时实行妥善加固保护措施，根据业主方提供的现况地下管线图和我公司的现场调查，统计出现况地下管线情况，实行有效措施加以保护。 （2）沟槽开挖形式 根据设计图中设计管道的规格及埋置深度以及法律规范要求来确定沟槽开挖的形式. 1）槽帮坡度的确定： 槽深 h<3。0 米时，槽帮坡度 i 为 1：0.33； 2)槽底工作面的确定： 管道一侧工作面宽度情况详见下表： 管道结构外径 D1管道一侧的工作面 b1工程名称武汉市轨道交通 3 号线一期工程（风、水、电）机电设备安装第二标段交底部位□分部 □分项工序名称球墨铸铁管安装金属管道D1≤500300 3)沟槽断面形式（见下图） 沟槽开挖断面（3）开挖方法 1)土方开挖采纳机械开挖，槽底预留 20cm 由人工清底。开挖过程中严禁超挖，以防扰动地基。对于有地下障碍物（现况管缆)的地段由人工开挖,严禁破坏。 2)沟槽开挖尽量按先深后浅顺序进行，以利排水. 3）挖槽土方处置，按现场暂存、场外暂存、外弃相结合的原则进行.开槽土方凡适宜回填的土选择妥善位置进行堆放，但不得覆盖测量等标注，均暂存于现场用于沟槽回填。回填土施工前制定合理土方调配计划，作好土方平衡少土方外运及现场土方调运。4）开槽后及时约请各有关人员验槽，槽底合格后方可进行下道工序。如遇槽底土基不符合设计要求，及时与设计、监理单位及地勘部门联系，共同讨论基底处理措施，方可进行下道工序。 工程名称武汉市轨道交通 3 号线一期工程（风、水、电）机电设备安装第二标段交底部位□分部 □分项工序名称球墨铸铁管安装3.下管在沟槽检底后，经核对管节、管件位置无误...
