1111QTZ80塔吊安装施工方案

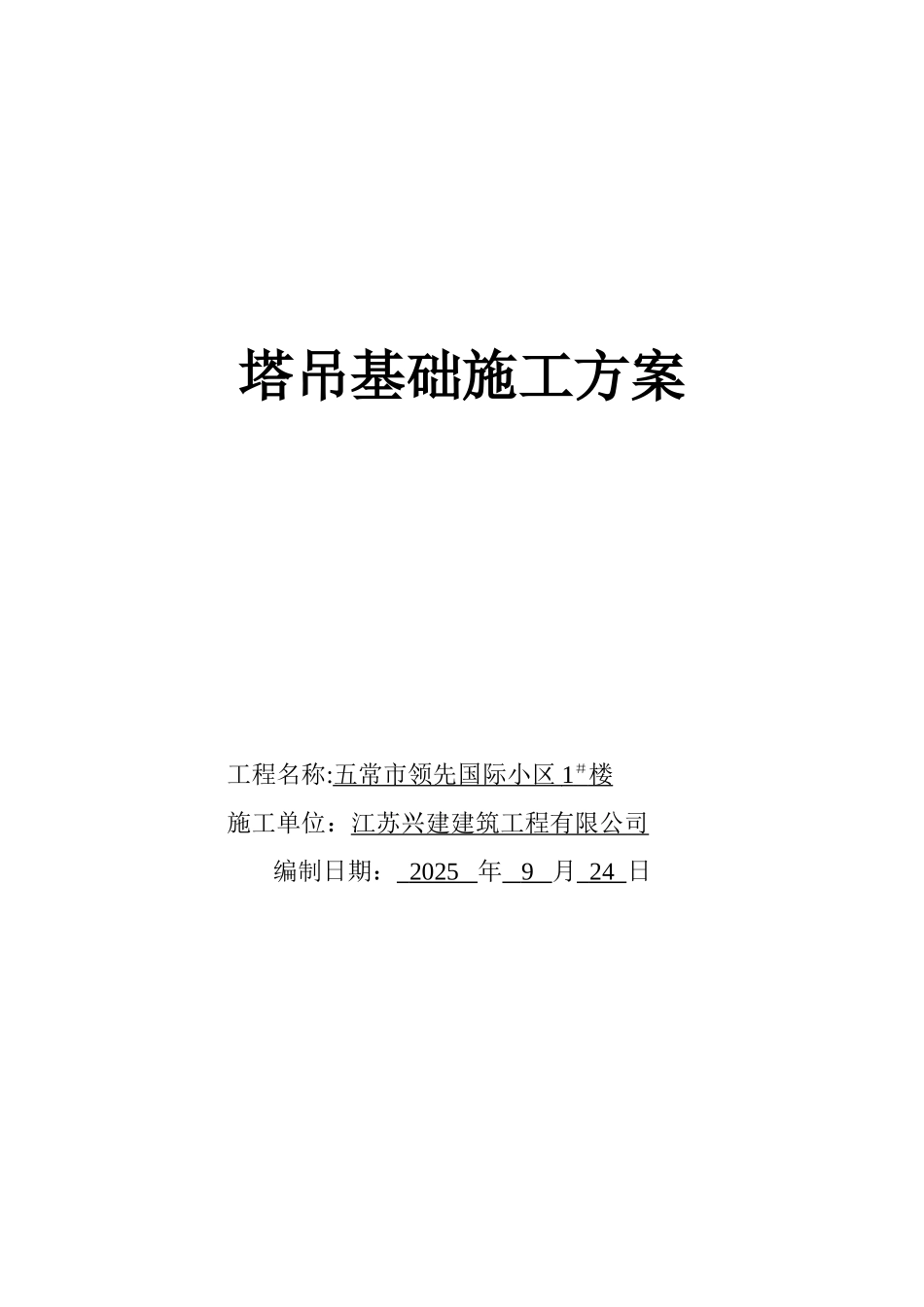

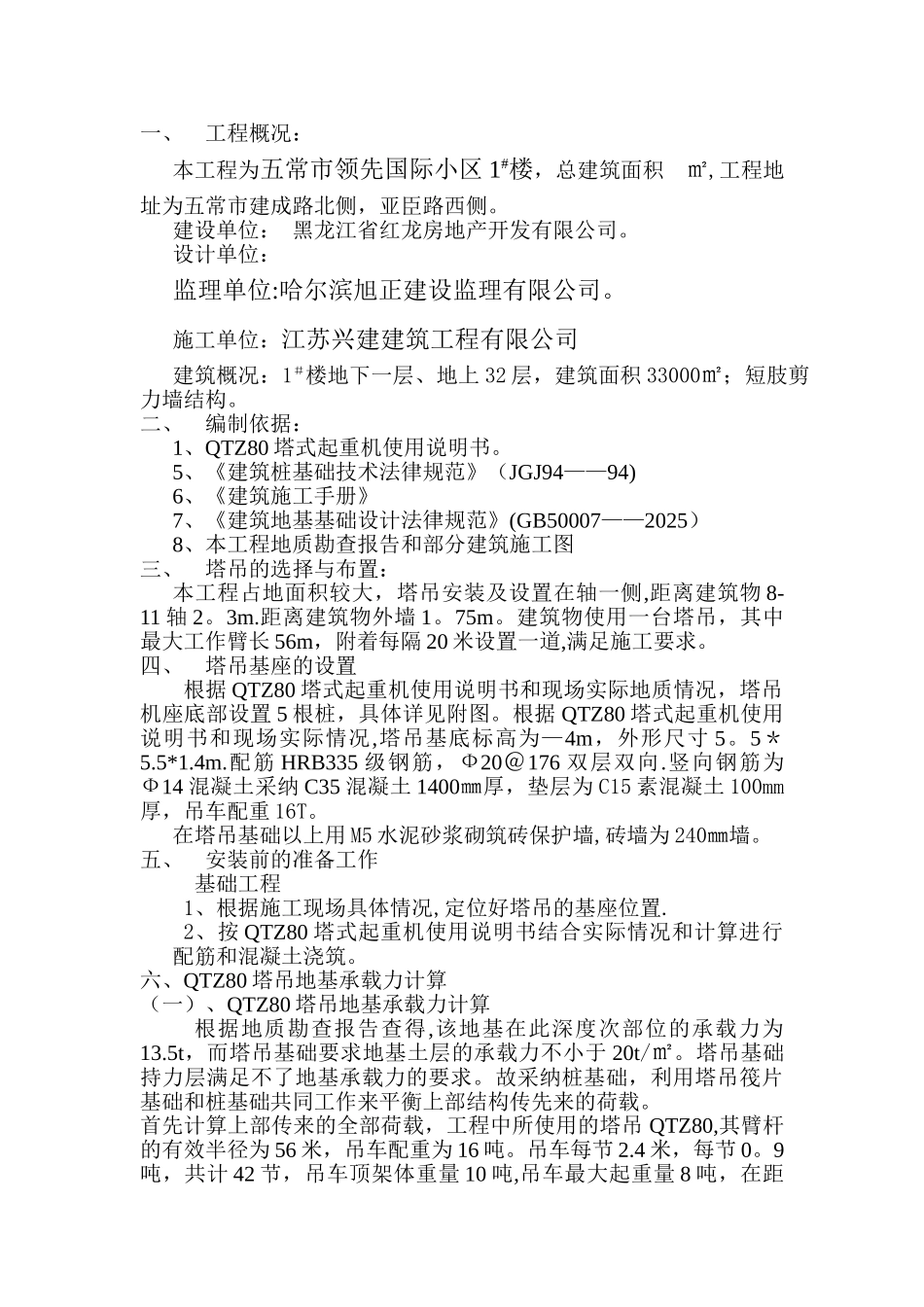

塔吊基础施工方案工程名称:五常市领先国际小区 1 ＃ 楼 施工单位：江苏兴建建筑工程有限公司编制日期： 2025 年 9 月 24 日目 录一、 工程概况二、 编制依据三、 塔吊的选择与布置四、 塔吊基座的设置五、 安装前的准备工作六、塔吊地基承载力计算七、塔吊筏板基础混凝土配合比八、QTZ80 塔吊防雷接地施工九、QTZ80 塔吊附墙装置设计和安装一、工程概况：本工程为五常市领先国际小区 1#楼，总建筑面积 ㎡,工程地址为五常市建成路北侧，亚臣路西侧。建设单位： 黑龙江省红龙房地产开发有限公司。设计单位： 监理单位:哈尔滨旭正建设监理有限公司。施工单位：江苏兴建建筑工程有限公司建筑概况：1＃楼地下一层、地上 32 层，建筑面积 33000㎡；短肢剪力墙结构。二、编制依据：1、QTZ80 塔式起重机使用说明书。5、《建筑桩基础技术法律规范》（JGJ94——94)6、《建筑施工手册》7、《建筑地基基础设计法律规范》(GB50007——2025）8、本工程地质勘查报告和部分建筑施工图三、塔吊的选择与布置：本工程占地面积较大，塔吊安装及设置在轴一侧,距离建筑物 8-11 轴 2。3m.距离建筑物外墙 1。75m。建筑物使用一台塔吊，其中最大工作臂长 56m，附着每隔 20 米设置一道,满足施工要求。四、塔吊基座的设置根据 QTZ80 塔式起重机使用说明书和现场实际地质情况，塔吊机座底部设置 5 根桩，具体详见附图。根据 QTZ80 塔式起重机使用说明书和现场实际情况,塔吊基底标高为—4m，外形尺寸 5。5＊5.5*1.4m.配筋 HRB335 级钢筋，Ф20＠176 双层双向.竖向钢筋为Ф14 混凝土采纳 C35 混凝土 1400㎜厚，垫层为 C15 素混凝土 100mm厚，吊车配重 16T。在塔吊基础以上用 M5 水泥砂浆砌筑砖保护墙,砖墙为 240㎜墙。五、安装前的准备工作基础工程1、根据施工现场具体情况,定位好塔吊的基座位置.2、按 QTZ80 塔式起重机使用说明书结合实际情况和计算进行配筋和混凝土浇筑。六、QTZ80 塔吊地基承载力计算（一）、QTZ80 塔吊地基承载力计算根据地质勘查报告查得,该地基在此深度次部位的承载力为13.5t，而塔吊基础要求地基土层的承载力不小于 20t/㎡。塔吊基础持力层满足不了地基承载力的要求。故采纳桩基础，利用塔吊筏片基础和桩基础共同工作来平衡上部结构传先来的荷载。首先计算上部传来的全部荷载，工程中所使用的塔吊 QTZ80,其臂杆的有效半径为 56 米，吊车配重为 16 吨。吊车每节 2.4 米，每节 0。9吨，...
