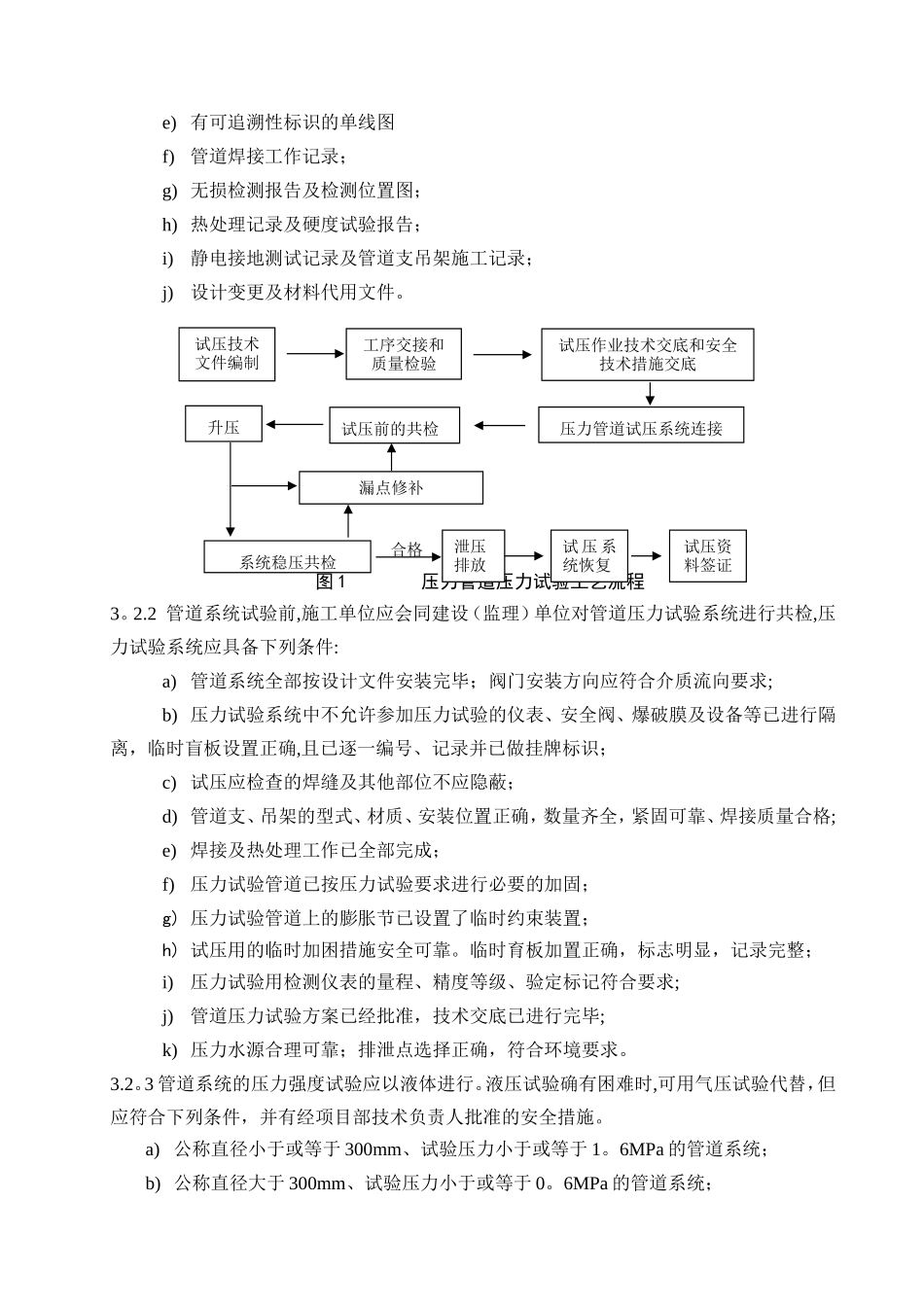

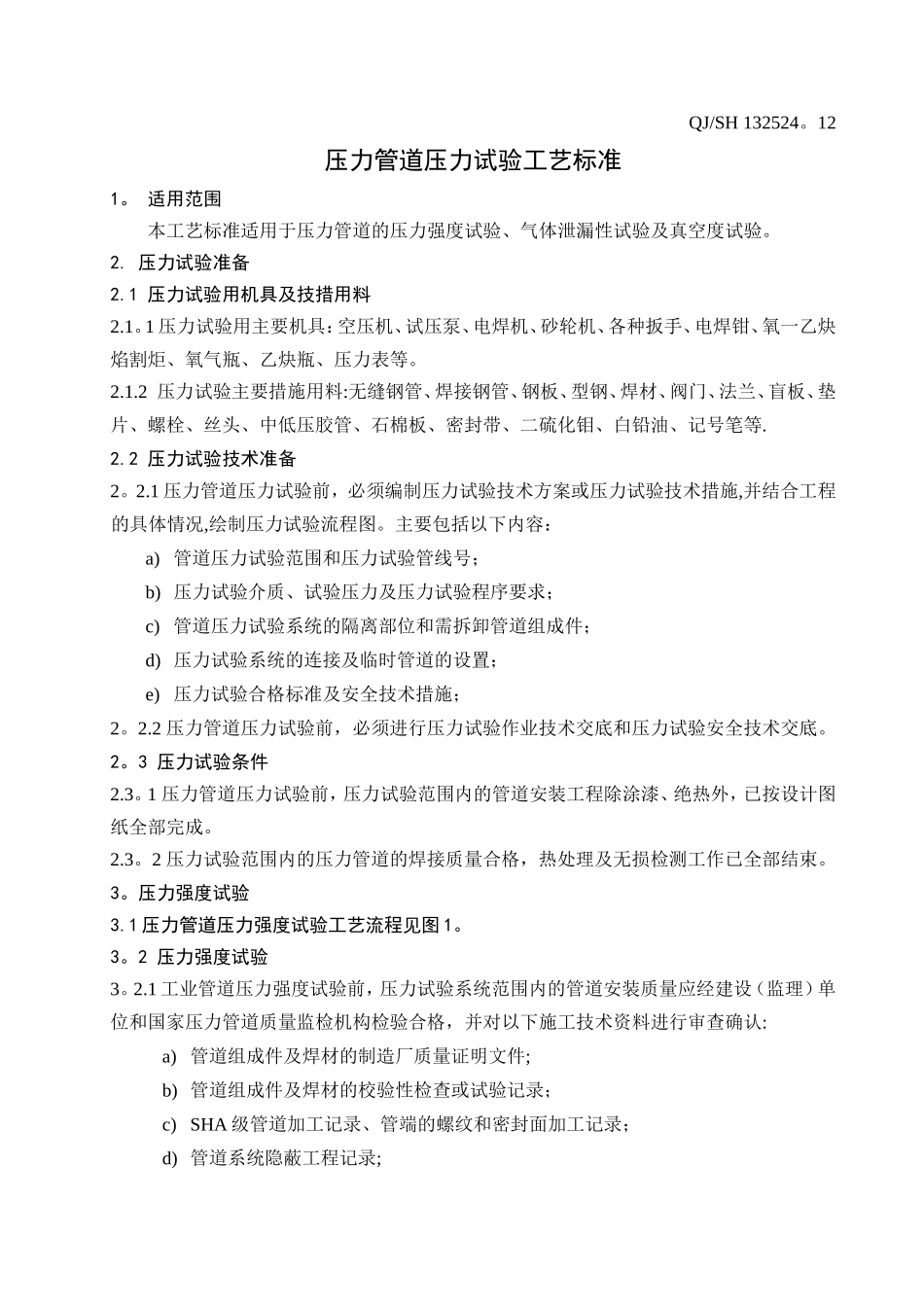

QJ/SH 132524。12压力管道压力试验工艺标准1。 适用范围本工艺标准适用于压力管道的压力强度试验、气体泄漏性试验及真空度试验。2. 压力试验准备2.1 压力试验用机具及技措用料 2.1。1 压力试验用主要机具：空压机、试压泵、电焊机、砂轮机、各种扳手、电焊钳、氧一乙炔焰割炬、氧气瓶、乙炔瓶、压力表等。2.1.2 压力试验主要措施用料:无缝钢管、焊接钢管、钢板、型钢、焊材、阀门、法兰、盲板、垫片、螺栓、丝头、中低压胶管、石棉板、密封带、二硫化钼、白铅油、记号笔等. 2.2 压力试验技术准备2。2.1 压力管道压力试验前，必须编制压力试验技术方案或压力试验技术措施,并结合工程的具体情况,绘制压力试验流程图。主要包括以下内容：a) 管道压力试验范围和压力试验管线号；b) 压力试验介质、试验压力及压力试验程序要求；c) 管道压力试验系统的隔离部位和需拆卸管道组成件；d) 压力试验系统的连接及临时管道的设置；e) 压力试验合格标准及安全技术措施；2。2.2 压力管道压力试验前，必须进行压力试验作业技术交底和压力试验安全技术交底。2。3 压力试验条件2.3。1 压力管道压力试验前，压力试验范围内的管道安装工程除涂漆、绝热外，已按设计图纸全部完成。2.3。2 压力试验范围内的压力管道的焊接质量合格，热处理及无损检测工作已全部结束。3。压力强度试验3.1 压力管道压力强度试验工艺流程见图 1。3。2 压力强度试验3。2.1 工业管道压力强度试验前，压力试验系统范围内的管道安装质量应经建设（监理）单位和国家压力管道质量监检机构检验合格，并对以下施工技术资料进行审查确认: a) 管道组成件及焊材的制造厂质量证明文件;b) 管道组成件及焊材的校验性检查或试验记录；c) SHA 级管道加工记录、管端的螺纹和密封面加工记录；d) 管道系统隐蔽工程记录;e) 有可追溯性标识的单线图f)管道焊接工作记录；g) 无损检测报告及检测位置图；h) 热处理记录及硬度试验报告；i)静电接地测试记录及管道支吊架施工记录；j)设计变更及材料代用文件。 图 1 压力管道压力试验工艺流程3。2.2 管道系统试验前,施工单位应会同建设（监理）单位对管道压力试验系统进行共检,压力试验系统应具备下列条件:a) 管道系统全部按设计文件安装完毕；阀门安装方向应符合介质流向要求;b) 压力试验系统中不允许参加压力试验的仪表、安全阀、爆破膜及设备等已进行隔离，临时盲板设置正确,且已逐一编号、记录并已做挂牌标识；c) 试压应检查...
