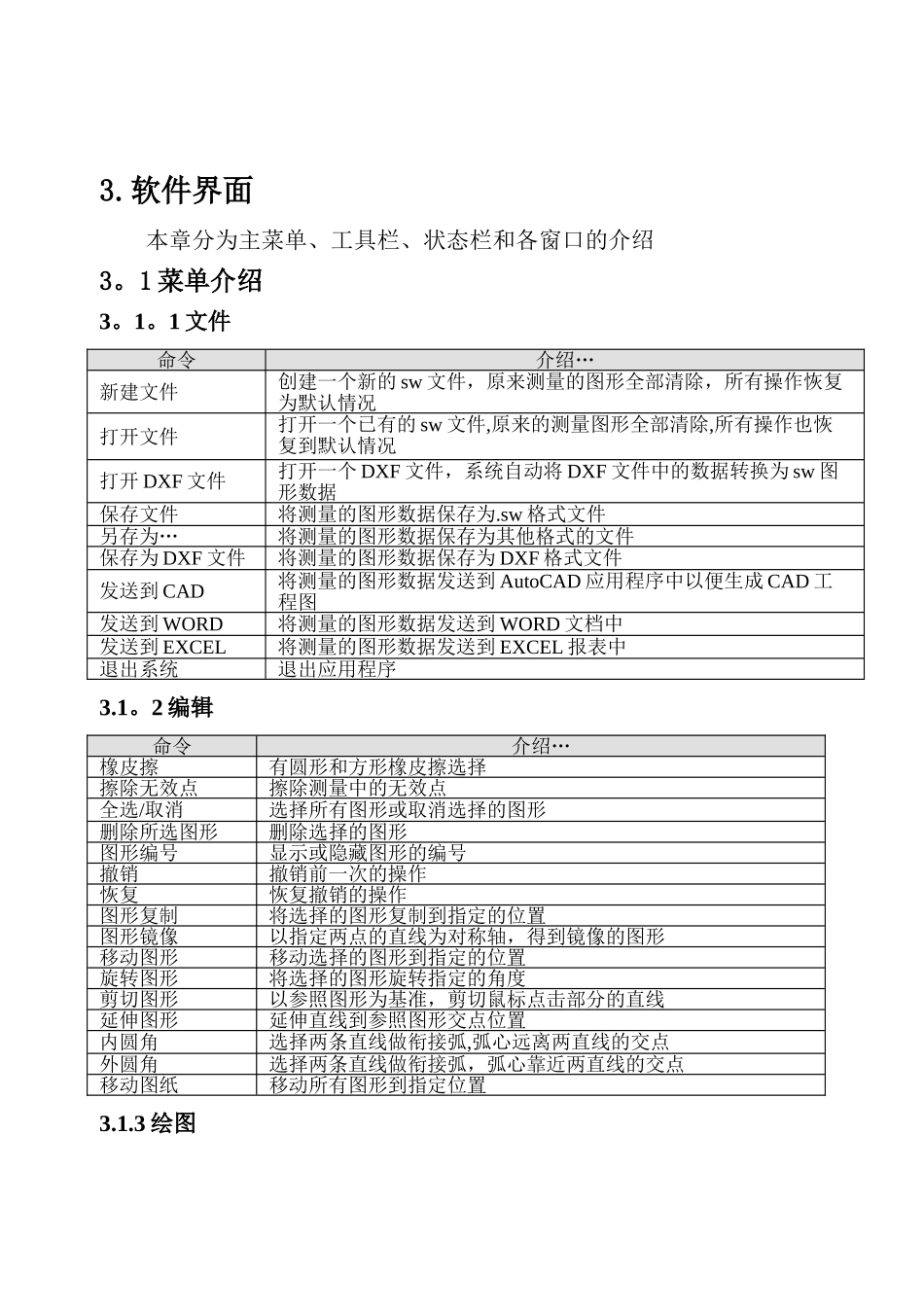

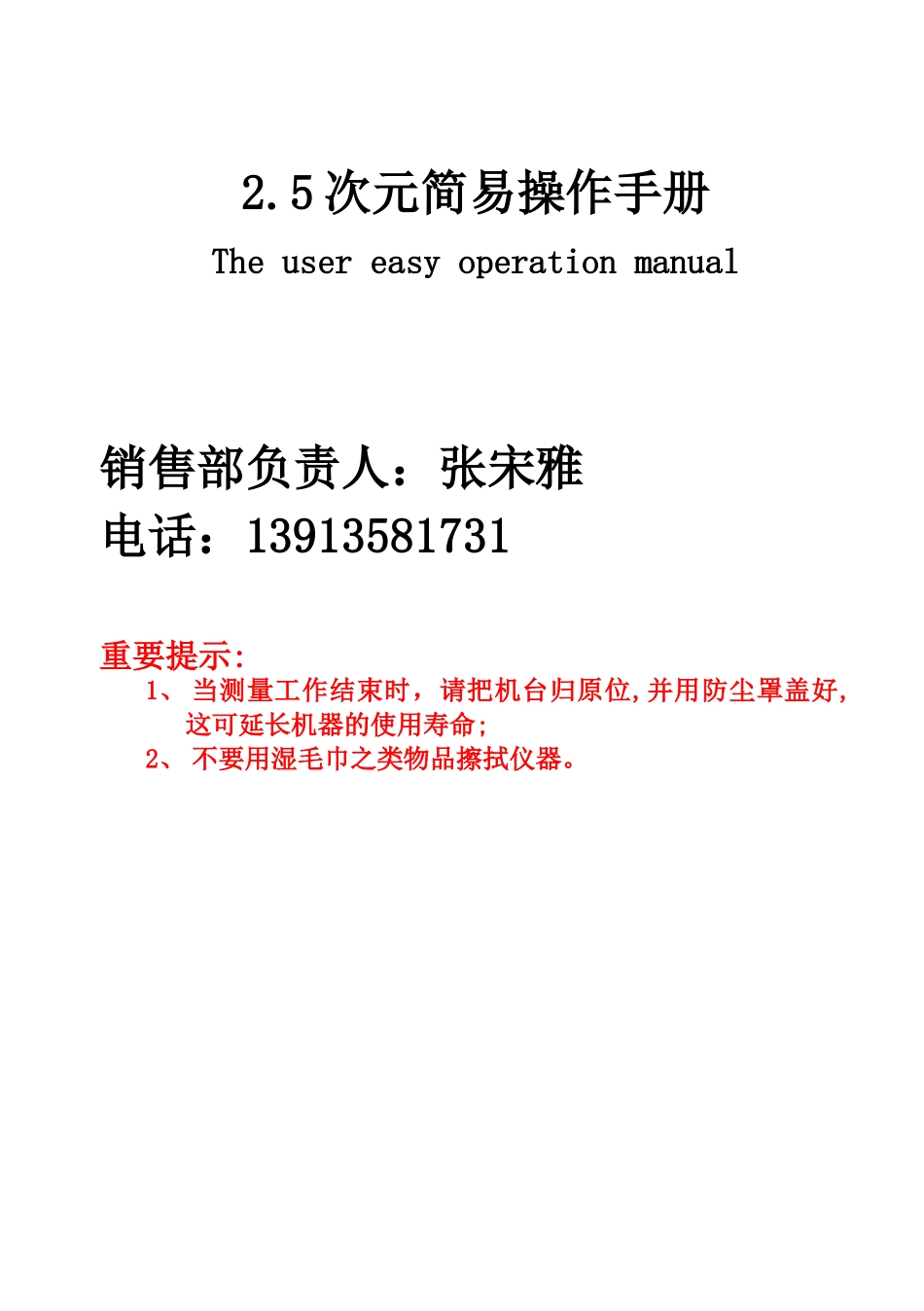

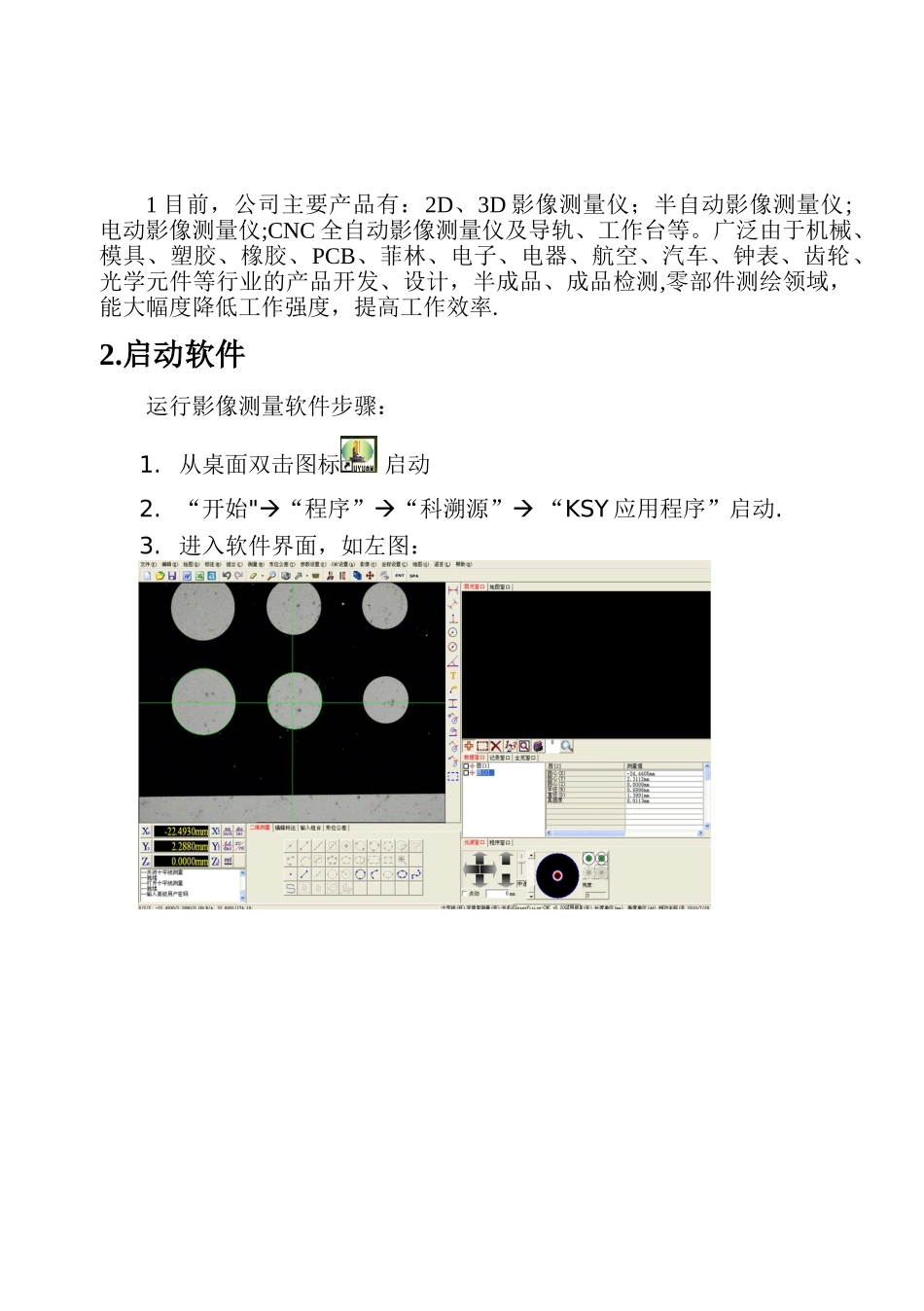

2.5 次元简易操作手册The user easy operation manual销售部负责人：张宋雅电话：13913581731重要提示:1、 当测量工作结束时，请把机台归原位,并用防尘罩盖好,这可延长机器的使用寿命;2、 不要用湿毛巾之类物品擦拭仪器。 1 目前，公司主要产品有：2D、3D 影像测量仪；半自动影像测量仪;电动影像测量仪;CNC 全自动影像测量仪及导轨、工作台等。广泛由于机械、模具、塑胶、橡胶、PCB、菲林、电子、电器、航空、汽车、钟表、齿轮、光学元件等行业的产品开发、设计，半成品、成品检测,零部件测绘领域，能大幅度降低工作强度，提高工作效率.2.启动软件运行影像测量软件步骤：1. 从桌面双击图标 启动2. “开始"“程序”“科溯源” “KSY 应用程序”启动.3. 进入软件界面，如左图： 3.软件界面本章分为主菜单、工具栏、状态栏和各窗口的介绍3。1 菜单介绍3。1。1 文件命令介绍…新建文件创建一个新的 sw 文件，原来测量的图形全部清除，所有操作恢复为默认情况打开文件打开一个已有的 sw 文件,原来的测量图形全部清除,所有操作也恢复到默认情况打开 DXF 文件打开一个 DXF 文件，系统自动将 DXF 文件中的数据转换为 sw 图形数据保存文件将测量的图形数据保存为.sw 格式文件另存为…将测量的图形数据保存为其他格式的文件保存为 DXF 文件将测量的图形数据保存为 DXF 格式文件发送到 CAD将测量的图形数据发送到 AutoCAD 应用程序中以便生成 CAD 工程图发送到 WORD将测量的图形数据发送到 WORD 文档中发送到 EXCEL将测量的图形数据发送到 EXCEL 报表中退出系统退出应用程序3.1。2 编辑命令介绍…橡皮擦有圆形和方形橡皮擦选择擦除无效点擦除测量中的无效点全选/取消选择所有图形或取消选择的图形删除所选图形删除选择的图形图形编号显示或隐藏图形的编号撤销撤销前一次的操作恢复恢复撤销的操作图形复制将选择的图形复制到指定的位置图形镜像以指定两点的直线为对称轴，得到镜像的图形移动图形移动选择的图形到指定的位置旋转图形将选择的图形旋转指定的角度剪切图形以参照图形为基准，剪切鼠标点击部分的直线延伸图形延伸直线到参照图形交点位置内圆角选择两条直线做衔接弧,弧心远离两直线的交点外圆角选择两条直线做衔接弧，弧心靠近两直线的交点移动图纸移动所有图形到指定位置3.1.3 绘图命令介绍…输入点输入点坐标得到一个点元素输入线1）输入两点得到线元素，2）输入一点和角度及长度得到线元...
