200kW并网光伏项目技术方案VIP专享

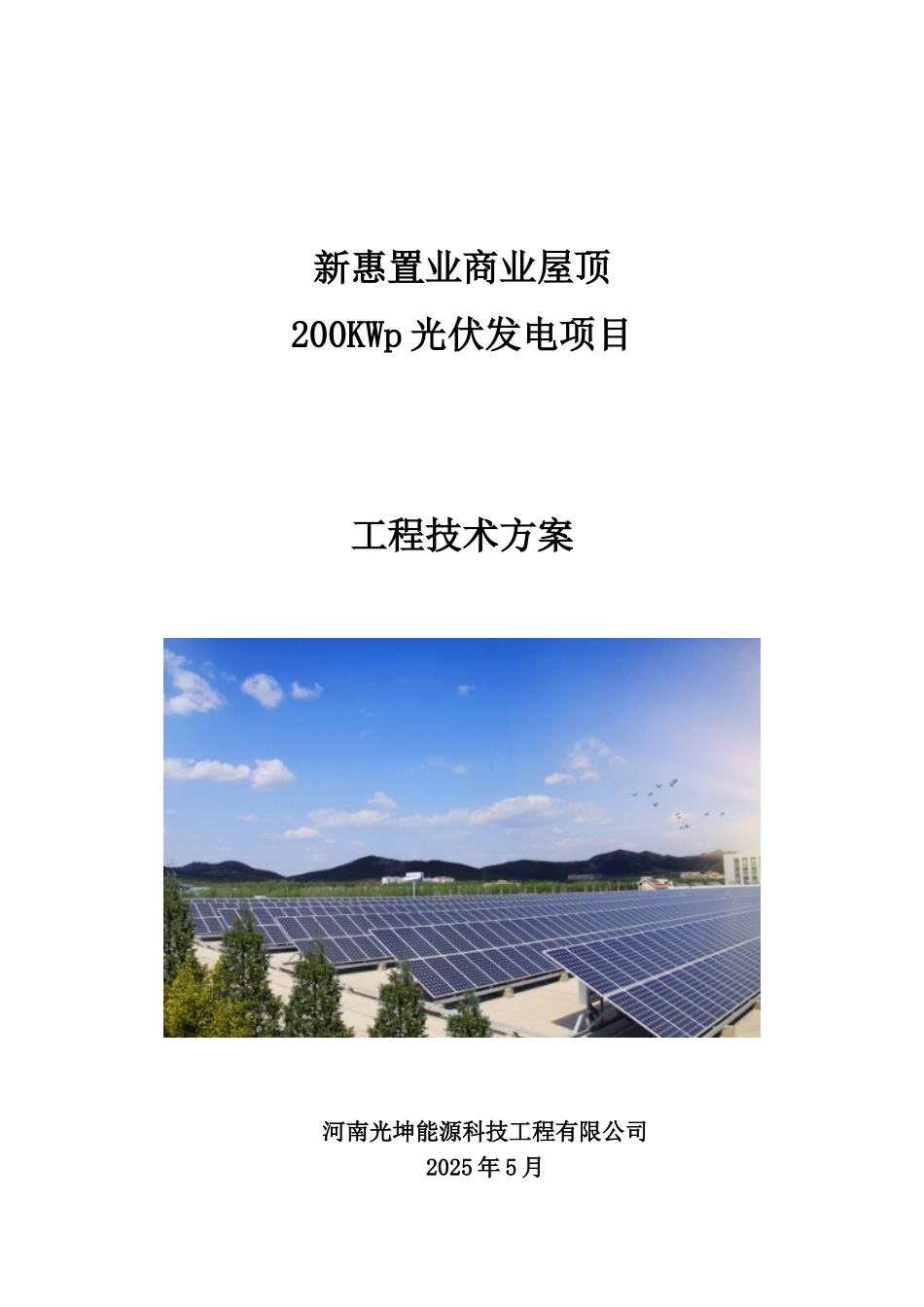

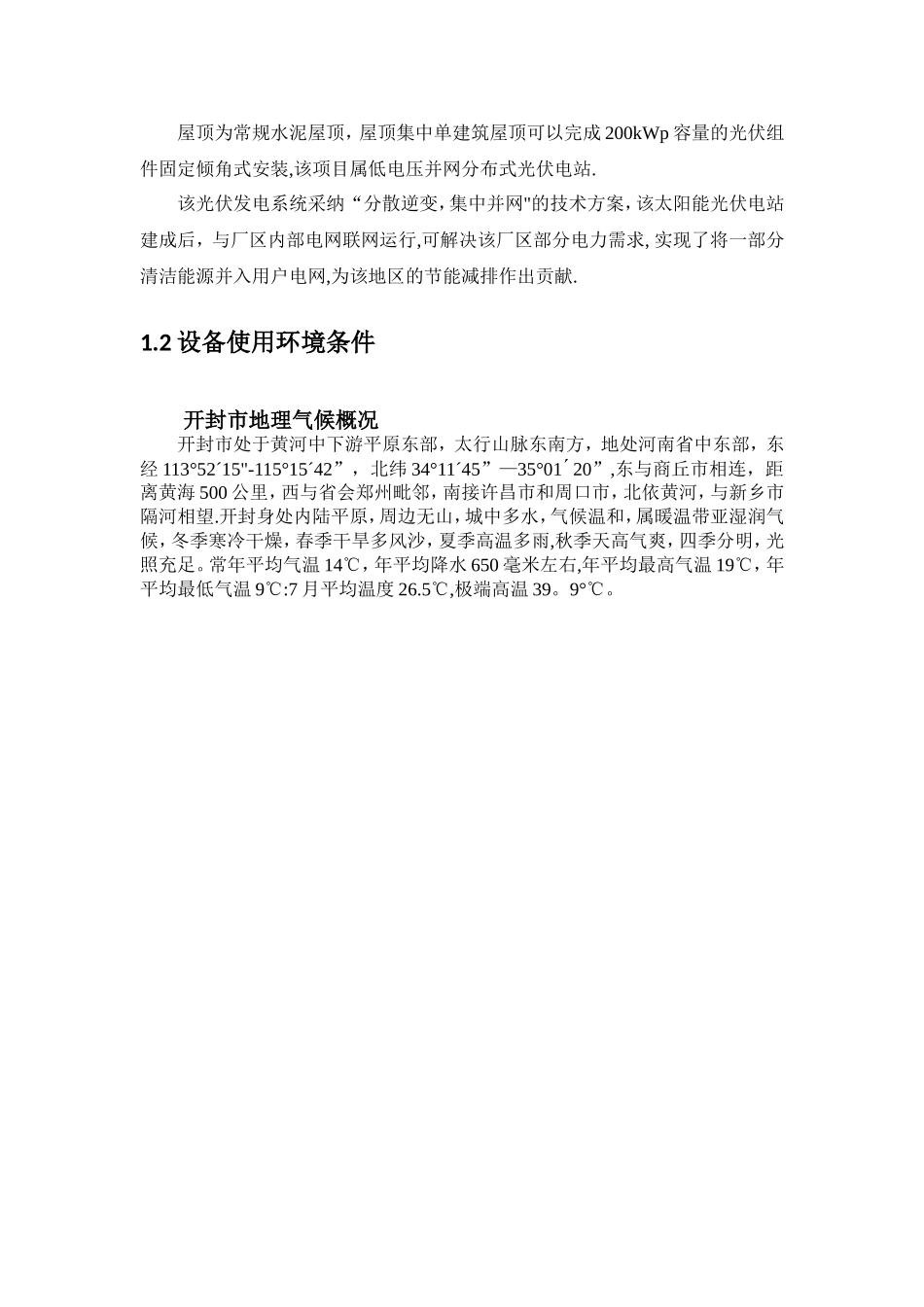

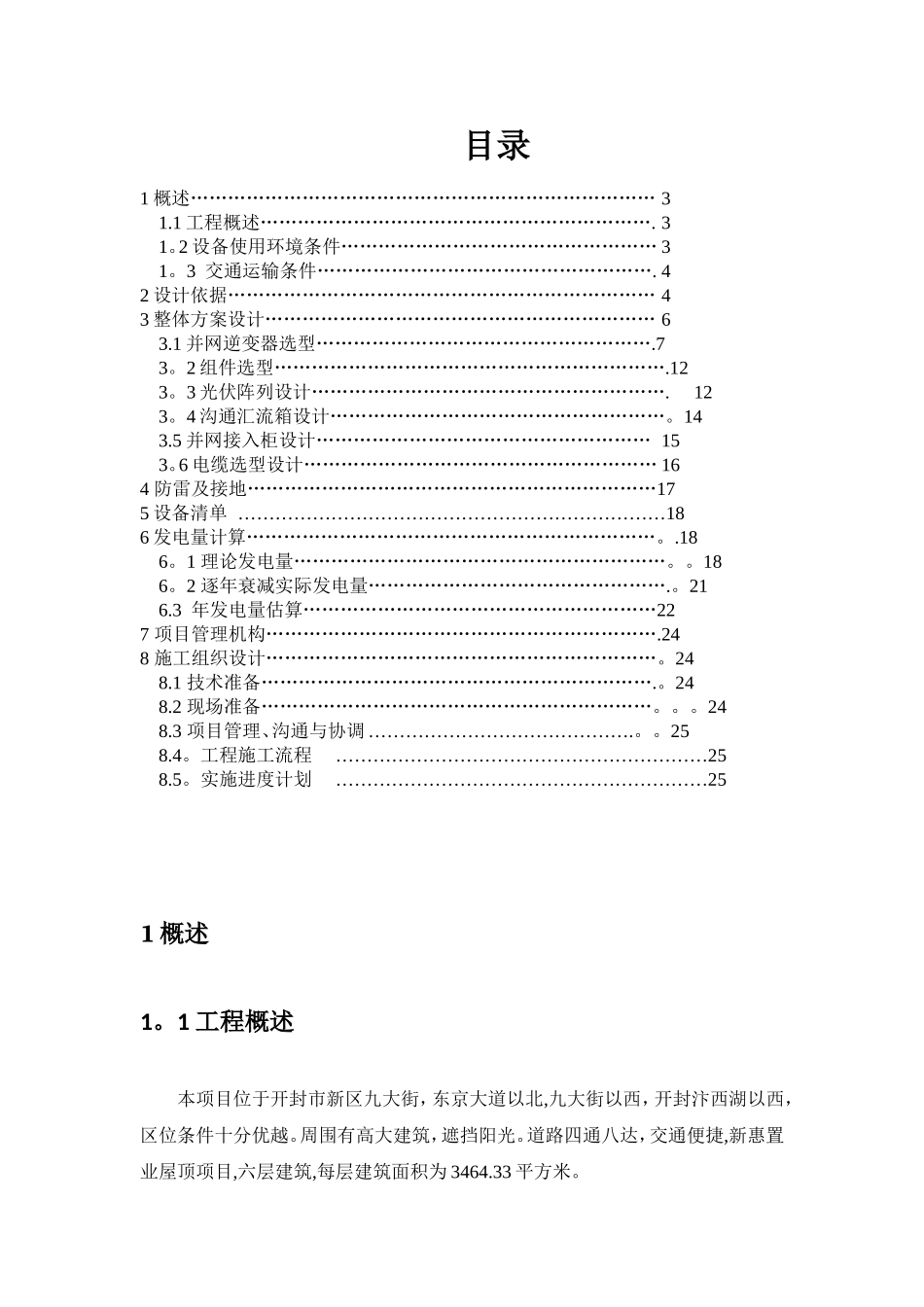

新惠置业商业屋顶200KWp 光伏发电项目工程技术方案河南光坤能源科技工程有限公司2025 年 5 月目录1 概述………………………………………………………………… 31.1 工程概述………………………………………………………. 31。2 设备使用环境条件…………………………………………… 31。3 交通运输条件………………………………………………. 42 设计依据…………………………………………………………… 43 整体方案设计……………………………………………………… 63.1 并网逆变器选型……………………………………………….73。2 组件选型……………………………………………………….123。3 光伏阵列设计………………………………………………….123。4 沟通汇流箱设计………………………………………………。143.5 并网接入柜设计……………………………………………… 153。6 电缆选型设计………………………………………………… 164 防雷及接地…………………………………………………………175 设备清单 ……………………………………………………………186 发电量计算…………………………………………………………。.186。1 理论发电量……………………………………………………。。186。2 逐年衰减实际发电量………………………………………….。216.3 年发电量估算…………………………………………………227 项目管理机构……………………………………………………….248 施工组织设计………………………………………………………。248.1 技术准备……………………………………………………….。248.2 现场准备………………………………………………………。。。248.3 项目管理、沟通与协调 …………………………………….。。258.4。工程施工流程……………………………………………………258.5。实施进度计划……………………………………………………251 概述1。1 工程概述本项目位于开封市新区九大街，东京大道以北,九大街以西，开封汴西湖以西，区位条件十分优越。周围有高大建筑，遮挡阳光。道路四通八达，交通便捷,新惠置业屋顶项目,六层建筑,每层建筑面积为 3464.33 平方米。屋顶为常规水泥屋顶，屋顶集中单建筑屋顶可以完成 200kWp 容量的光伏组件固定倾角式安装,该项目属低电压并网分布式光伏电站.该光伏发电系统采纳“分散逆变，集中并网"的技术方案，该太阳能光伏电站建成...
