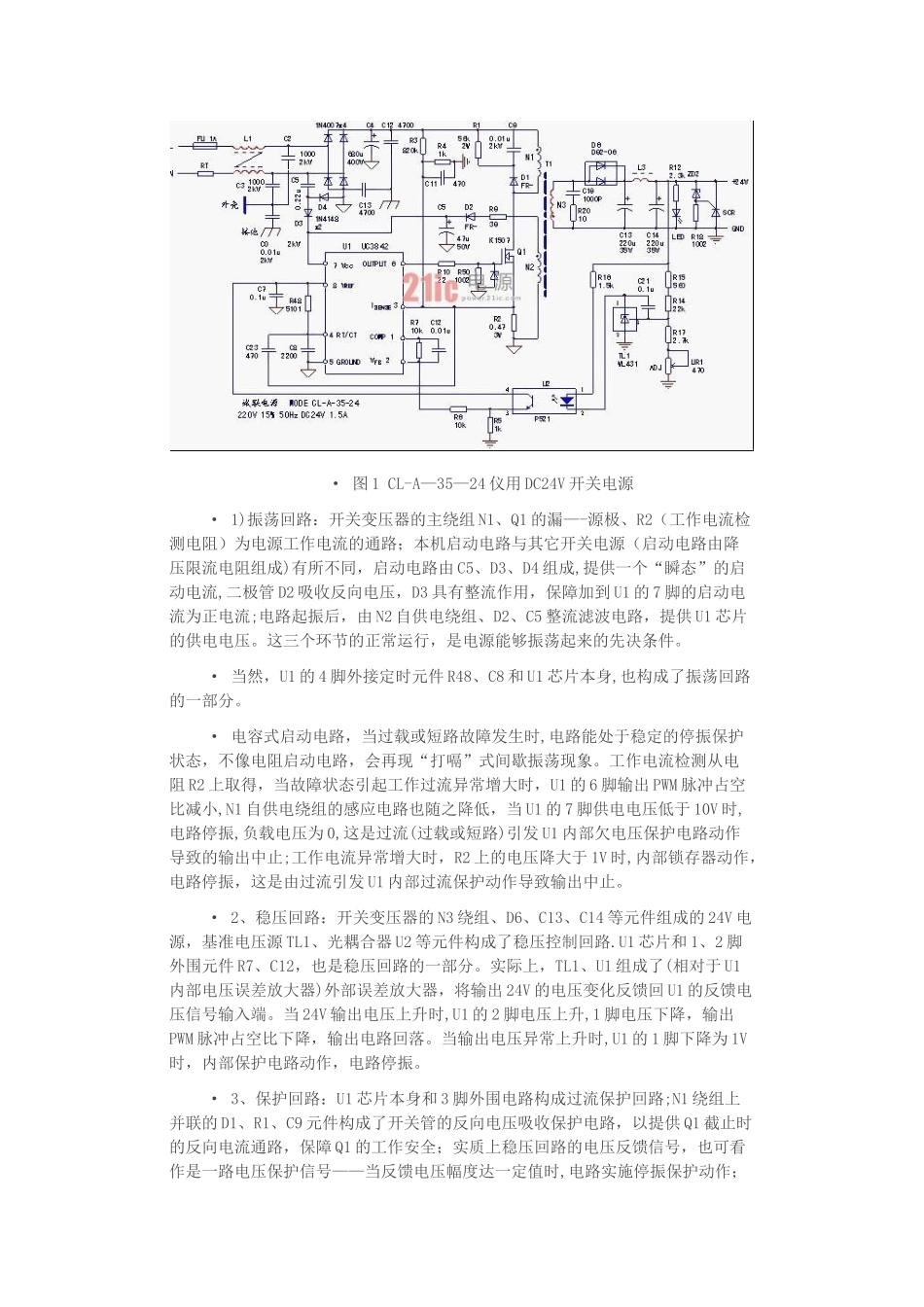

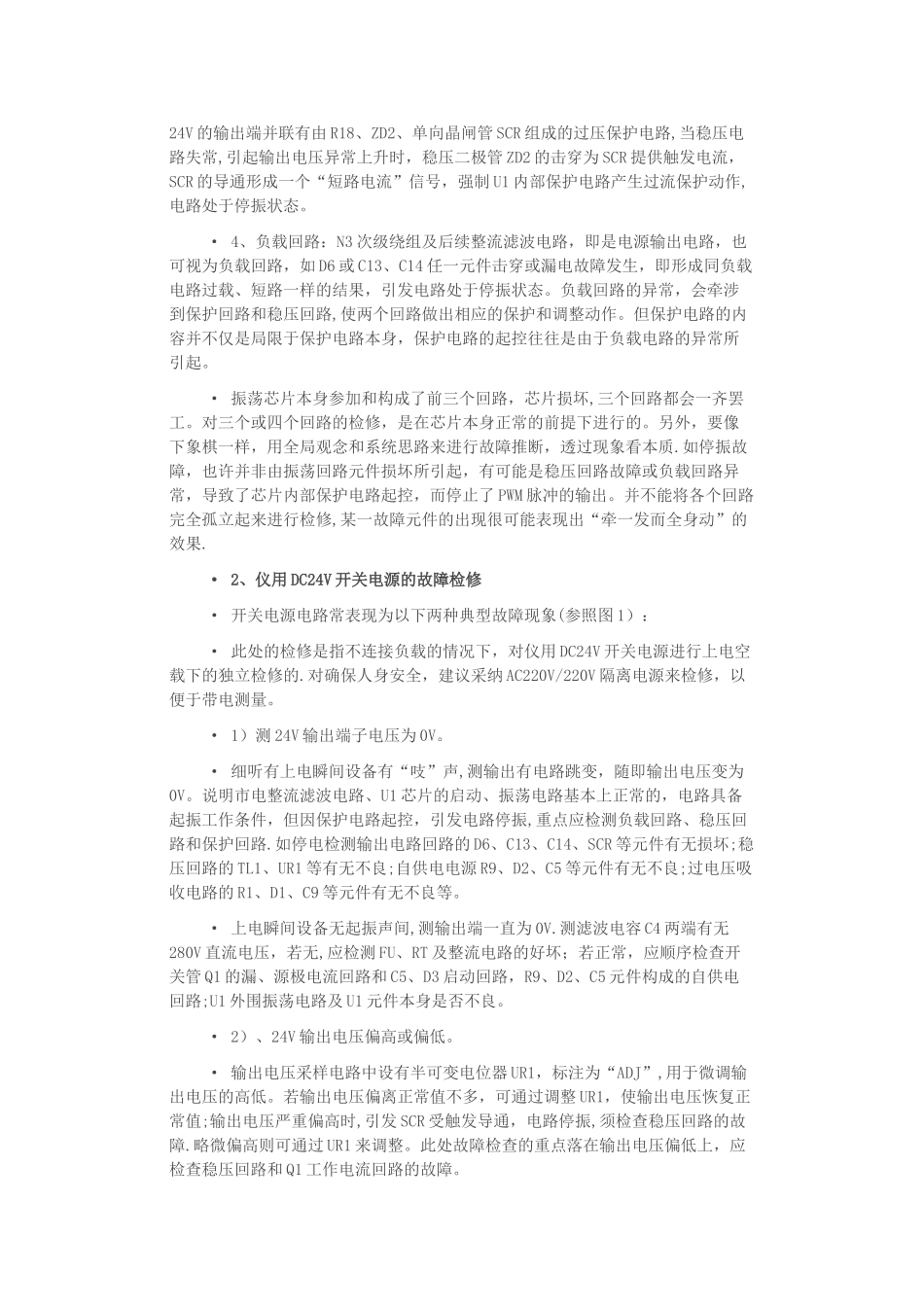

24V 开关电源原理和维修时间：2013—01-05 来源: 作者：· 电源是任何电子设备必不可缺的一个部分。有些设备具有自备电源，有些设备，如温度压力传感器等，则需另外配用适宜的电源——DC24V 电源 。随着各类传感器在工业控制领域的大量应用，相应的电源产品的供给也形成了一定的规模，高效率、模块化的仪用 DC24V 电源产品逐渐独立出来,成为了“专用电源设备";一些生产线自动控制设备，对供电电源有一定的要求,需要沟通稳压供电，各类沟通稳压电源设备，能提供较为稳压的电源供给；一些设备，如工业电脑,为满足数据记忆,应急事件处理等要求，除要求稳压供电外,还需要在电网停电时，能实现不间歇供电,UPS 一类电源设备产品也应运而生。· 其实,从广义上讲，变频调速控制器、直流电动机调速器、电焊机、电镀机等设备，均可列入电源设备，但上述设备已有专著介绍，本文仅就自动化控制中常用到的，但其电路资料相匮乏甚至为空白的 DC24V 仪用电源做出电路原理分析和故障检修指导。· 仪用 DC24V 开关电源· 仪用 DC24V 开关电源，是一个独立的电源产品,常常作为压力、温度传感器、旋转编码器等检测仪器的专用稳定直流电源。有众多厂商生产和经销该类产品，整机电路组装于一个易于安装和电磁屏蔽良好的金属壳体中，输入/输出端子便于进行线路的连接，故障率低，耐受较为恶劣的工业生环境。· CL-A—35—24 仪用 DC24V 开关电源，是额定功率为 35W，输出额定(可调整)电压为 DC24V 的开关电源产品，稳压精度较高，对过载、短路故障有较好的保护功能。· 开关电源电路,为直-交-直型的逆变电路，是一种电压和功率的变换器，将直流电压和功率转换为脉冲电压，再整流成为另一种直流电压.输入、输出电压由开关变压器相隔离,开关变压器起到功率传递、电压/电流变换的作用.本机电路中的开关变压器为降压变压器.整机电路由市电整流滤波电路、PWM 脉冲生成电路、逆变功率开关电路和开关变压器二次整流电路、稳压控制和过载保护电路组成。具体电路构成见下图 1.· 1、电路构成和工作原理分析· 电路以 UC3842 振荡芯片为核心，构成逆变、整流电路.UC3842 一种高性能单端输出式电流控制型脉宽调制器芯片,相关引脚功能及内部电路原理已有介绍，此处从略。AC220V 电源经共模滤波器 L1 引入，能较好抑制从电网进入的和从电源本身向辐射的高频干扰,沟通电压经桥式整流电路、电容 C4 滤波成为约 280V 的不稳定直流电压,作为由振荡...
