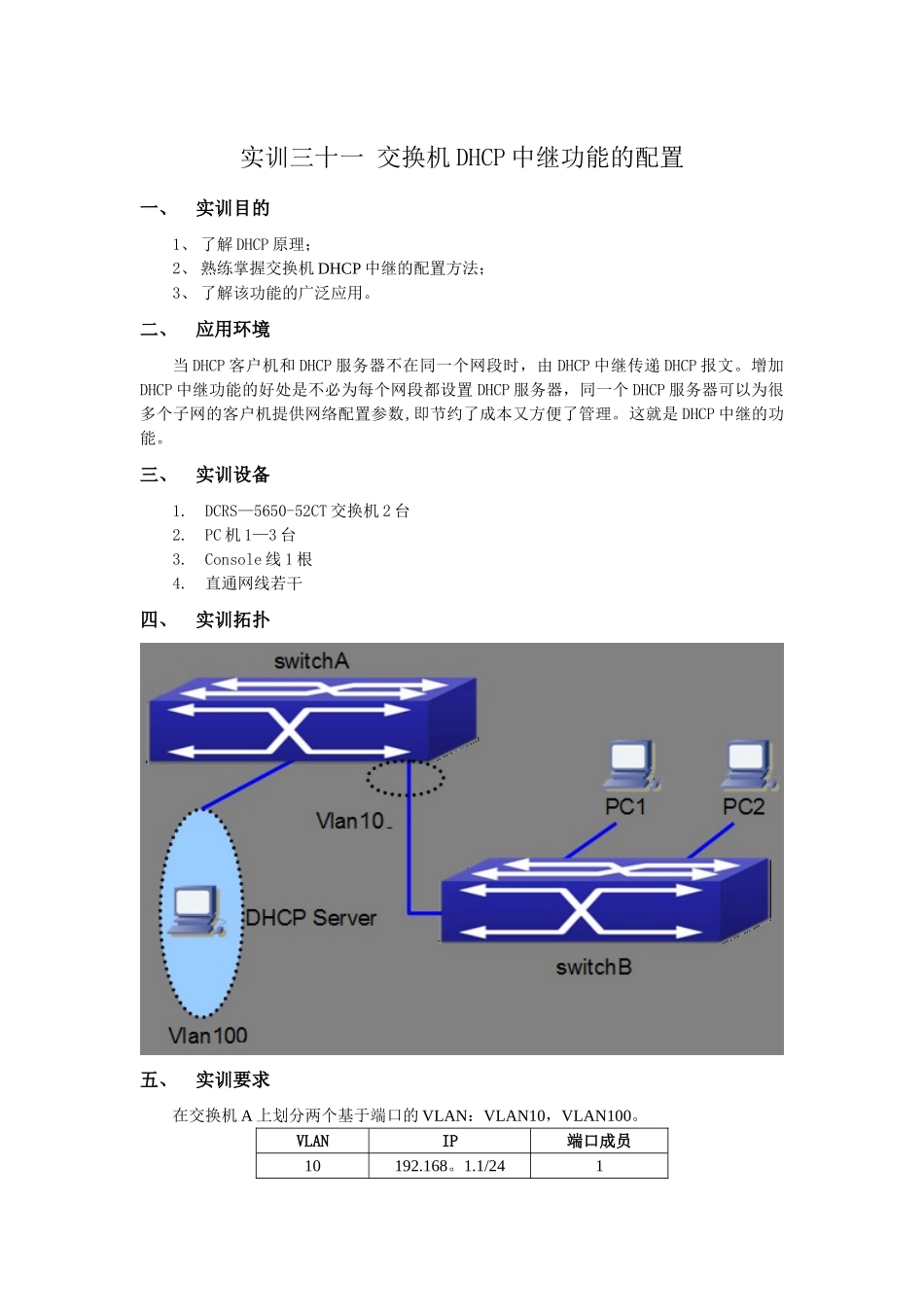

实训三十一 交换机 DHCP 中继功能的配置一、实训目的1、 了解 DHCP 原理；2、 熟练掌握交换机 DHCP 中继的配置方法；3、 了解该功能的广泛应用。二、应用环境当 DHCP 客户机和 DHCP 服务器不在同一个网段时，由 DHCP 中继传递 DHCP 报文。增加DHCP 中继功能的好处是不必为每个网段都设置 DHCP 服务器，同一个 DHCP 服务器可以为很多个子网的客户机提供网络配置参数,即节约了成本又方便了管理。这就是 DHCP 中继的功能。三、实训设备1.DCRS—5650-52CT 交换机 2 台2.PC 机 1—3 台3.Console 线 1 根4.直通网线若干四、实训拓扑五、实训要求在交换机 A 上划分两个基于端口的 VLAN：VLAN10，VLAN100。VLANIP端口成员10192.168。1.1/24110010。1。157.100/2424交换机 A 的端口 24 连接一台 DHCP 服务器，服务器的地址为 10.1。157.1/24；交换机 A 的端口 1 连接交换机 B 的 24 口；交换机 B 恢复出场设备,不作任何配置，当成 HUB 来用。DHCP 服务器的地址池中的地址范围为：192。168.1.10/24-192。168.1。100/24。六、实训步骤第一步：交换机全部恢复出厂设置，创建 vlan10 和 vlan100.switch(Config)＃switch(Config）#vlan 10switch(Config-Vlan10）＃switchport interface Ethernet 0/0/1 switch（Config—Vlan10)#exitswitch（Config)#vlan 100switch（Config—Vlan100）#switchport interface Ethernet 0/0/24switch(Config—Vlan100）＃exit第二步：给交换机设置 IP 地址.switch（Config）＃interface vlan 10 switch(Config—If-Vlan10)＃ip address 192。168.1.1 255.255。255.0 switch(Config-If—Vlan10）＃no shutdown switch（Config)＃interface vlan 100 switch(Config-If—Vlan100)#ip address 10。1。157。100 255.255.255.0 switch（Config—If—Vlan100)#no shutdown 第三步：配置 DHCP 中继switch(Config）#service dhcpswitch(Config)#ip forward-protocol udp bootpsswitch（Config）#interface vlan 10switch（Config-If—Vlan10）＃ip helper-address 10.1.157。1switch(Config-If—Vlan10）#exitswitch（Config)#第四步：验证实训。使用“ipconfig/renew”命令在 PC 的 dos 命令行中检查是否得到了正确的 IP.七、注意事项和排错1、 若中间负责转发 DHCP 报文的交换机、路由器不具备 DHCP 中继功能，建议替换掉...
