35kV变电站保护定值的计算VIP专享

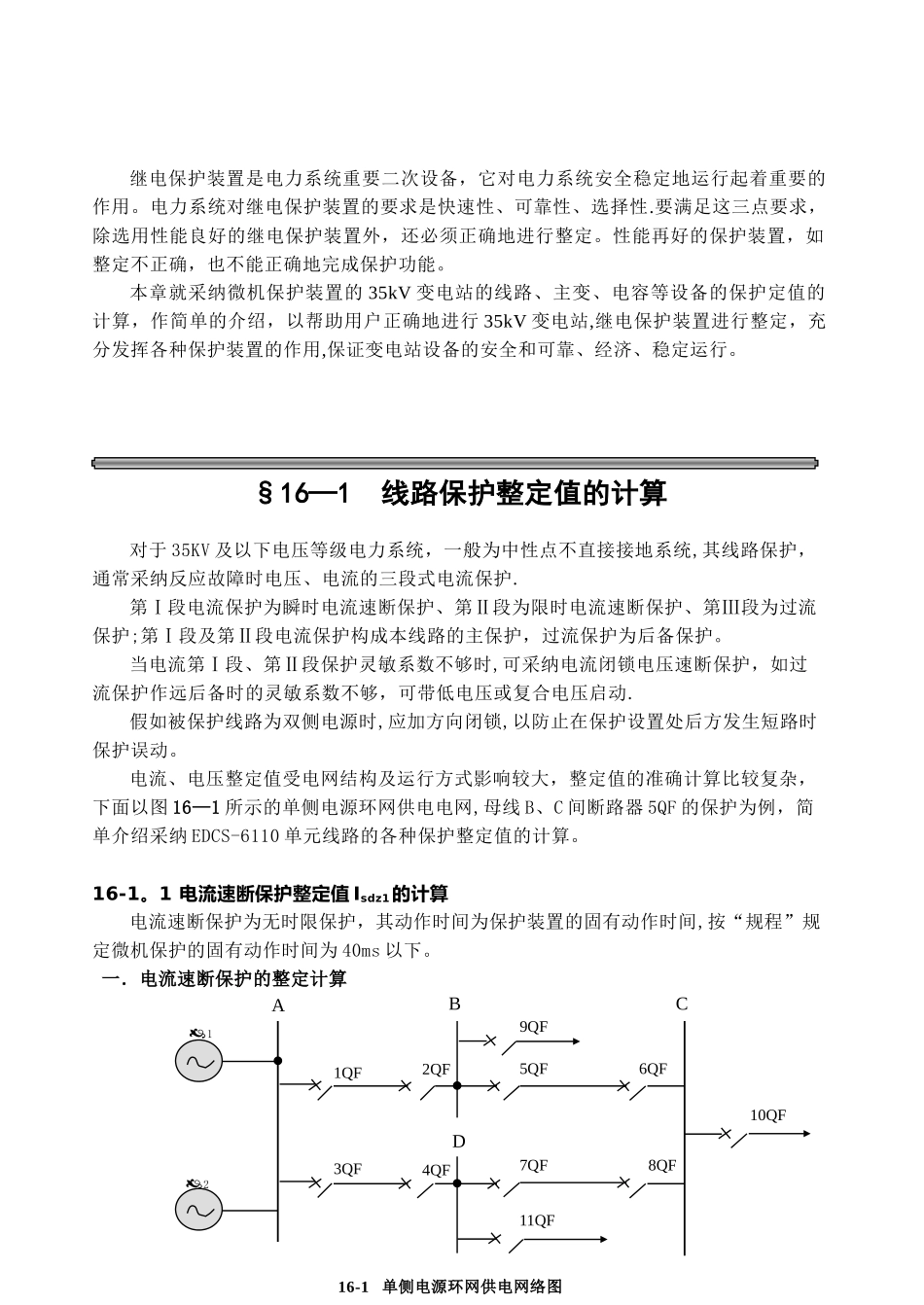

35kV 变电站保护定值的计算继电保护装置是电力系统重要二次设备，它对电力系统安全稳定地运行起着重要的作用。电力系统对继电保护装置的要求是快速性、可靠性、选择性.要满足这三点要求，除选用性能良好的继电保护装置外，还必须正确地进行整定。性能再好的保护装置，如整定不正确，也不能正确地完成保护功能。本章就采纳微机保护装置的 35kV 变电站的线路、主变、电容等设备的保护定值的计算，作简单的介绍，以帮助用户正确地进行 35kV 变电站,继电保护装置进行整定，充分发挥各种保护装置的作用,保证变电站设备的安全和可靠、经济、稳定运行。§16—1 线路保护整定值的计算对于 35KV 及以下电压等级电力系统，一般为中性点不直接接地系统,其线路保护，通常采纳反应故障时电压、电流的三段式电流保护.第Ⅰ段电流保护为瞬时电流速断保护、第Ⅱ段为限时电流速断保护、第Ⅲ段为过流保护;第Ⅰ段及第Ⅱ段电流保护构成本线路的主保护，过流保护为后备保护。当电流第Ⅰ段、第Ⅱ段保护灵敏系数不够时,可采纳电流闭锁电压速断保护，如过流保护作远后备时的灵敏系数不够，可带低电压或复合电压启动.假如被保护线路为双侧电源时,应加方向闭锁,以防止在保护设置处后方发生短路时保护误动。电流、电压整定值受电网结构及运行方式影响较大，整定值的准确计算比较复杂，下面以图 16—1 所示的单侧电源环网供电电网,母线 B、C 间断路器 5QF 的保护为例，简单介绍采纳 EDCS-6110 单元线路的各种保护整定值的计算。16-1。1 电流速断保护整定值 Isdz1的计算电流速断保护为无时限保护，其动作时间为保护装置的固有动作时间,按“规程”规定微机保护的固有动作时间为 40ms 以下。一．电流速断保护的整定计算16-1 单侧电源环网供电网络图1QF3QF2QF4QF5QF7QF11QF9QF6QF8QF10QFABC1D21. 电流速断保护动作电流整定值 Iszd1的基本计算公式：根据保护的选择性要求，电流速断保护只有在本线路内发生短路时才动作，为使计算简单，通常取线路末端母线(母线 C)短路来计算线路短路电流 Idmax,考虑到末端母线上其它线路近端短路时，短路电流与母线短路电流接近，为保证电流速断保护不误动，则电流速断保护电流整定值为：为电流速断保护的可靠系数，一般取 1.2～1。3。 为最大运行方式下，线路末端三相短路的最大电流.可靠系数 系考虑以下因素的影响而设置a．躲过末端母线（母线 C）上其它线路近端短路的短路电流b． 短路电流的计算误差c． 短路时...
