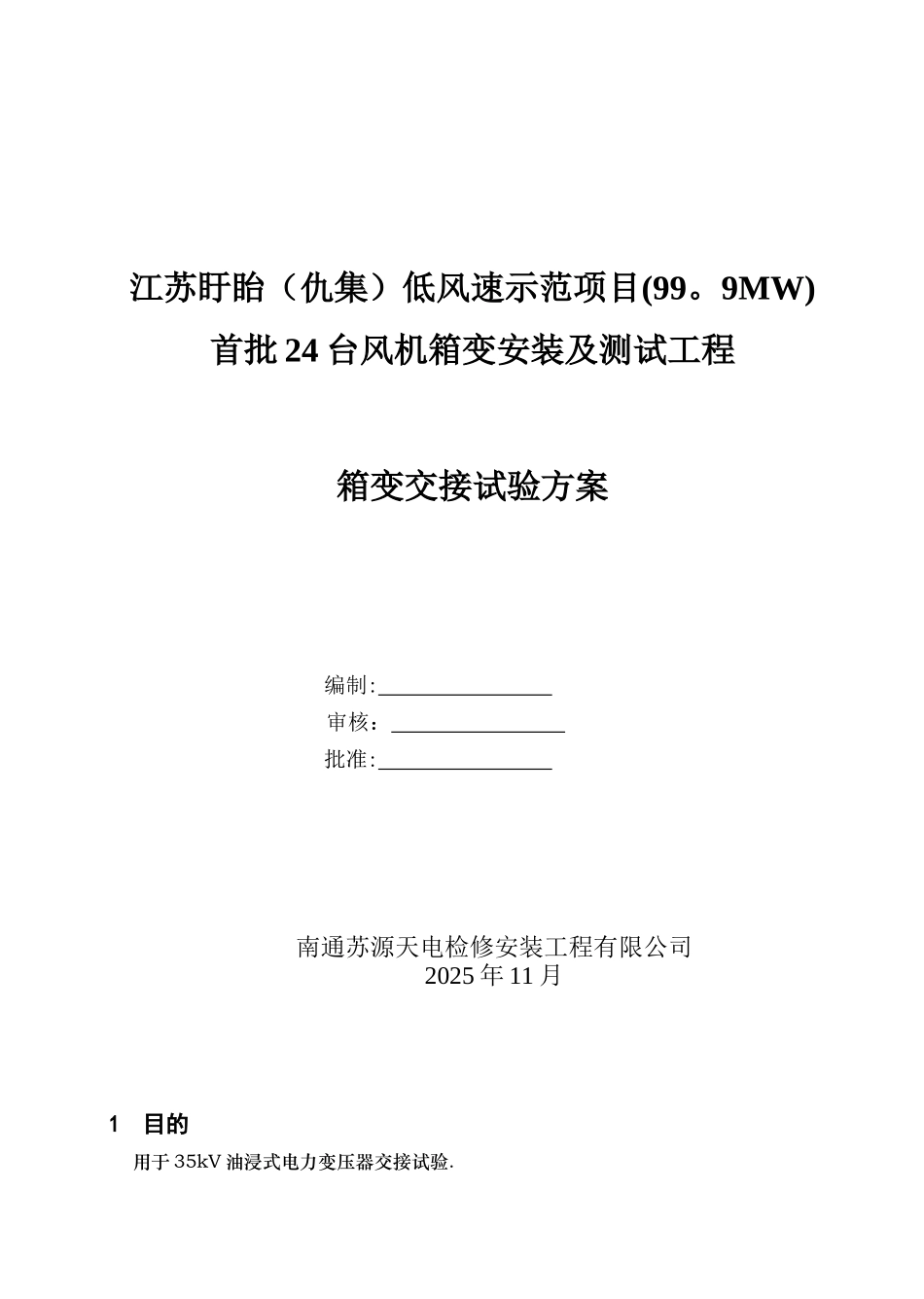

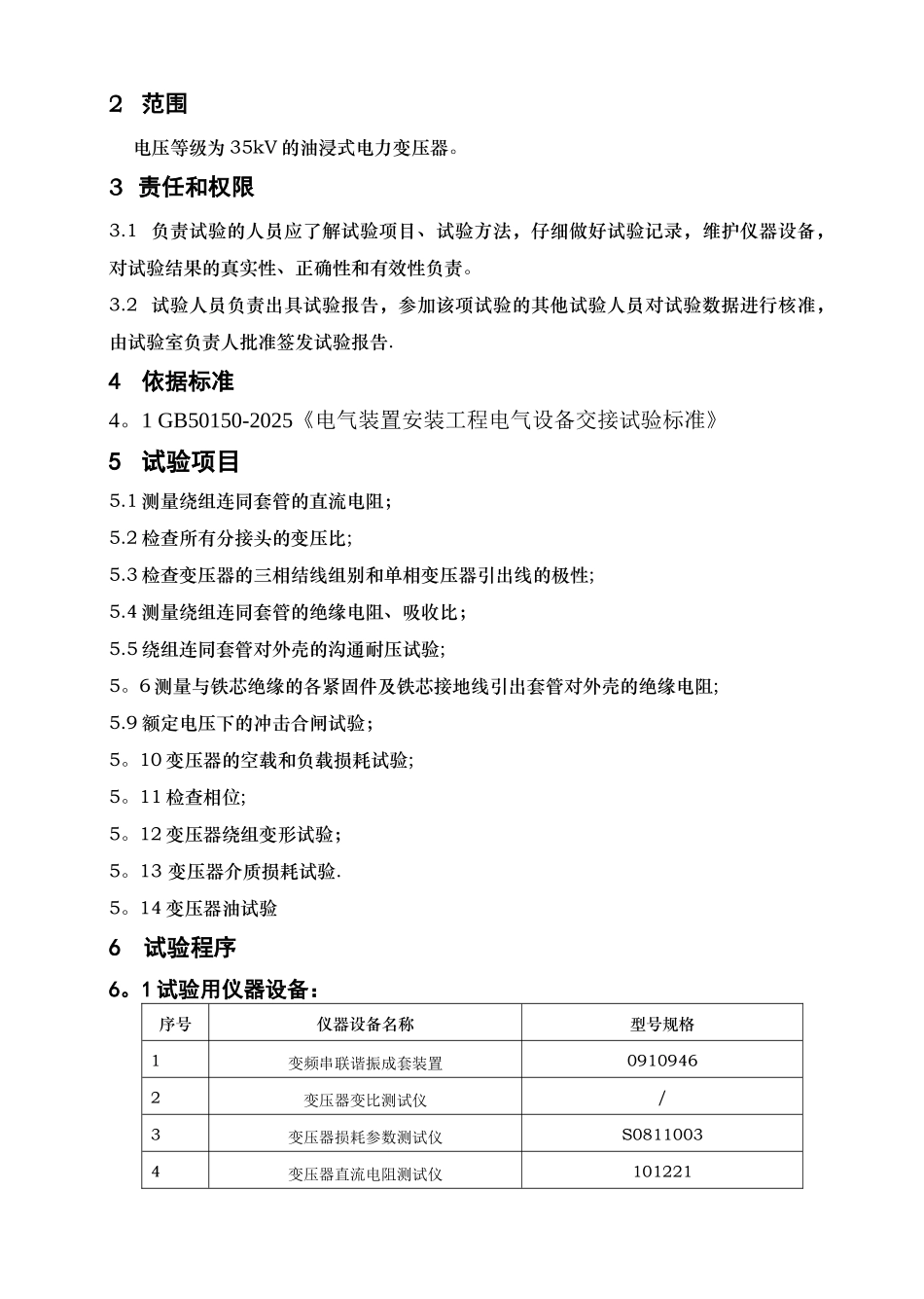

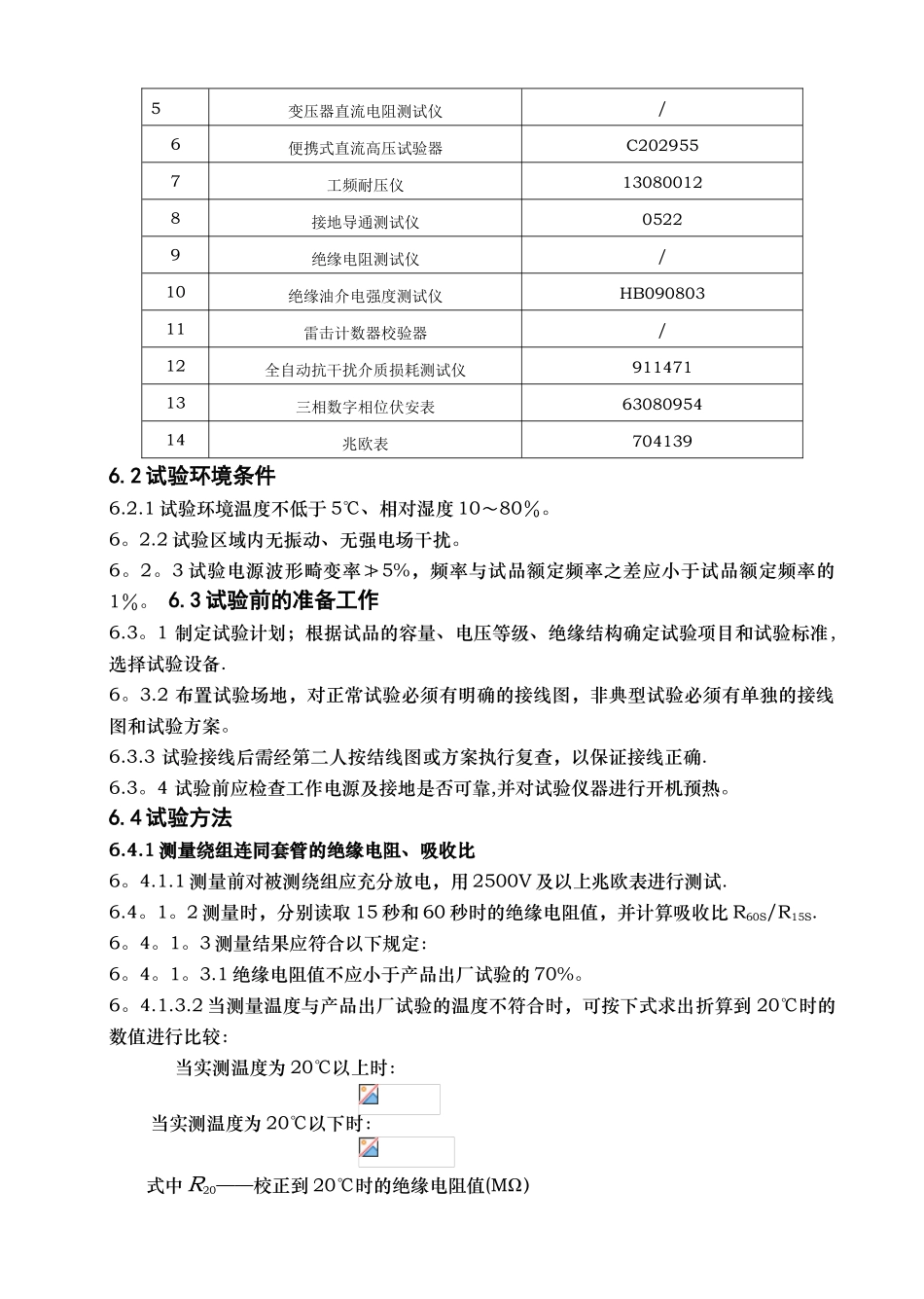

江苏盱眙（仇集）低风速示范项目(99。9MW)首批 24 台风机箱变安装及测试工程箱变交接试验方案编制: 审核： 批准: 南通苏源天电检修安装工程有限公司2025 年 11 月1目的 用于 35kV 油浸式电力变压器交接试验.2 范围 电压等级为 35kV 的油浸式电力变压器。3 责任和权限3.1 负责试验的人员应了解试验项目、试验方法，仔细做好试验记录，维护仪器设备，对试验结果的真实性、正确性和有效性负责。3.2 试验人员负责出具试验报告，参加该项试验的其他试验人员对试验数据进行核准，由试验室负责人批准签发试验报告.4依据标准4。1 GB50150-2025《电气装置安装工程电气设备交接试验标准》5试验项目5.1 测量绕组连同套管的直流电阻；5.2 检查所有分接头的变压比;5.3 检查变压器的三相结线组别和单相变压器引出线的极性;5.4 测量绕组连同套管的绝缘电阻、吸收比；5.5 绕组连同套管对外壳的沟通耐压试验;5。6 测量与铁芯绝缘的各紧固件及铁芯接地线引出套管对外壳的绝缘电阻;5.9 额定电压下的冲击合闸试验；5。10 变压器的空载和负载损耗试验;5。11 检查相位;5。12 变压器绕组变形试验；5。13 变压器介质损耗试验.5。14 变压器油试验6 试验程序6。1 试验用仪器设备：序号仪器设备名称型号规格1变频串联谐振成套装置09109462变压器变比测试仪/3变压器损耗参数测试仪S08110034变压器直流电阻测试仪1012215变压器直流电阻测试仪/6便携式直流高压试验器C2029557工频耐压仪130800128接地导通测试仪05229绝缘电阻测试仪/10绝缘油介电强度测试仪HB09080311雷击计数器校验器/12全自动抗干扰介质损耗测试仪91147113三相数字相位伏安表6308095414兆欧表7041396.2 试验环境条件6.2.1 试验环境温度不低于 5℃、相对湿度 10～80％。6。2.2 试验区域内无振动、无强电场干扰。6。2。3 试验电源波形畸变率≯5%，频率与试品额定频率之差应小于试品额定频率的1％。 6.3 试验前的准备工作6.3。1 制定试验计划；根据试品的容量、电压等级、绝缘结构确定试验项目和试验标准,选择试验设备.6。3.2 布置试验场地，对正常试验必须有明确的接线图，非典型试验必须有单独的接线图和试验方案。6.3.3 试验接线后需经第二人按结线图或方案执行复查，以保证接线正确.6.3。4 试验前应检查工作电源及接地是否可靠,并对试验仪器进行开机预热。6.4 试验方法6.4.1 测量绕组连同套管的绝缘电阻、吸收比6。4.1.1 测量前对被测绕组应充分放电，用 2500...
