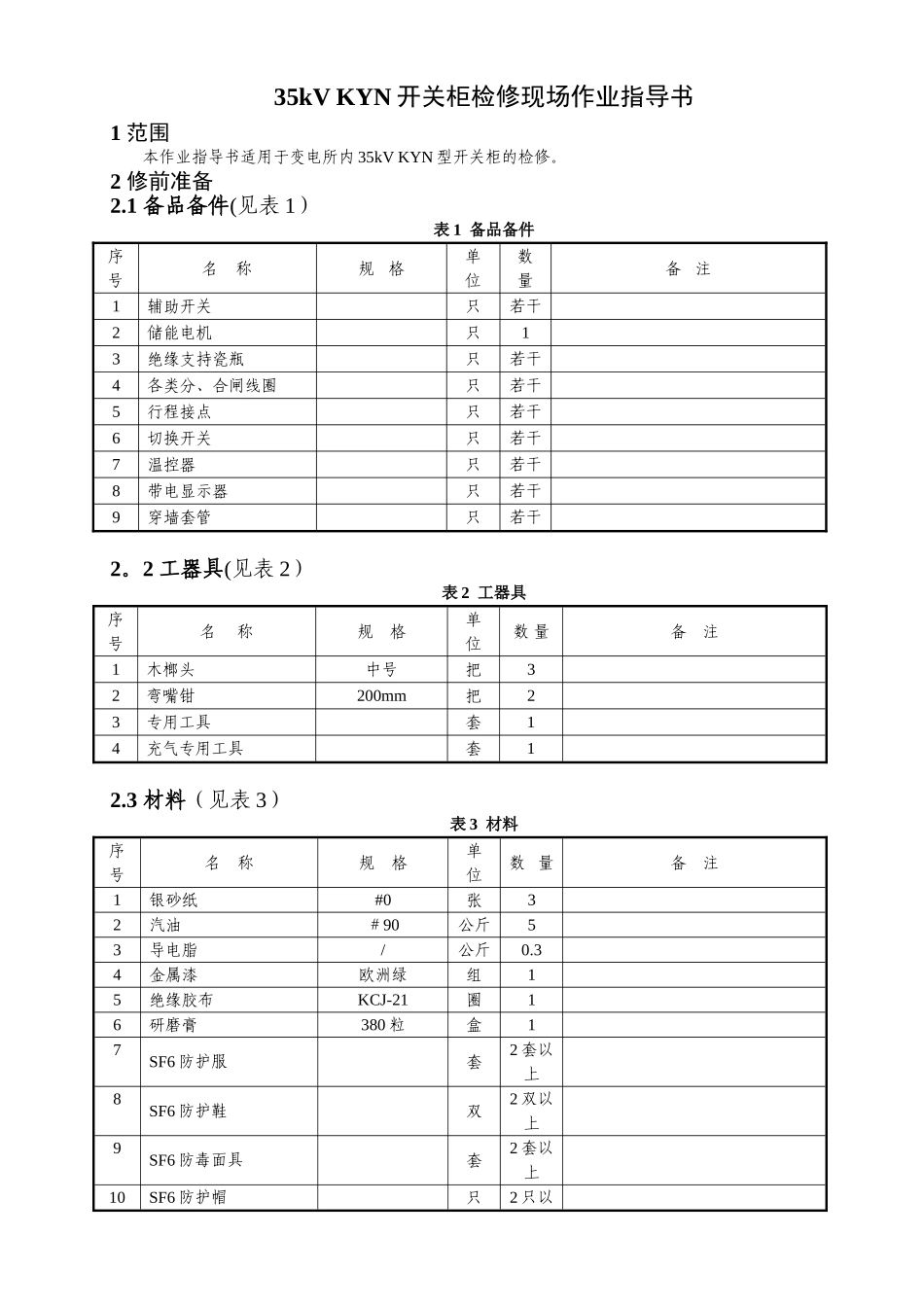

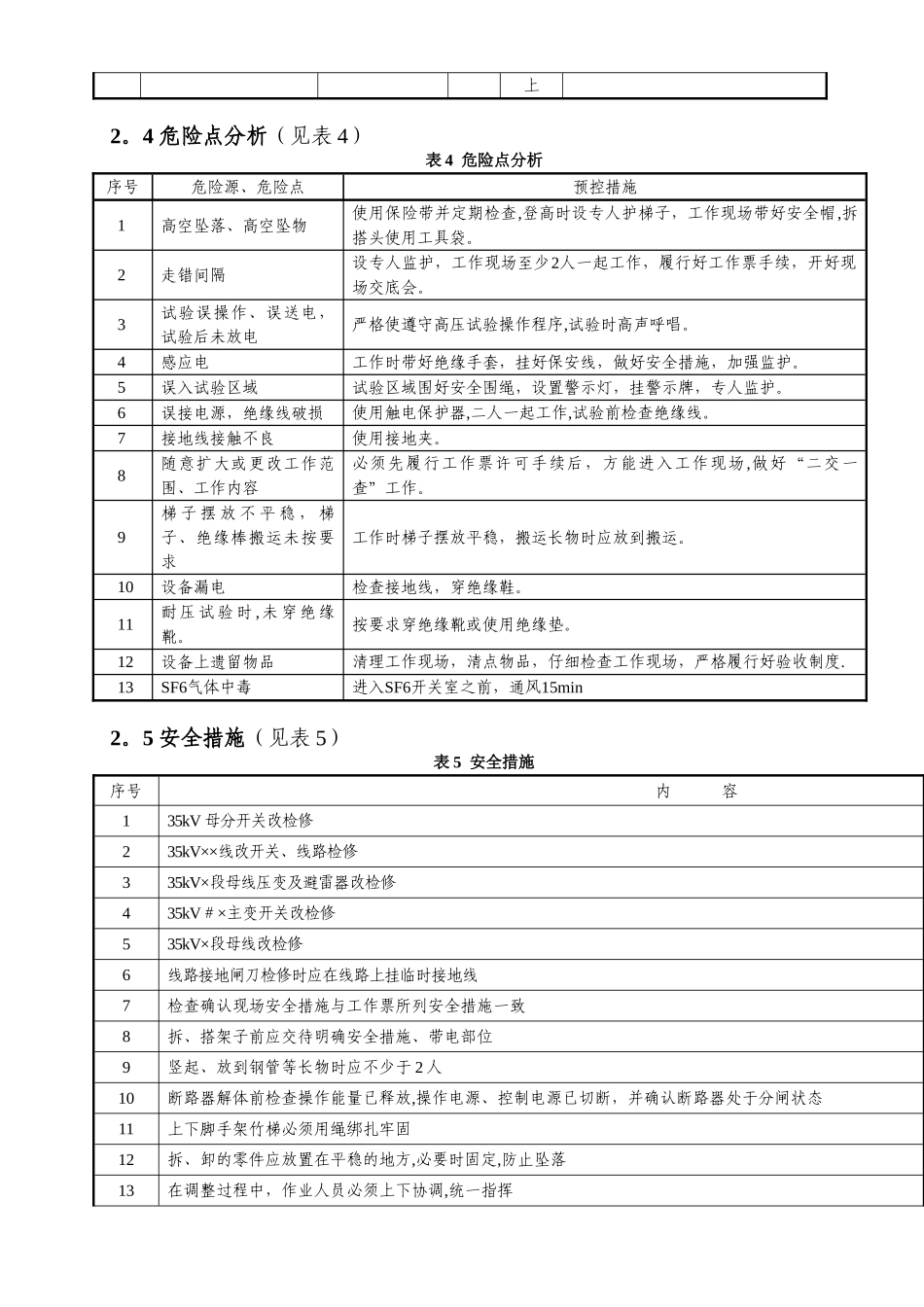

35kV KYN 开关柜检修现场作业指导书1 范围本作业指导书适用于变电所内 35kV KYN 型开关柜的检修。2 修前准备2.1 备品备件(见表 1）表 1 备品备件序号名 称规 格单 位数 量备 注1辅助开关只若干2储能电机只13绝缘支持瓷瓶只若干4各类分、合闸线圈只若干5行程接点只若干6切换开关只若干7温控器只若干8带电显示器只若干9穿墙套管只若干2。2 工器具(见表 2）表 2 工器具序号名 称规 格单 位数 量备 注1木榔头中号把32弯嘴钳200mm把23专用工具套14充气专用工具套12.3 材料（见表 3）表 3 材料序号名 称规 格单 位数 量备 注1银砂纸#0张32汽油＃90公斤53导电脂/公斤0.34金属漆欧洲绿组15绝缘胶布KCJ-21圈16研磨膏380 粒盒17SF6 防护服套2 套以上8SF6 防护鞋双2 双以上9SF6 防毒面具套2 套以上10SF6 防护帽只2 只以上2。4 危险点分析（见表 4）表 4 危险点分析序号危险源、危险点预控措施1高空坠落、高空坠物使用保险带并定期检查,登高时设专人护梯子，工作现场带好安全帽,拆搭头使用工具袋。2走错间隔设专人监护，工作现场至少2人一起工作，履行好工作票手续，开好现场交底会。3试验误操作、误送电，试验后未放电严格使遵守高压试验操作程序,试验时高声呼唱。4感应电工作时带好绝缘手套，挂好保安线，做好安全措施，加强监护。5误入试验区域试验区域围好安全围绳，设置警示灯，挂警示牌，专人监护。6误接电源，绝缘线破损使用触电保护器,二人一起工作,试验前检查绝缘线。7接地线接触不良使用接地夹。8随意扩大或更改工作范围、工作内容必须先履行工作票许可手续后，方能进入工作现场,做好“二交一查”工作。9梯 子 摆 放 不 平 稳 ， 梯子、绝缘棒搬运未按要求工作时梯子摆放平稳，搬运长物时应放到搬运。10设备漏电检查接地线，穿绝缘鞋。11耐 压 试 验 时 , 未 穿 绝 缘靴。按要求穿绝缘靴或使用绝缘垫。12设备上遗留物品清理工作现场，清点物品，仔细检查工作现场，严格履行好验收制度.13SF6气体中毒进入SF6开关室之前，通风15min2。5 安全措施（见表 5）表 5 安全措施序号内 容135kV 母分开关改检修235kV××线改开关、线路检修335kV×段母线压变及避雷器改检修435kV＃×主变开关改检修535kV×段母线改检修6线路接地闸刀检修时应在线路上挂临时接地线7检查确认现场安全措施与工作票所列安全措施一致8拆、搭架子前应交待明确安全措施、带电部位9竖起、放到钢管等长物时应不少...
