35kV高压开关柜及母线的交流耐压试验的技术方案

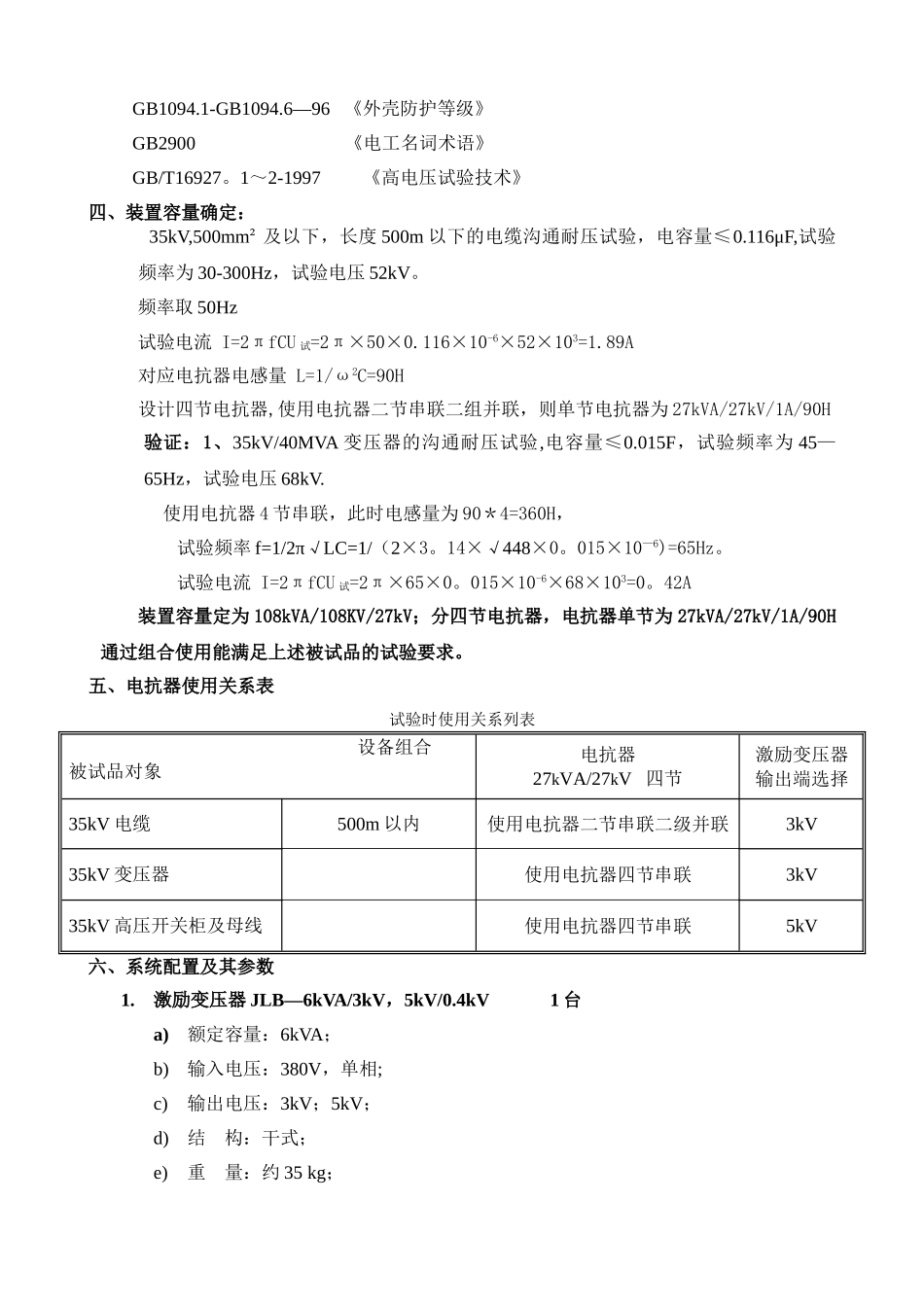

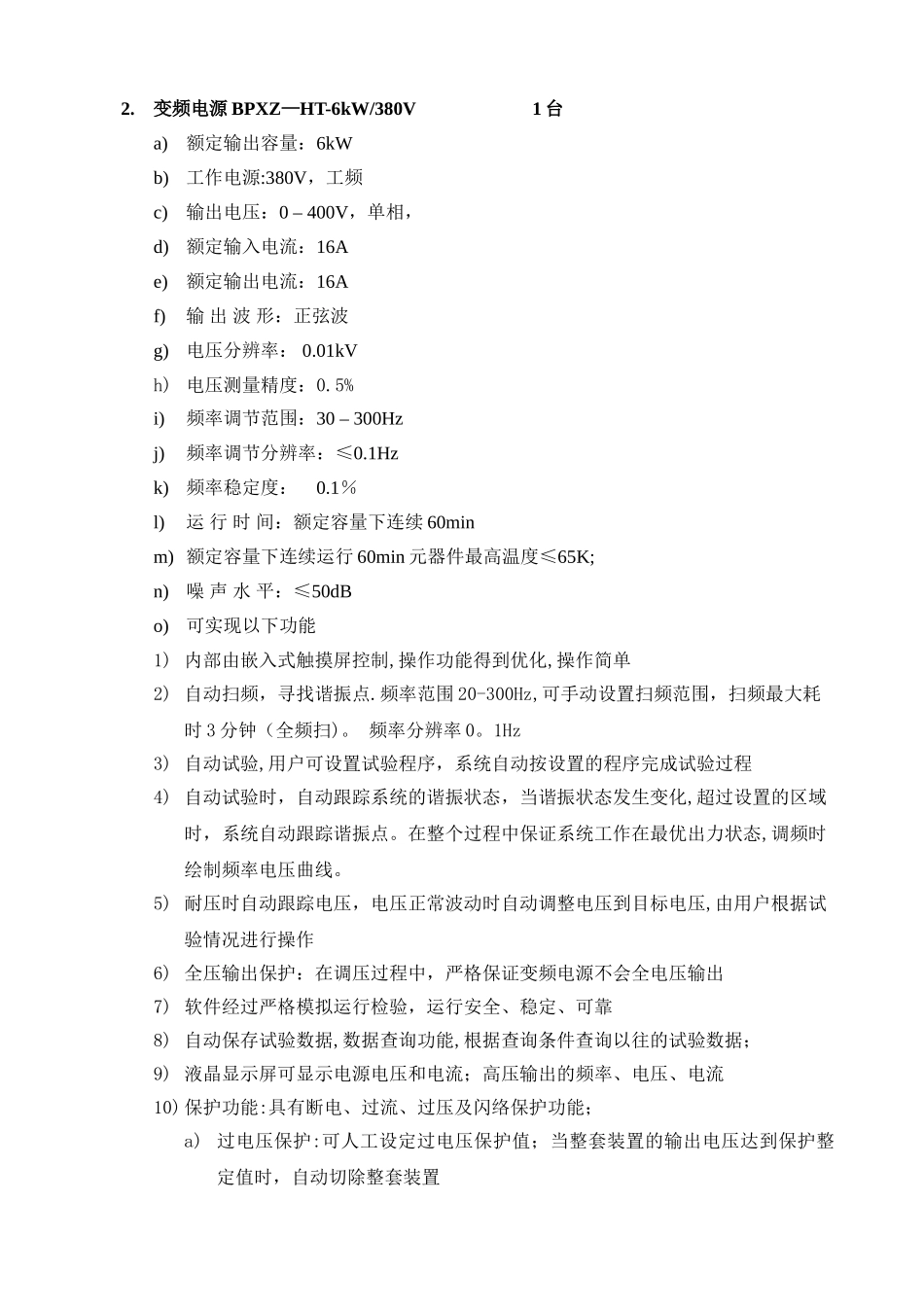

BPXZ—HT-108kVA/108kV 调频式串联谐振试验装置一、 被试品对象1 、 35kV,500mm² 及 以 下 ， 长 度 500m 以 下 的 电 缆 沟 通 耐 压 试 验 ， 电 容 量≤0。116μF，试验频率为 30-300Hz，试验电压 52kV。2、35kV/40MVA 变压器的沟通耐压试验，电容量≤ 0。015F，试验频率为 45—65Hz，试验电压 68kV。3、35kV 高压开关柜及母线的沟通耐压试验，试验频率为 30-300Hz，试验电压不超过 100kV。工作环境1. 环境温度：－150C –45 0C；2. 相对湿度：≤90%RH；3. 海拔高度： ≤2500 米；二、 装置主要技术参数及功能1.额定容量：108kVA;2.输入电源:单相 380V 电压，频率为 50Hz；3.额定电压：108kV；27kV；4.额定电流：1A；4A;5.工作频率：30—300Hz；6.波形畸变率：输出电压波形畸变率≤1％；7.工作时间：额定负载下允许连续 60min;8.温 升：额定负载下连续运行 60min 后温升≤65K；9.品质因素：装置自身 Q≥30（f=45Hz)；10. 保护功能： 对被试品具有过流、过压及试品闪络保护（详见变频电源部分)；11. 测量精度：系统有效值 1。5 级；三、 设备遵循标准GB10229-88 《电抗器》GB1094 《电力变压器》GB50150-2025 《电气装置安装工程电气设备交接试验标准》DL/T 596—1996 《电力设备预防性试验规程》 GB1094.1-GB1094.6—96 《外壳防护等级》GB2900 《电工名词术语》GB/T16927。1～2-1997 《高电压试验技术》四、装置容量确定： 35kV,500mm² 及以下，长度 500m 以下的电缆沟通耐压试验，电容量≤0.116μF,试验频率为 30-300Hz，试验电压 52kV。频率取 50Hz试验电流 I=2πfCU 试=2π×50×0.116×10-6×52×103=1.89A对应电抗器电感量 L=1/ω2C=90H设计四节电抗器,使用电抗器二节串联二组并联，则单节电抗器为 27kVA/27kV/1A/90H验证：1、35kV/40MVA 变压器的沟通耐压试验,电容量≤0.015F，试验频率为 45—65Hz，试验电压 68kV. 使用电抗器 4 节串联，此时电感量为 90＊4=360H，试验频率 f=1/2π√LC=1/（2×3。14×√448×0。015×10—6)=65Hz。试验电流 I=2πfCU 试=2π×65×0。015×10-6×68×103=0。42A 装置容量定为 108kVA/108KV/27kV；分四节电抗器，电抗器单节为 27kVA/27kV/1A/90H通过组合使用能满足上述被试品的试验要求。五、电抗器使用关系表试验时使用关系列表设备组合被试品对象电抗器27kVA/27kV 四节激励变压器输出端选择35kV 电缆5...
