4、球阀通用技术条件

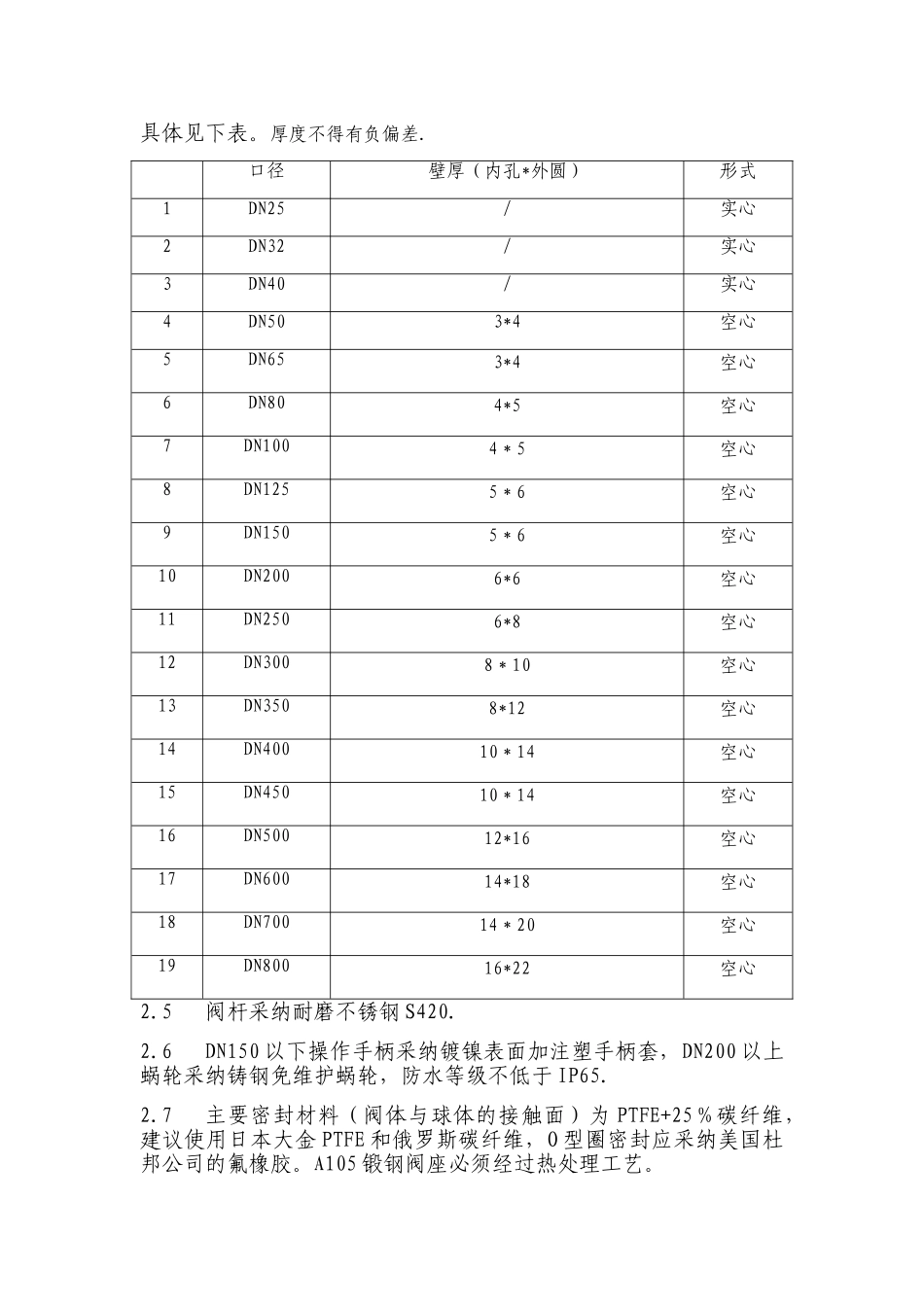

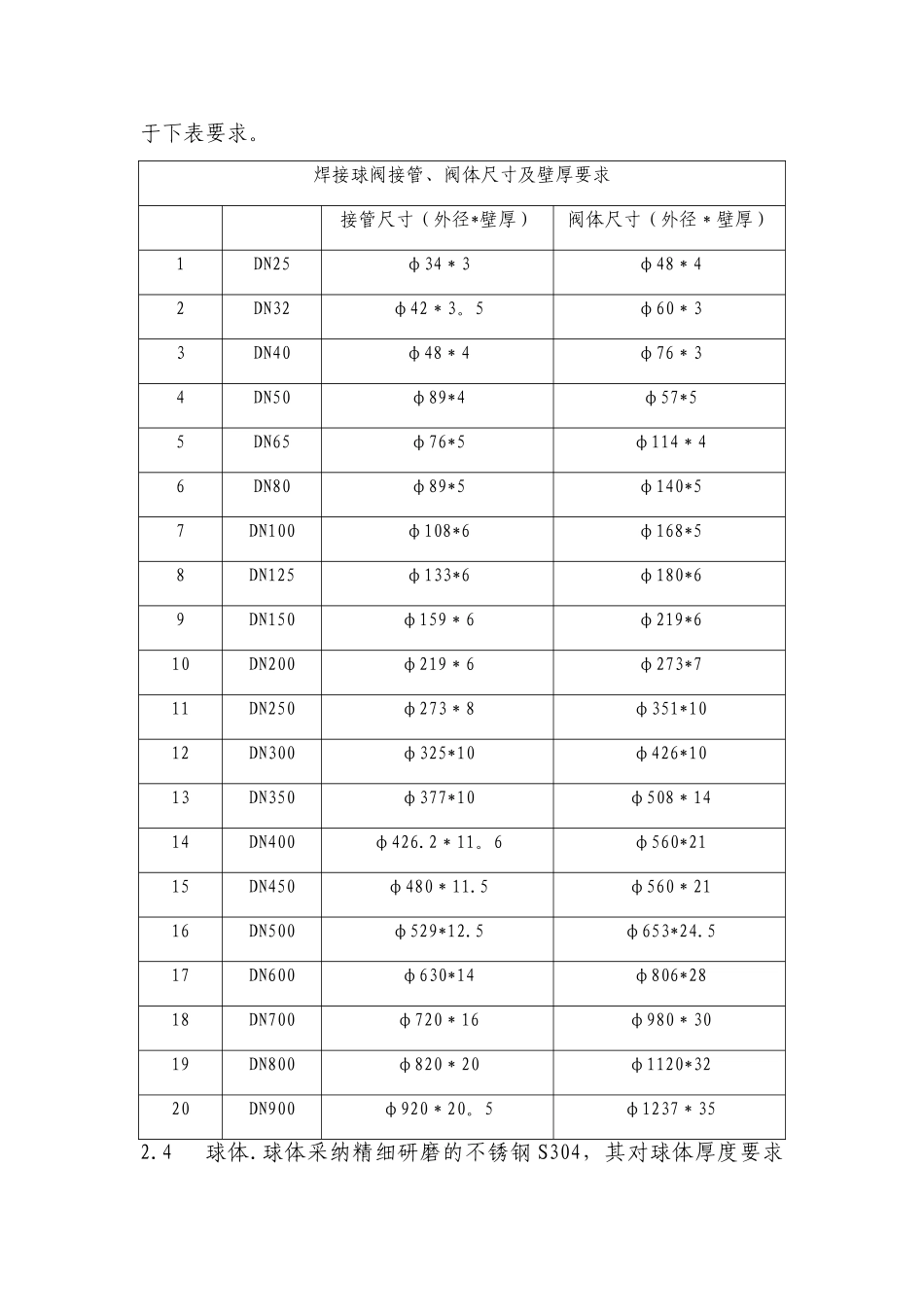

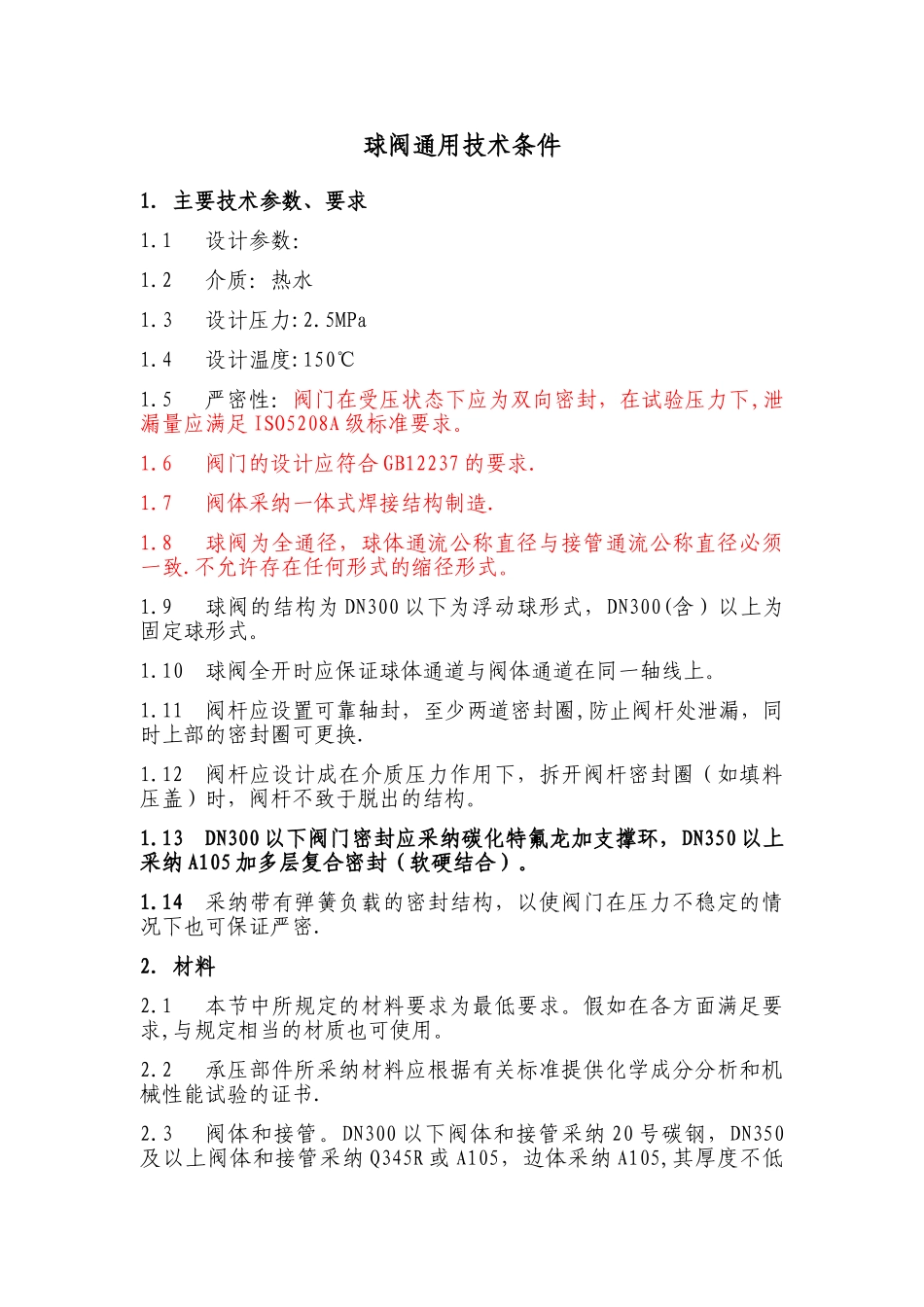

球阀通用技术条件1. 主要技术参数、要求1.1设计参数：1.2介质：热水1.3设计压力:2.5MPa1.4设计温度:150℃1.5严密性：阀门在受压状态下应为双向密封，在试验压力下,泄漏量应满足 ISO5208A 级标准要求。1.6阀门的设计应符合 GB12237 的要求.1.7阀体采纳一体式焊接结构制造.1.8球阀为全通径，球体通流公称直径与接管通流公称直径必须一致.不允许存在任何形式的缩径形式。1.9球阀的结构为 DN300 以下为浮动球形式，DN300(含）以上为固定球形式。1.10球阀全开时应保证球体通道与阀体通道在同一轴线上。1.11阀杆应设置可靠轴封，至少两道密封圈,防止阀杆处泄漏，同时上部的密封圈可更换.1.12阀杆应设计成在介质压力作用下，拆开阀杆密封圈（如填料压盖）时，阀杆不致于脱出的结构。1.13DN300 以下阀门密封应采纳碳化特氟龙加支撑环，DN350 以上采纳 A105 加多层复合密封（软硬结合）。1.14采纳带有弹簧负载的密封结构，以使阀门在压力不稳定的情况下也可保证严密.2. 材料2.1本节中所规定的材料要求为最低要求。假如在各方面满足要求,与规定相当的材质也可使用。2.2承压部件所采纳材料应根据有关标准提供化学成分分析和机械性能试验的证书.2.3阀体和接管。DN300 以下阀体和接管采纳 20 号碳钢，DN350及以上阀体和接管采纳 Q345R 或 A105，边体采纳 A105,其厚度不低于下表要求。焊接球阀接管、阀体尺寸及壁厚要求接管尺寸（外径*壁厚）阀体尺寸（外径＊壁厚）1DN25φ34＊3φ48＊42DN32φ42＊3。5φ60＊33DN40φ48＊4φ76＊34DN50φ89*4φ57*55DN65φ76*5φ114＊46DN80φ89*5φ140*57DN100φ108*6φ168*58DN125φ133*6φ180*69DN150φ159＊6φ219*610DN200φ219＊6φ273*711DN250φ273＊8φ351*1012DN300φ325*10φ426*1013DN350φ377*10φ508＊1414DN400φ426.2＊11。6φ560*2115DN450φ480＊11.5φ560＊2116DN500φ529*12.5φ653*24.517DN600φ630*14φ806*2818DN700φ720＊16φ980＊3019DN800φ820＊20φ1120*3220DN900φ920＊20。5φ1237＊352.4球体.球体采纳精细研磨的不锈钢 S304，其对球体厚度要求具体见下表。厚度不得有负偏差.口径壁厚（内孔*外圆）形式1DN25/实心2DN32/实心3DN40/实心4DN503*4空心5DN653*4空心6DN804*5空心7DN1004＊5空心8DN1255＊6空心9DN1505＊6空心10DN2006*6空心11DN2506*8空心12DN3008＊10空心13DN3508*12空心14DN40010＊14空心15DN45010＊14空心16DN50012*16空心17DN60014*18空心18DN70014＊20空心19DN...
