5063塔吊安装拆除方案

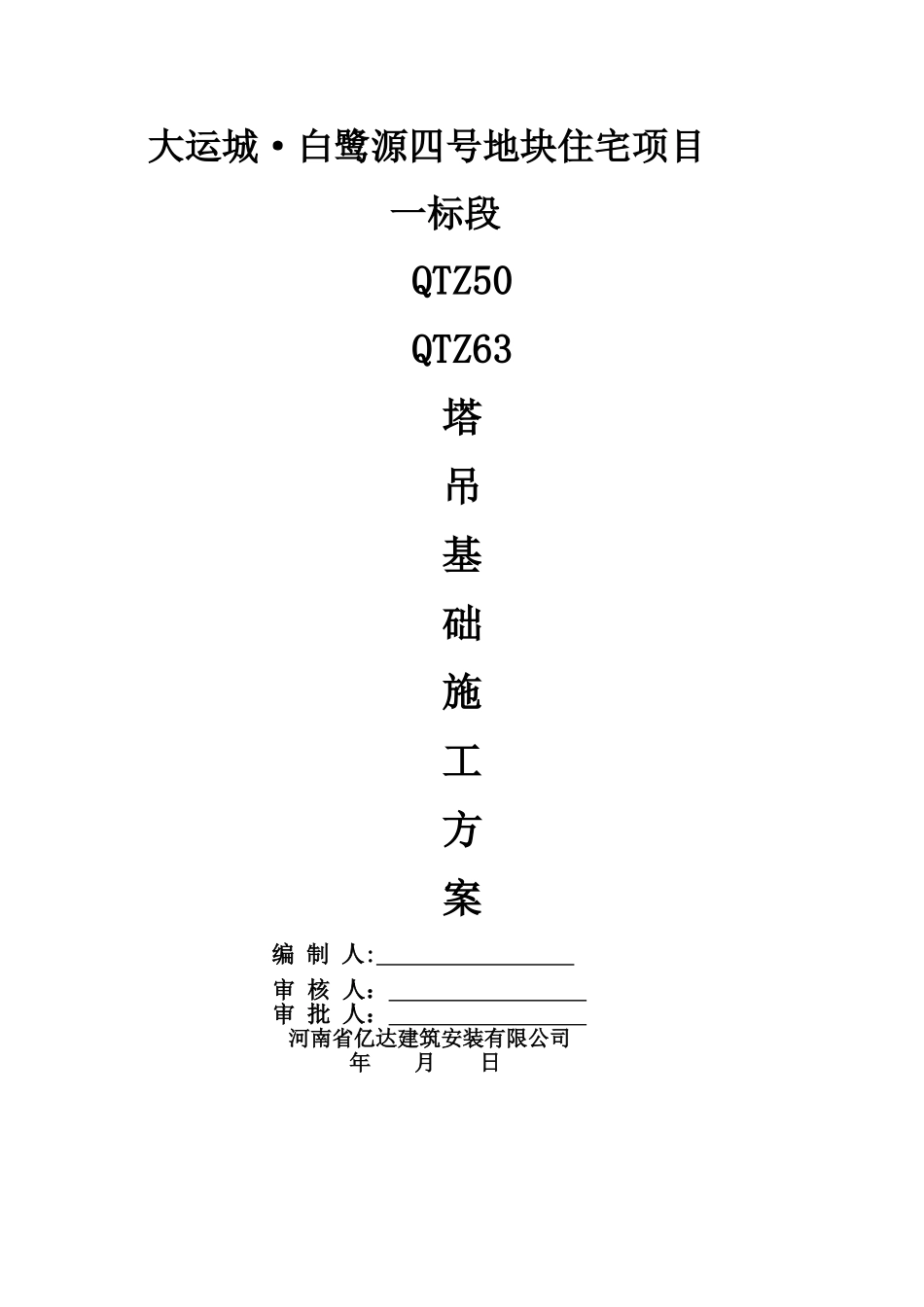

大运城·白鹭源四号地块住宅项目 一标段QTZ50QTZ63塔吊基础施工方案 编 制 人: 审 核 人： 审 批 人： 河南省亿达建筑安装有限公司年 月 日 一、编制依据1．《大运城·白鹭源四号地块住宅项目工程施工组织设计》2．大运城·白鹭源四号地块住宅项目工程工程施工图纸；3．《地基基础工程施工质量验收法律规范》(GB50202—2025）；4.《混凝土结构设计法律规范》（GB50010—200）4．《机械使用安全技术规程》(JGJ33—2001)；5．QTZ50、QTZ80 塔式起重机使用说明书;二、工程概况大运城·白鹭源四号地块住宅项目工程由郑州港荣实业有限公司投资建设，河南省建筑设计讨论院设计,河南省亿达建筑安装有限公司总承包、河南正兴工程管理有限公司监理。1、建筑面积：合计建筑面积约 166905。98㎡，其中地下车库部分 60383。51m2，地上主楼部分 98357.24m2，综合用房及幼儿园部分 8165。23㎡。地下室划分为 5 个防护单元，总隐蔽人数 4500 人，停车数量1813 辆. 2、层高： 1#楼负二层3。8m，负一层及夹层3.0m；一层至二十六层为2.9m；6＃楼负二层3。95m，负一层及夹层3.0m；一层至二十六层为2。9m;7＃楼负二层3.95m，负一层及夹层3。0m；一层至二十六层为2。9m;8#楼负二层3.95m，负一层及夹层3。0m；一层至二十六层为2.9m；9＃楼负二层3.95m,负一层及夹层3。0m；一层至二十六层为2.9m。 建筑物名称或楼号建筑面积（㎡）层数(层)总高度(m）±0。000相对于绝对标高（m）室外标高(m)结构类型1＃楼25233。9126F75。6128.8—0.20混凝土剪力墙结构6#楼13195。0626F75。6128。8—0。20混凝土剪力墙结构7＃楼23520.3826F75.6129.4-0.20混凝土剪力墙结构8＃楼12953。3726F75.6129.4—0。20混凝土剪力墙结构9#楼23454。5226F75。6128。8-0.20混凝土剪力墙结构综合用房一2212.043F14.1128.7—0。10框架结构综合用房二2580。853F14.1128.4—0。10框架结构幼儿园3372。343F13。5129.2-0。20框架结构车库60383。512F8.56128。8框架剪力墙结构根据工程规模、结构形式、公司现有机械装备及《施工组织设计》要求，本工程选用两台QTZ63(TC5613)塔吊和三台 QTZ50 塔吊.其中 1＃、7#选用 QTZ63(TC5613）塔吊；6#、8＃、9＃选用 QTZ50 塔吊。QTZ63(TC5613）、QTZ50 定位如下：1＃楼塔吊中心（H 轴向北 1520 交 11 轴向西 350）；6#楼塔吊中心（N 轴向北 3950 交 15 轴向西 1200）；7#楼塔吊中心(R 轴向北 1250 交 6 轴向东 1425...
