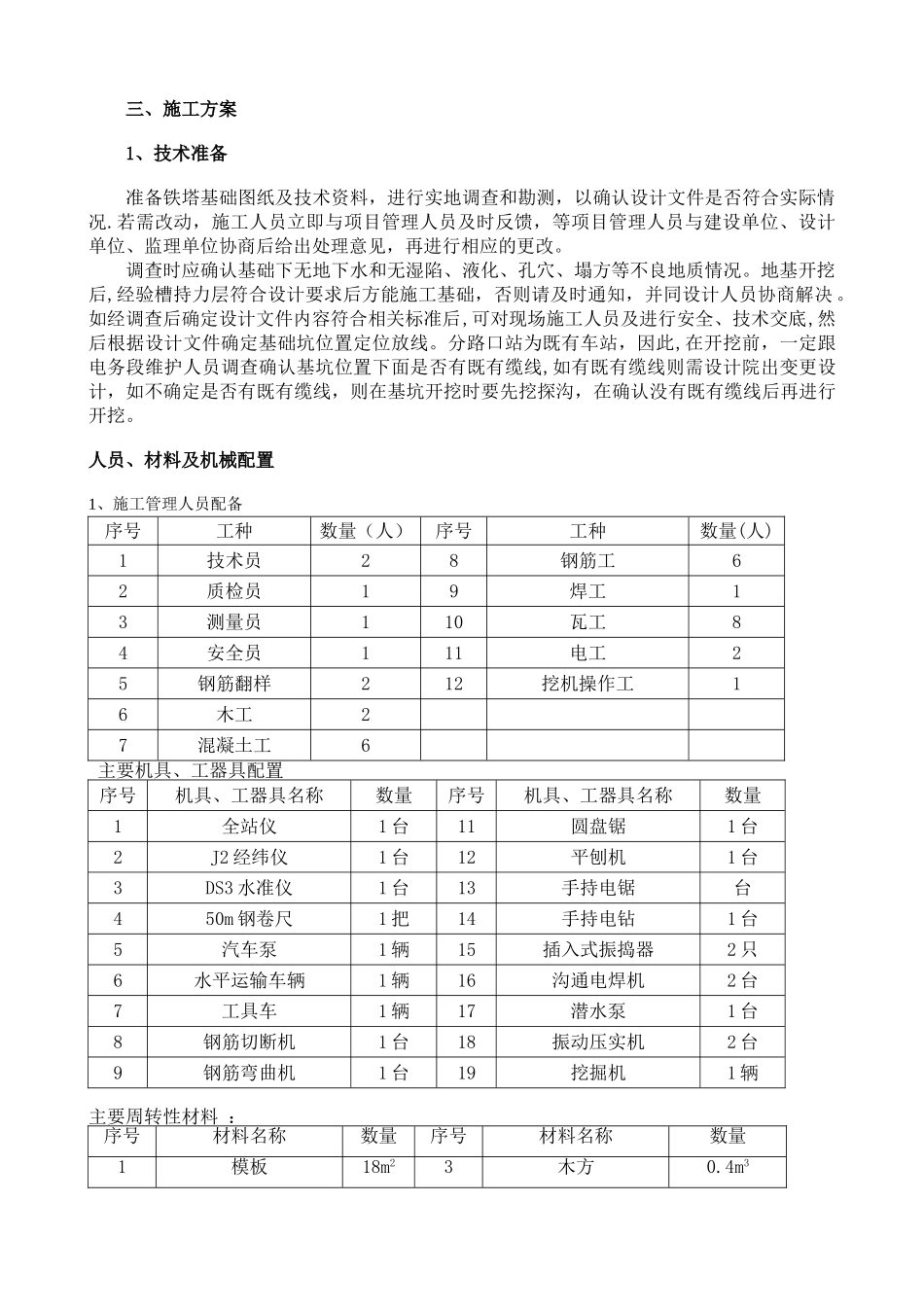

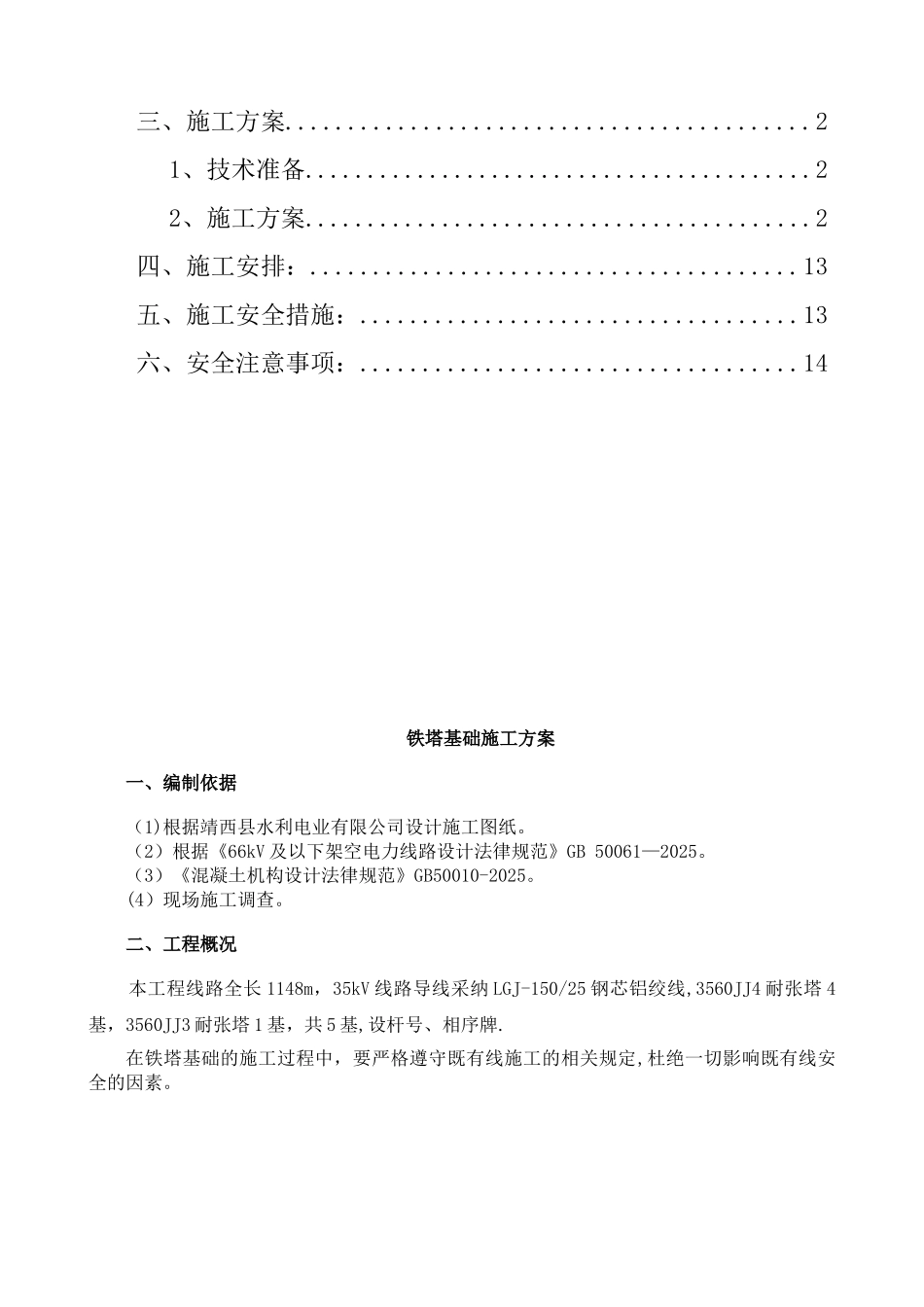

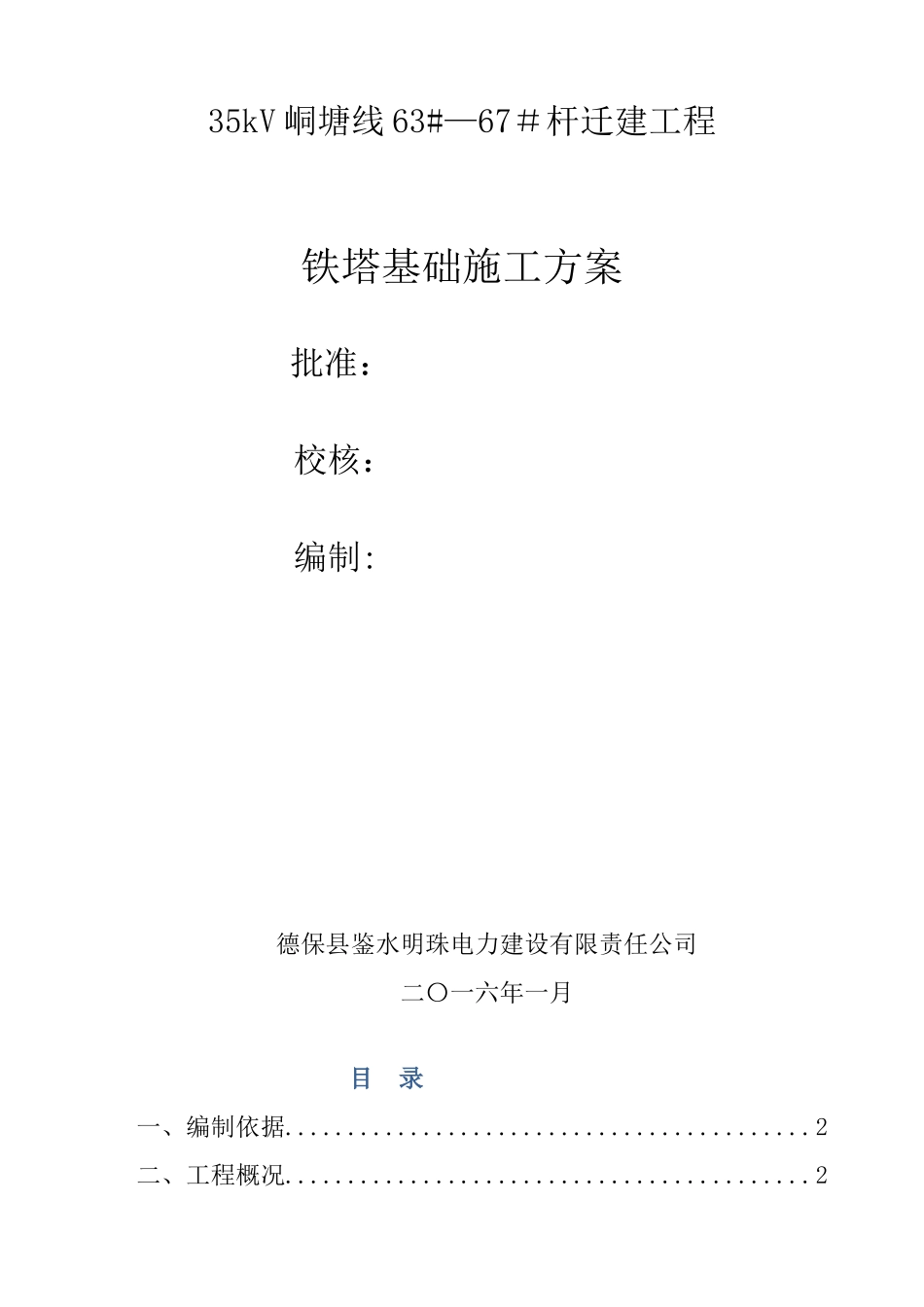

35kV 峒塘线 63#—67＃杆迁建工程铁塔基础施工方案 批准： 校核： 编制:德保县鉴水明珠电力建设有限责任公司二〇一六年一月 目 录一、编制依据..........................................2二、工程概况..........................................2三、施工方案..........................................21、技术准备.........................................22、施工方案.........................................2四、施工安排：.......................................13五、施工安全措施：...................................13六、安全注意事项：...................................14铁塔基础施工方案一、编制依据（1)根据靖西县水利电业有限公司设计施工图纸。（2）根据《66kV 及以下架空电力线路设计法律规范》GB 50061—2025。（3）《混凝土机构设计法律规范》GB50010-2025。(4）现场施工调查。二、工程概况 本工程线路全长 1148m，35kV 线路导线采纳 LGJ-150/25 钢芯铝绞线,3560JJ4 耐张塔 4基，3560JJ3 耐张塔 1 基，共 5 基,设杆号、相序牌.在铁塔基础的施工过程中，要严格遵守既有线施工的相关规定,杜绝一切影响既有线安全的因素。三、施工方案1、技术准备准备铁塔基础图纸及技术资料，进行实地调查和勘测，以确认设计文件是否符合实际情况.若需改动，施工人员立即与项目管理人员及时反馈，等项目管理人员与建设单位、设计单位、监理单位协商后给出处理意见，再进行相应的更改。调查时应确认基础下无地下水和无湿陷、液化、孔穴、塌方等不良地质情况。地基开挖后,经验槽持力层符合设计要求后方能施工基础，否则请及时通知，并同设计人员协商解决 。如经调查后确定设计文件内容符合相关标准后,可对现场施工人员及进行安全、技术交底,然后根据设计文件确定基础坑位置定位放线。分路口站为既有车站，因此,在开挖前，一定跟电务段维护人员调查确认基坑位置下面是否有既有缆线,如有既有缆线则需设计院出变更设计，如不确定是否有既有缆线，则在基坑开挖时要先挖探沟，在确认没有既有缆线后再进行开挖。人员、材料及机械配置1、施工管理人员配备序号工种数量（人）序号工种数量(人)1技术员28钢筋工62质检员19焊工13测量员110瓦工84安全员111电工25钢筋翻样212挖机操作工16木工27混凝土工6 主要机具、工器具配置序号机具、工器具名称数量序号机具、工器具名称数量1全站仪1 台11圆盘锯1 台2J2 经纬仪1 台...
