7448译码与数码管显示电路

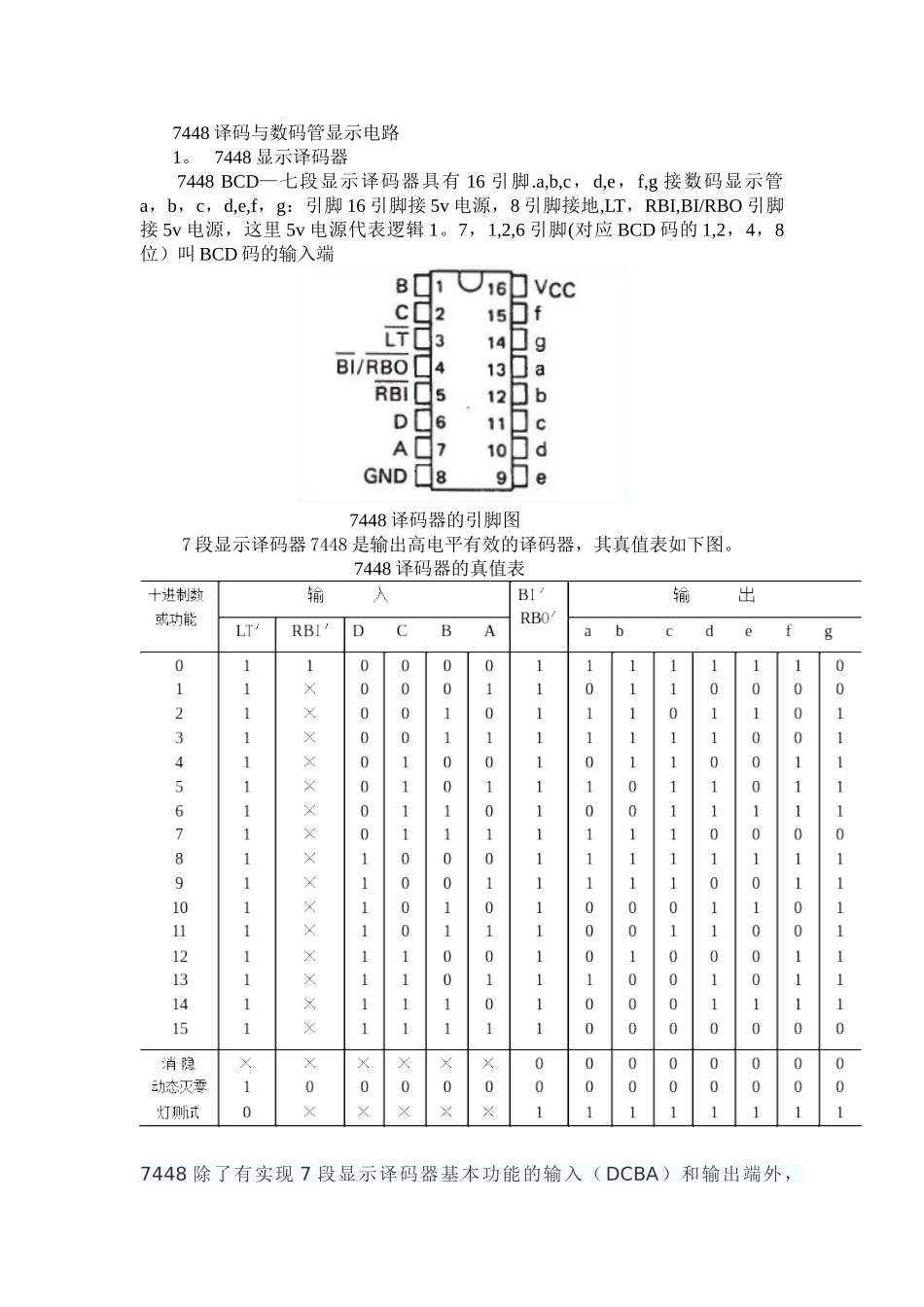

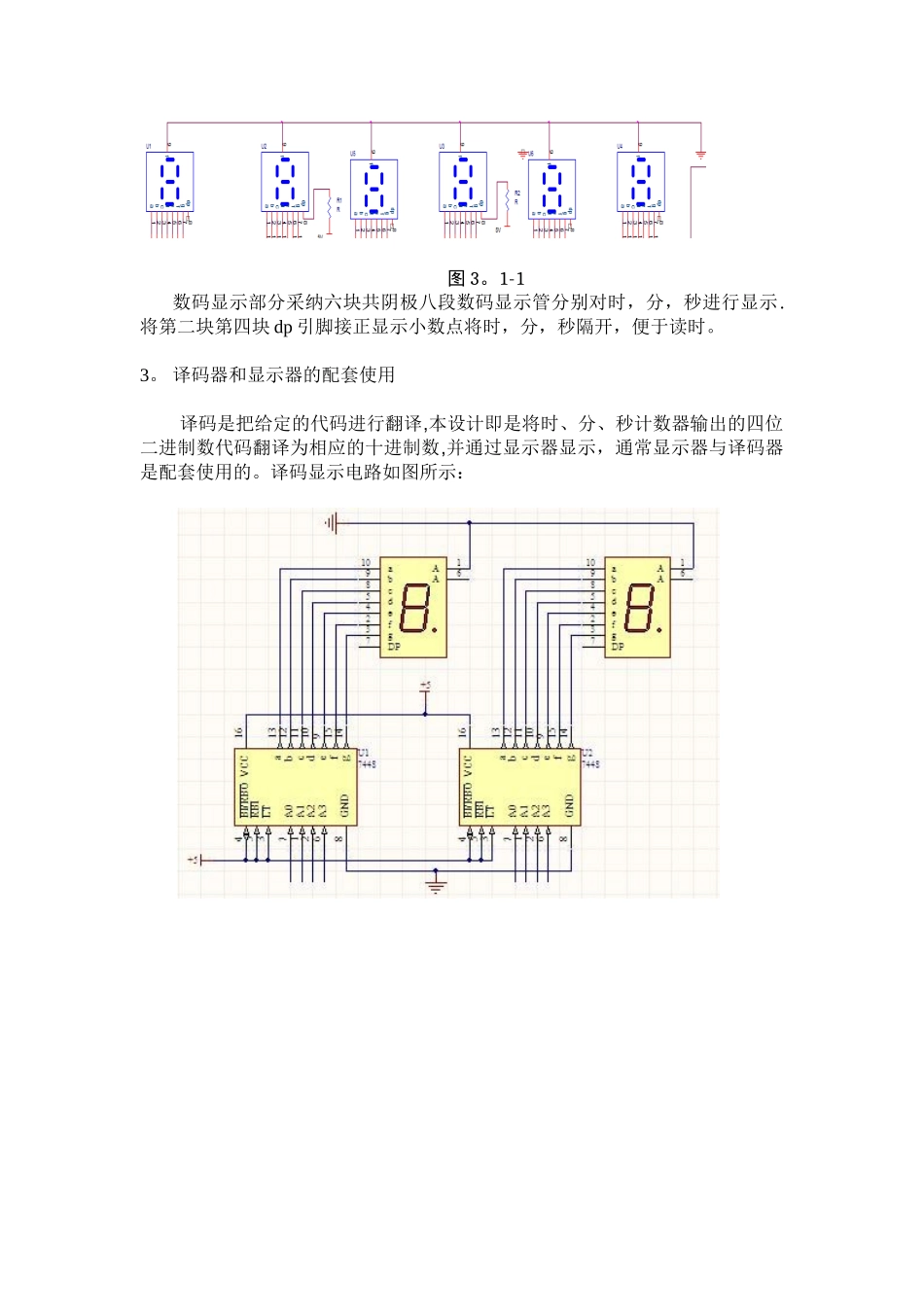

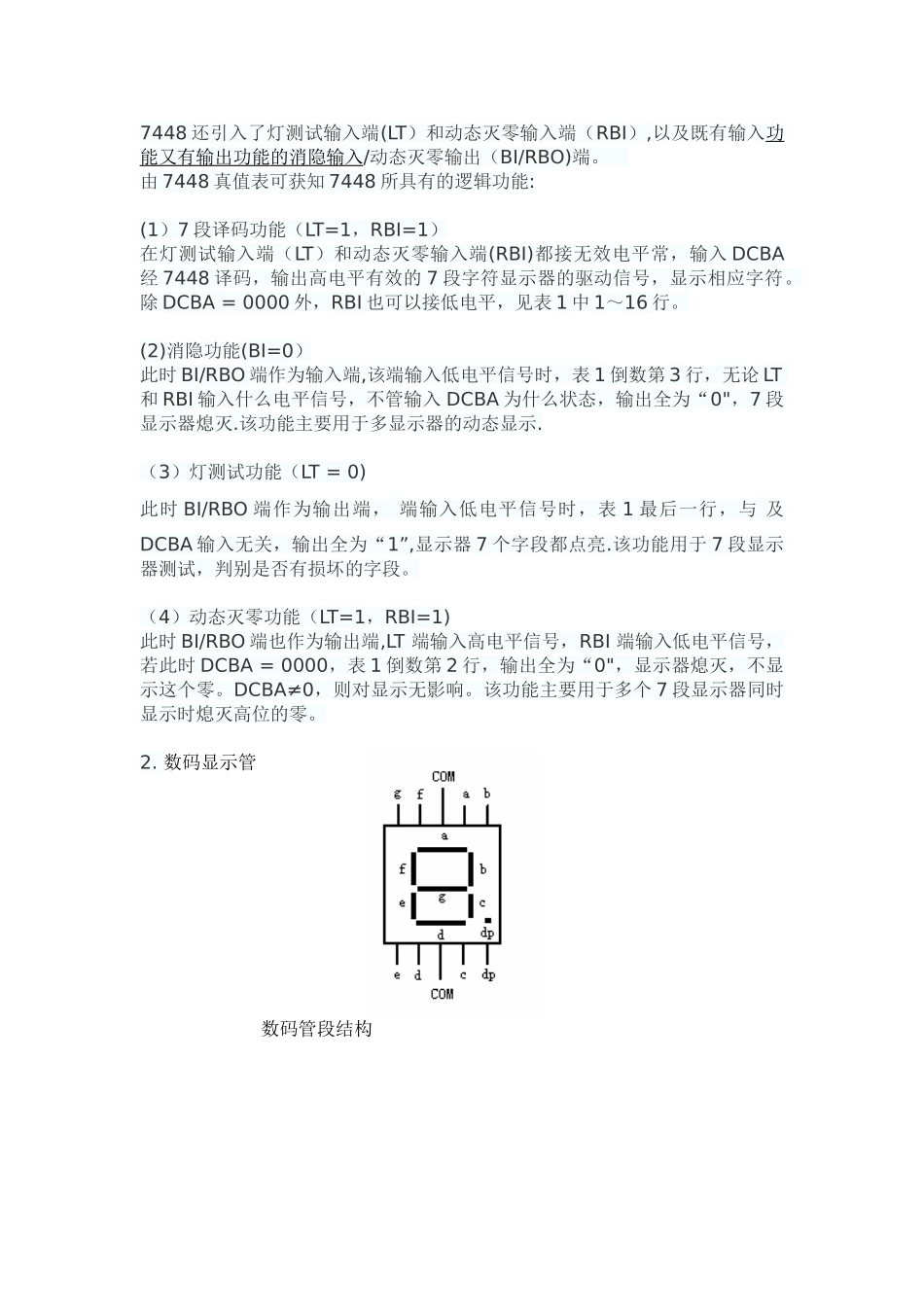

7448 译码与数码管显示电路1。 7448 显示译码器7448 BCD—七段显示译码器具有 16 引脚.a,b,c，d,e，f,g 接数码显示管a，b，c，d,e,f，g：引脚 16 引脚接 5v 电源，8 引脚接地,LT，RBI,BI/RBO 引脚接 5v 电源，这里 5v 电源代表逻辑 1。7，1,2,6 引脚(对应 BCD 码的 1,2，4，8位）叫 BCD 码的输入端 7448 译码器的引脚图7 段显示译码器 7448 是输出高电平有效的译码器，其真值表如下图。7448 译码器的真值表7448 除了有实现 7 段显示译码器基本功能的输入（ DCBA）和输出端外，7448 还引入了灯测试输入端(LT）和动态灭零输入端（RBI）,以及既有输入功能又有输出功能 的 消隐输入 /动态灭零输出（BI/RBO)端。 由 7448 真值表可获知 7448 所具有的逻辑功能:(1）7 段译码功能（LT=1，RBI=1）在灯测试输入端（LT）和动态灭零输入端(RBI)都接无效电平常，输入 DCBA经 7448 译码，输出高电平有效的 7 段字符显示器的驱动信号，显示相应字符。除 DCBA = 0000 外，RBI 也可以接低电平，见表 1 中 1～16 行。(2)消隐功能(BI=0）此时 BI/RBO 端作为输入端,该端输入低电平信号时，表 1 倒数第 3 行，无论 LT 和 RBI 输入什么电平信号，不管输入 DCBA 为什么状态，输出全为“0"，7 段显示器熄灭.该功能主要用于多显示器的动态显示.（3）灯测试功能（LT = 0)此时 BI/RBO 端作为输出端， 端输入低电平信号时，表 1 最后一行，与 及DCBA 输入无关，输出全为“1”,显示器 7 个字段都点亮.该功能用于 7 段显示器测试，判别是否有损坏的字段。（4）动态灭零功能（LT=1，RBI=1)此时 BI/RBO 端也作为输出端,LT 端输入高电平信号，RBI 端输入低电平信号，若此时 DCBA = 0000，表 1 倒数第 2 行，输出全为“0"，显示器熄灭，不显示这个零。DCBA≠0，则对显示无影响。该功能主要用于多个 7 段显示器同时显示时熄灭高位的零。2. 数码显示管 数码管段结构图 3。1-1数码显示部分采纳六块共阴极八段数码显示管分别对时，分，秒进行显示.将第二块第四块 dp 引脚接正显示小数点将时，分，秒隔开，便于读时。3。 译码器和显示器的配套使用 译码是把给定的代码进行翻译,本设计即是将时、分、秒计数器输出的四位二进制数代码翻译为相应的十进制数,并通过显示器显示，通常显示器与译码器是配套使用的。译码显示电路如图所示：
