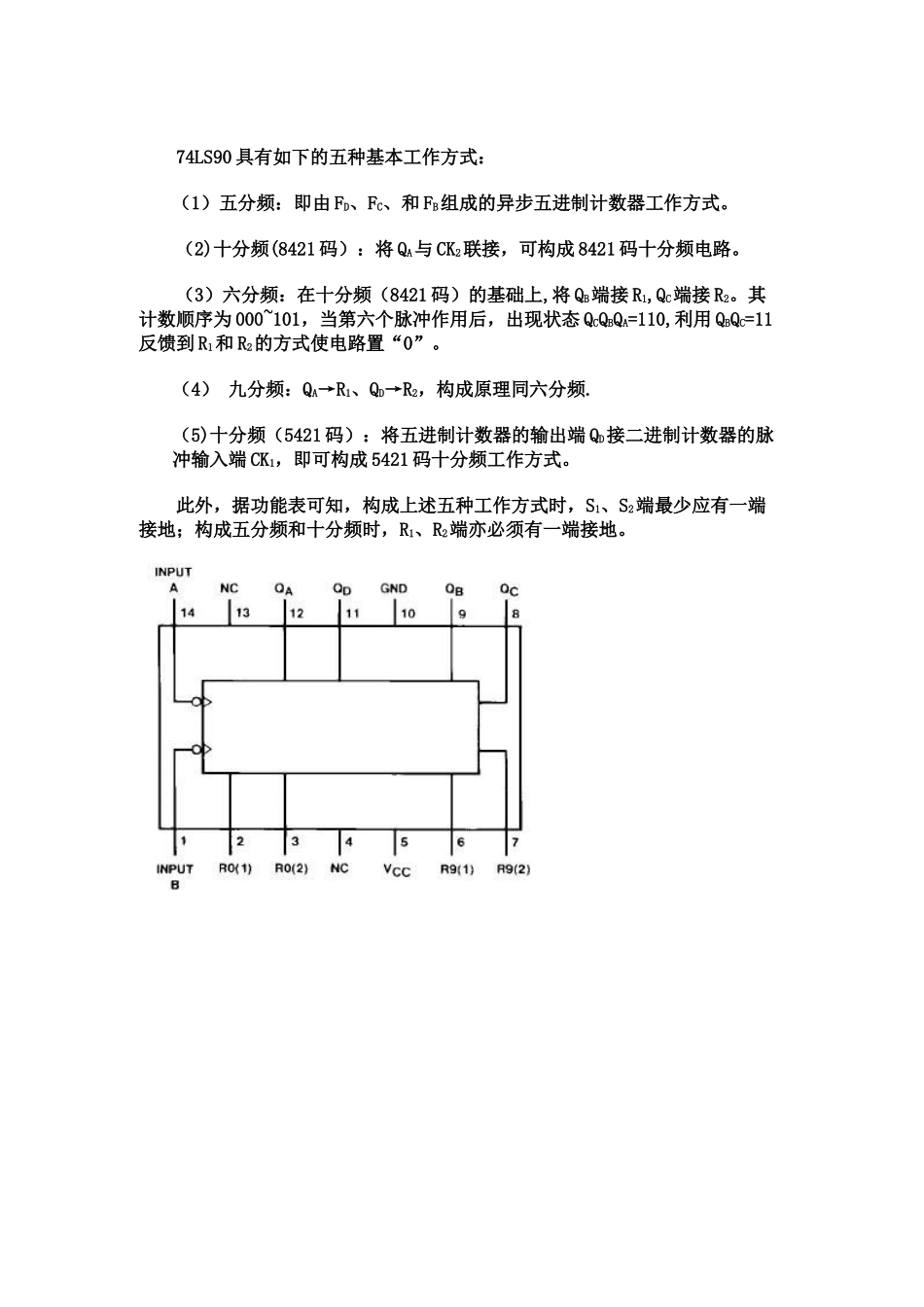

74LS90 引脚图及引脚功能74LS90 计数器是一种中规模二一五进制计数器,管脚引线如图 3。6-1，功能表如表 3。6—1 所示。 表 3。6—1 7490 功能表复位输入输出R1 R2 S1 S2 QD QC QB QAH H L ×H H × L× × H HX L × LL × L ×L × × L× L L ×L L L LL L L LH L L H计 数计 数计 数计 数 A． 将输出 QA与输入 B 相接，构成 8421BCD 码计数器；B． 将输出 QD与输入 A 相接，构成 5421BCD 码计数器；C． 表中 H 为高电平、L 为低电平、×为不定状态。74LS90 逻辑电路图如图 3。6-1 所示，它由四个主从 JK 触发器和一些附加门电路组成，整个电路可分两部分,其中 FA触发器构成一位二进制计数器；FD、FC、FB构成异步五进制计数器,在 74LS90 计数器电路中，设有专用置“0”端 R1、R2和置位（置“9”）端 S1、S2。74LS90 具有如下的五种基本工作方式：（1）五分频：即由 FD、FC、和 FB组成的异步五进制计数器工作方式。（2)十分频(8421 码）：将 QA与 CK2联接，可构成 8421 码十分频电路。（3）六分频：在十分频（8421 码）的基础上,将 QB端接 R1,QC端接 R2。其计数顺序为 000~101，当第六个脉冲作用后，出现状态 QCQBQA=110,利用 QBQC=11反馈到 R1和 R2的方式使电路置“0”。 （4） 九分频：QA→R1、QD→R2，构成原理同六分频.（5)十分频（5421 码）：将五进制计数器的输出端 QD接二进制计数器的脉冲输入端 CK1，即可构成 5421 码十分频工作方式。 此外，据功能表可知，构成上述五种工作方式时，S1、S2端最少应有一端接地；构成五分频和十分频时，R1、R2端亦必须有一端接地。
