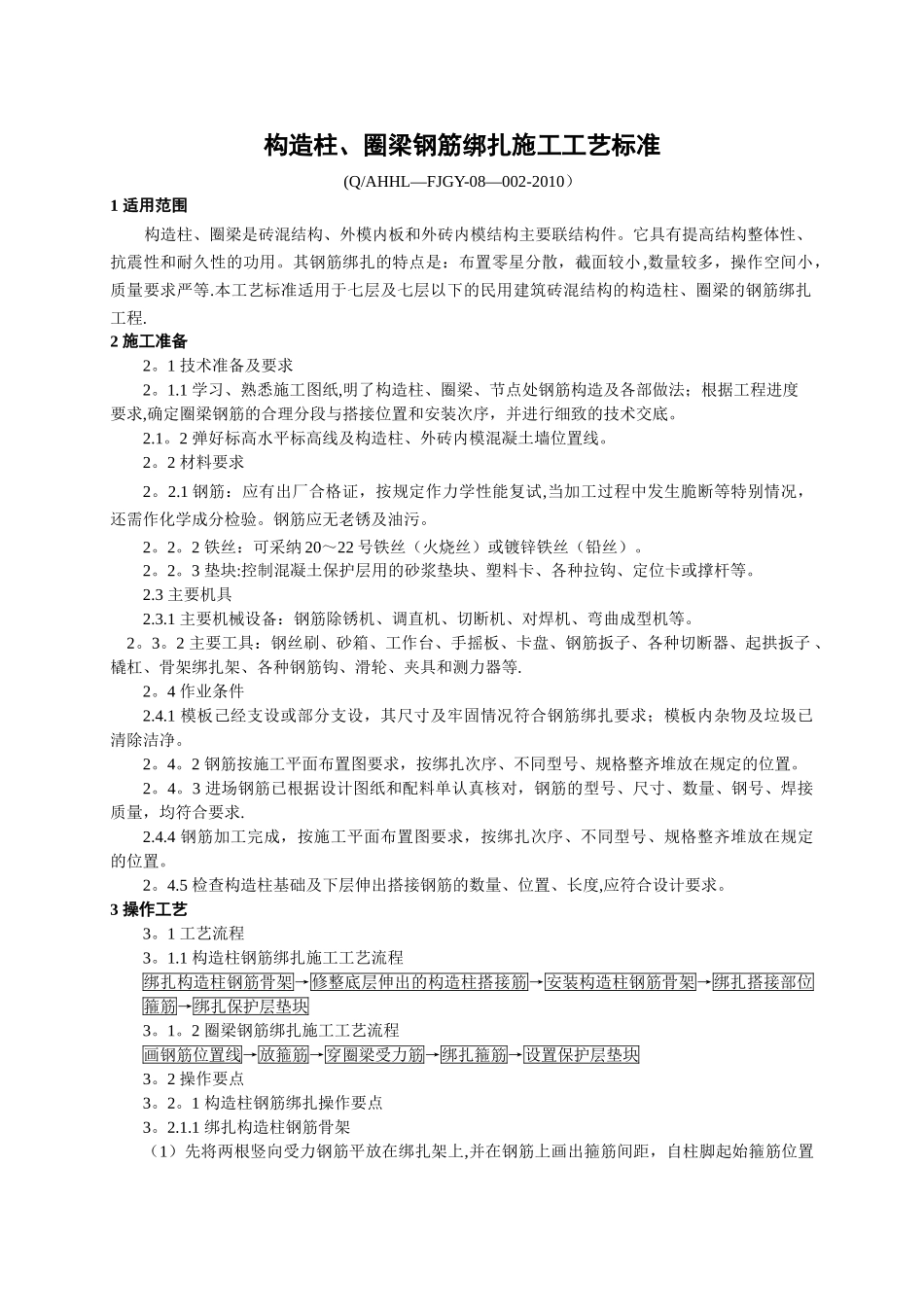

构造柱、圈梁钢筋绑扎施工工艺标准(Q/AHHL—FJGY-08—002-2010）1 适用范围构造柱、圈梁是砖混结构、外模内板和外砖内模结构主要联结构件。它具有提高结构整体性、抗震性和耐久性的功用。其钢筋绑扎的特点是：布置零星分散，截面较小,数量较多，操作空间小，质量要求严等.本工艺标准适用于七层及七层以下的民用建筑砖混结构的构造柱、圈梁的钢筋绑扎工程.2 施工准备2。1 技术准备及要求2。1.1 学习、熟悉施工图纸,明了构造柱、圈梁、节点处钢筋构造及各部做法；根据工程进度要求,确定圈梁钢筋的合理分段与搭接位置和安装次序，并进行细致的技术交底。2.1。2 弹好标高水平标高线及构造柱、外砖内模混凝土墙位置线。2。2 材料要求2。2.1 钢筋：应有出厂合格证，按规定作力学性能复试,当加工过程中发生脆断等特别情况，还需作化学成分检验。钢筋应无老锈及油污。2。2。2 铁丝：可采纳 20～22 号铁丝（火烧丝）或镀锌铁丝（铅丝）。2。2。3 垫块:控制混凝土保护层用的砂浆垫块、塑料卡、各种拉钩、定位卡或撑杆等。2.3 主要机具2.3.1 主要机械设备：钢筋除锈机、调直机、切断机、对焊机、弯曲成型机等。 2。3。2 主要工具：钢丝刷、砂箱、工作台、手摇板、卡盘、钢筋扳子、各种切断器、起拱扳子 、橇杠、骨架绑扎架、各种钢筋钩、滑轮、夹具和测力器等.2。4 作业条件2.4.1 模板己经支设或部分支设，其尺寸及牢固情况符合钢筋绑扎要求；模板内杂物及垃圾已清除洁净。2。4。2 钢筋按施工平面布置图要求，按绑扎次序、不同型号、规格整齐堆放在规定的位置。2。4。3 进场钢筋已根据设计图纸和配料单认真核对，钢筋的型号、尺寸、数量、钢号、焊接质量，均符合要求.2.4.4 钢筋加工完成，按施工平面布置图要求，按绑扎次序、不同型号、规格整齐堆放在规定的位置。2。4.5 检查构造柱基础及下层伸出搭接钢筋的数量、位置、长度,应符合设计要求。3 操作工艺3。1 工艺流程3。1.1 构造柱钢筋绑扎施工工艺流程绑扎构造柱钢筋骨架→修整底层伸出的构造柱搭接筋→安装构造柱钢筋骨架→绑扎搭接部位箍筋→绑扎保护层垫块3。1。2 圈梁钢筋绑扎施工工艺流程画钢筋位置线→放箍筋→穿圈梁受力筋→绑扎箍筋→设置保护层垫块3。2 操作要点3。2。1 构造柱钢筋绑扎操作要点3。2.1.1 绑扎构造柱钢筋骨架（1）先将两根竖向受力钢筋平放在绑扎架上,并在钢筋上画出箍筋间距，自柱脚起始箍筋位置距竖筋端头为 40mm。放置竖筋时,柱脚始终朝一个方向，...
