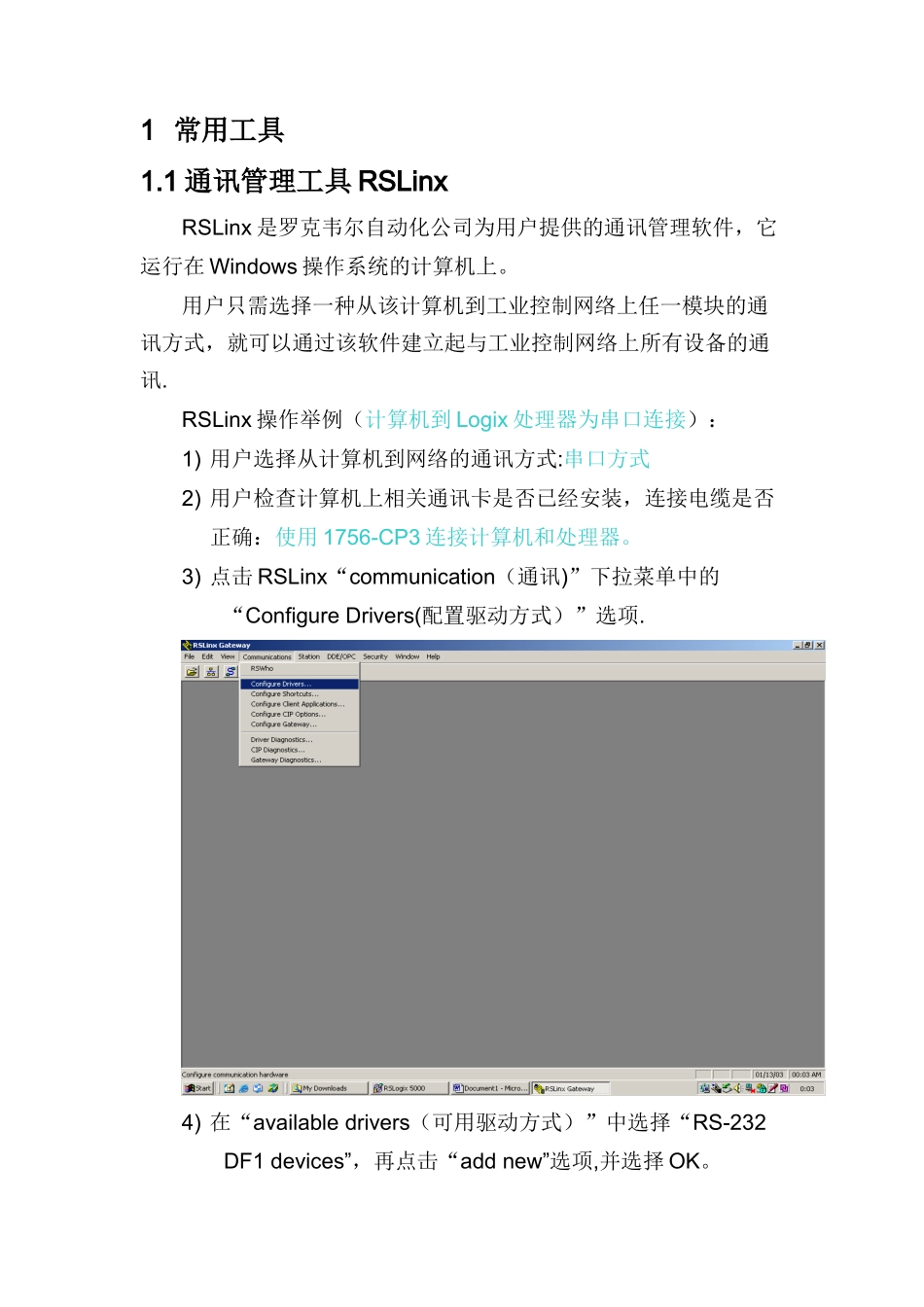

ControlLogix基 础 培 训 手 册罗克韦尔自动化自动控制及信息产品集团中国.济南ControlLogix 基础培训手册目 录1常用工具1.1 通讯管理工具 RSLinx1.2 模块升级工具 ControlFLASH2ControlLogix 编程指南2.1 ControlLogix 平台简介2.2 Logix5000 编程软件快速入门2.2.1 安装控制器2.2.2 创建及下载工程2.2.2.1创建工程2.2.2.2添加模块2.2.2.3改变模块属性2.2.2.4查看 I/O2.2.2.5创建标签（Tag)2.2.2.6利用别名标签（Alias Tag)记录 I/O2.2.2.7输入梯形图程序2.2.2.8下载工程2.2.3 查看程序扫描时间2.2.4 查看控制器内存使用情况2.3 梯形图常用指令2.4 功能块图编程与过程控制1 常用工具1.1 通讯管理工具 RSLinxRSLinx 是罗克韦尔自动化公司为用户提供的通讯管理软件，它运行在 Windows 操作系统的计算机上。用户只需选择一种从该计算机到工业控制网络上任一模块的通讯方式，就可以通过该软件建立起与工业控制网络上所有设备的通讯.RSLinx 操作举例（计算机到 Logix 处理器为串口连接）：1) 用户选择从计算机到网络的通讯方式:串口方式2) 用户检查计算机上相关通讯卡是否已经安装，连接电缆是否正确：使用 1756-CP3 连接计算机和处理器。3) 点击 RSLinx“communication（通讯)”下拉菜单中的“Configure Drivers(配置驱动方式）”选项.4) 在“available drivers（可用驱动方式）”中选择“RS-232 DF1 devices”，再点击“add new”选项,并选择 OK。5) 在弹出的“Configure RS-232 DF1 devices”菜单中点击“auto-configure(自动配置）”，等待运行结果后选择OK。6) 点击 RSLinx“communication(通讯）”下拉菜单中的“RSWho”选项，就会弹出整个工业控制网络的树状浏览画面(见下图）。注：用户还可点击浏览画面中的“”，以进一步浏览其所延伸的网段.1.2 模块升级工具 ControlFLASH：罗克韦尔自动化公司新一代控制平台中的大部分模块都是“内置微处理器＋功能软件（firmware）"的智能模块，并且功能软件(firmware)均存储在可重复刷新的存储器中。用户只需使用最新版本的 ControlFLASH 软件，对模块进行刷新即可实现模块升级，从而保证客户采购的模块在很长的使用时间内都能与新技术以及增强功能相适应。ControlFLASH 可单独运行在 Windows 操作系统的计算机上，也可内嵌在 Logix5000 控制编程软件中.用户通过 RSLinx 建立起计算机到待升级模块的通讯通道后，即可运行该软件。在软件...
