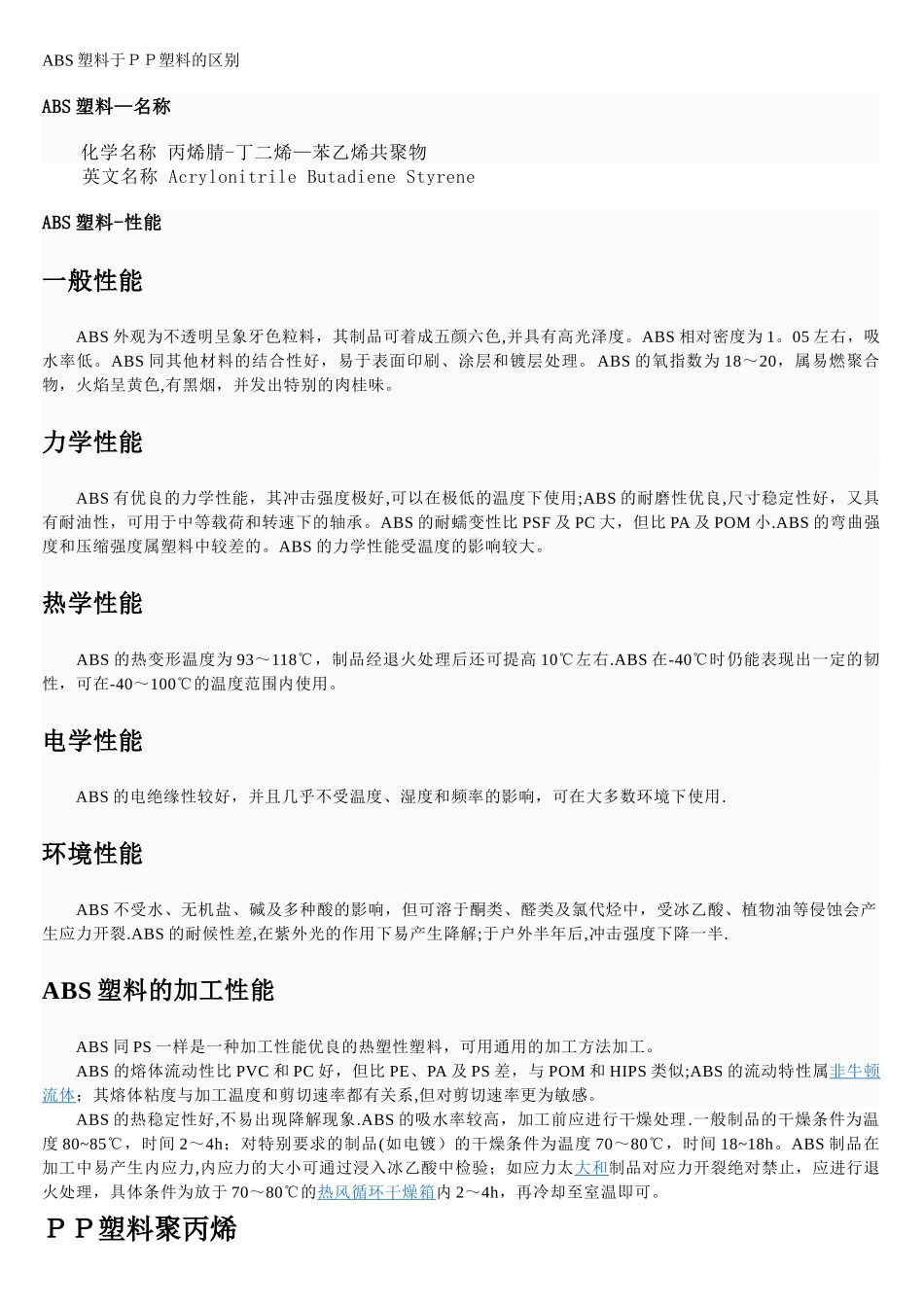

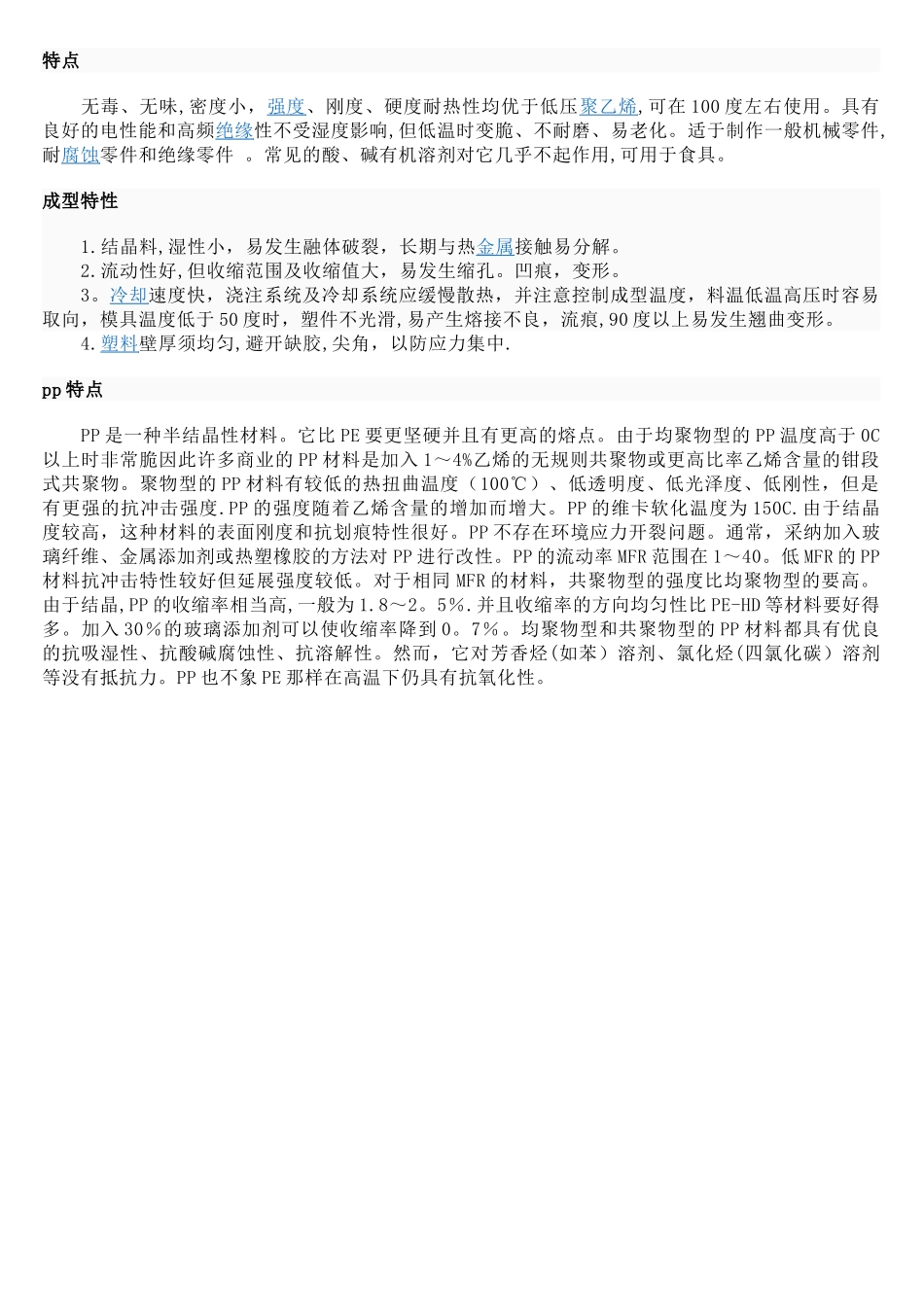

ABS 塑料于ＰＰ塑料的区别ABS 塑料—名称 化学名称 丙烯腈-丁二烯—苯乙烯共聚物 英文名称 Acrylonitrile Butadiene StyreneABS 塑料-性能一般性能 ABS 外观为不透明呈象牙色粒料，其制品可着成五颜六色,并具有高光泽度。ABS 相对密度为 1。05 左右，吸水率低。ABS 同其他材料的结合性好，易于表面印刷、涂层和镀层处理。 ABS 的氧指数为 18～20，属易燃聚合物，火焰呈黄色,有黑烟，并发出特别的肉桂味。 力学性能 ABS 有优良的力学性能，其冲击强度极好,可以在极低的温度下使用;ABS 的耐磨性优良,尺寸稳定性好，又具有耐油性，可用于中等载荷和转速下的轴承。ABS 的耐蠕变性比 PSF 及 PC 大，但比 PA 及 POM 小.ABS 的弯曲强度和压缩强度属塑料中较差的。ABS 的力学性能受温度的影响较大。 热学性能 ABS 的热变形温度为 93～118℃，制品经退火处理后还可提高 10℃左右.ABS 在-40℃时仍能表现出一定的韧性，可在-40～100℃的温度范围内使用。 电学性能 ABS 的电绝缘性较好，并且几乎不受温度、湿度和频率的影响，可在大多数环境下使用. 环境性能 ABS 不受水、无机盐、碱及多种酸的影响，但可溶于酮类、醛类及氯代烃中，受冰乙酸、植物油等侵蚀会产生应力开裂.ABS 的耐候性差,在紫外光的作用下易产生降解;于户外半年后,冲击强度下降一半. ABS 塑料的加工性能 ABS 同 PS 一样是一种加工性能优良的热塑性塑料，可用通用的加工方法加工。 ABS 的熔体流动性比 PVC 和 PC 好，但比 PE、PA 及 PS 差，与 POM 和 HIPS 类似;ABS 的流动特性属非牛顿流体 ；其熔体粘度与加工温度和剪切速率都有关系,但对剪切速率更为敏感。 ABS 的热稳定性好,不易出现降解现象.ABS 的吸水率较高，加工前应进行干燥处理.一般制品的干燥条件为温度 80~85℃，时间 2～4h；对特别要求的制品(如电镀）的干燥条件为温度 70～80℃，时间 18~18h。ABS 制品在加工中易产生内应力,内应力的大小可通过浸入冰乙酸中检验；如应力太大和 制品对应力开裂绝对禁止，应进行退火处理，具体条件为放于 70～80℃的热风循环干燥箱 内 2～4h，再冷却至室温即可。ＰＰ塑料聚丙烯特点 无毒、无味,密度小，强度 、刚度、硬度耐热性均优于低压聚乙烯 ,可在 100 度左右使用。具有良好的电性能和高频绝缘 性不受湿度影响,但低温时变脆、不耐磨、易老化。适于制作一般机械零件,耐腐蚀 零件和绝缘零件 。常见的酸...
