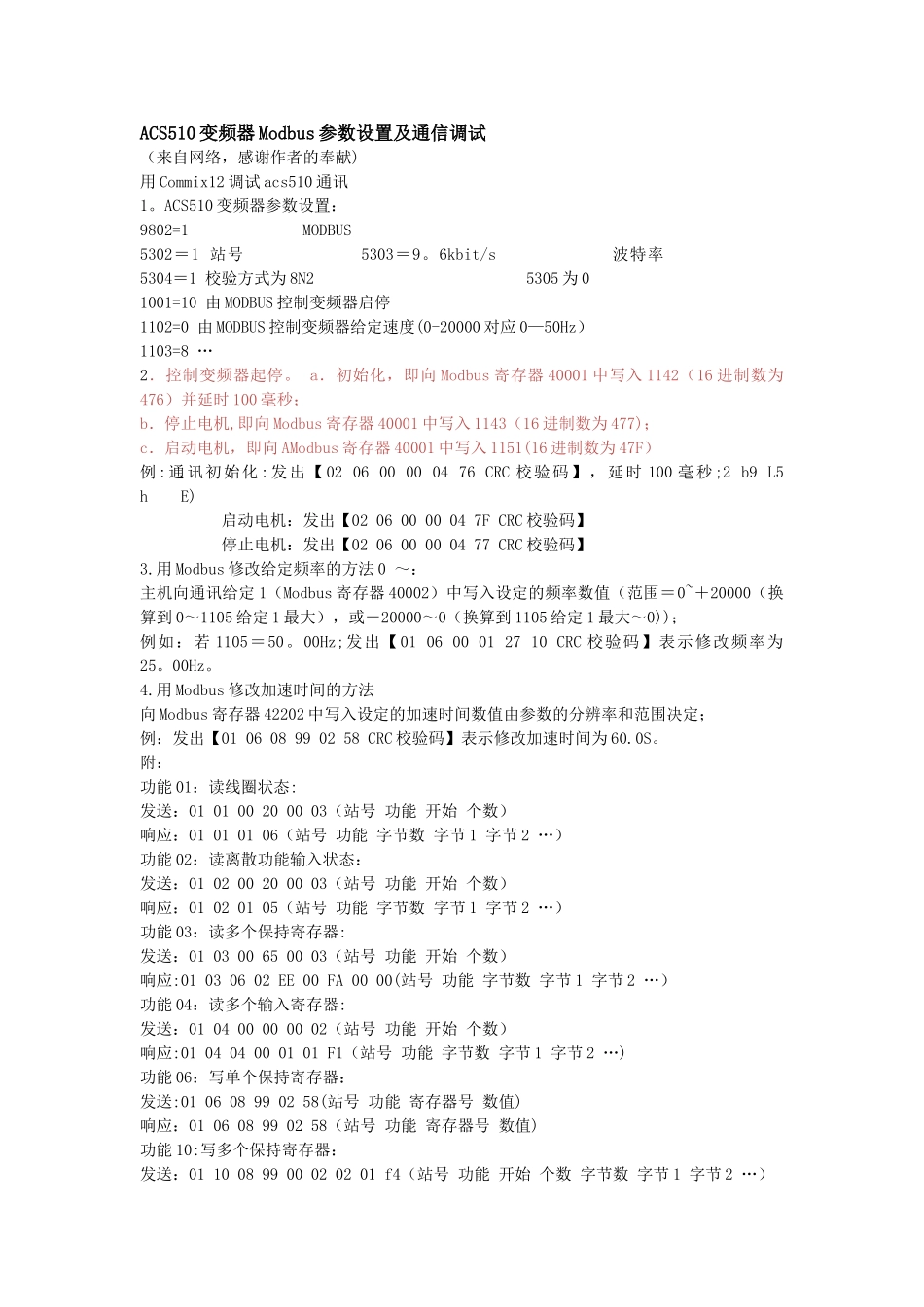

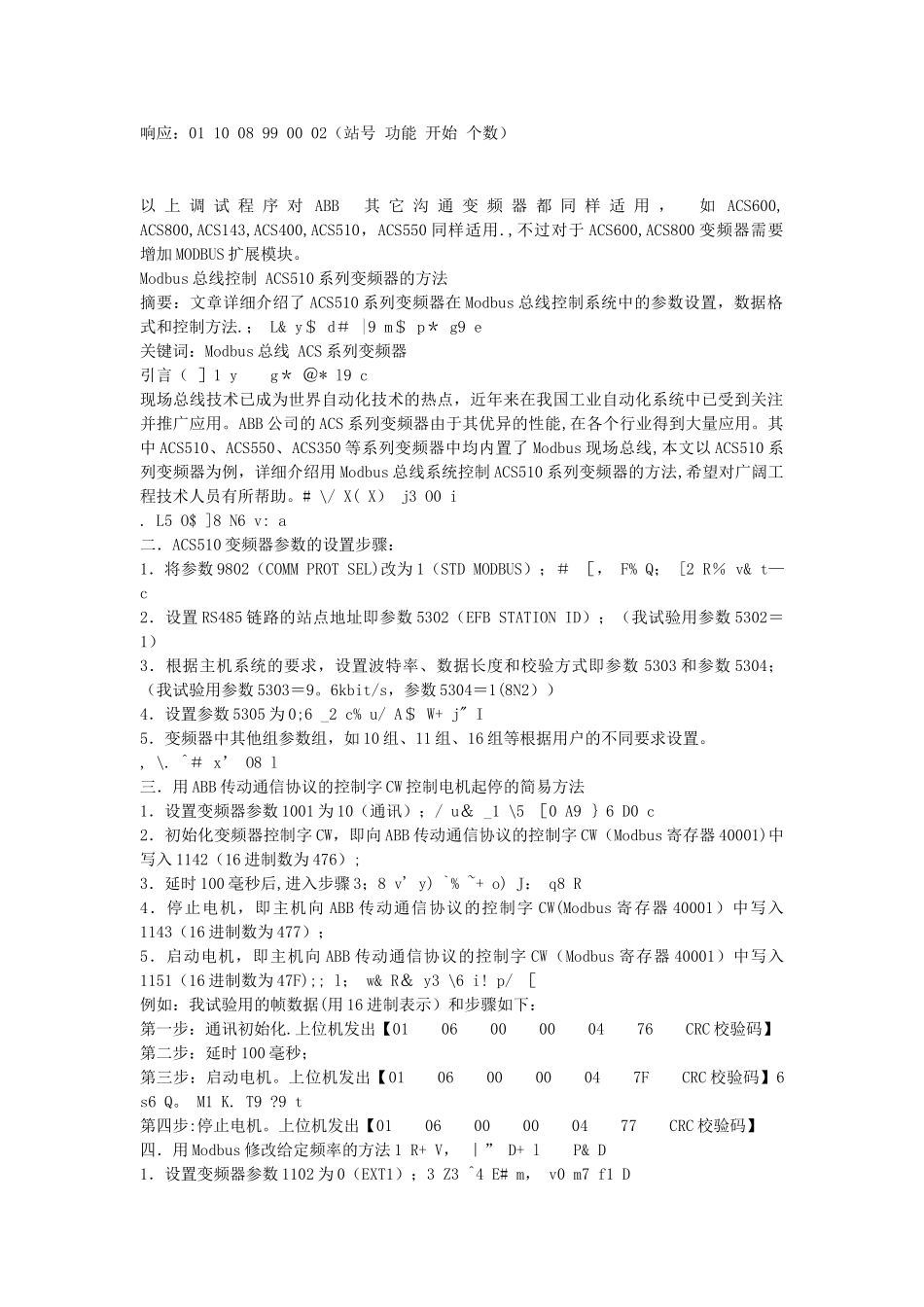

ACS510变频器Modbus参数设置及通信调试VIP专享

ACS510 变频器 Modbus 参数设置及通信调试（来自网络，感谢作者的奉献)用 Commix12 调试 acs510 通讯1。ACS510 变频器参数设置：9802=1 MODBUS5302＝1 站号 5303＝9。6kbit/s 波特率 5304＝1 校验方式为 8N2 5305 为 0 1001=10 由 MODBUS 控制变频器启停1102=0 由 MODBUS 控制变频器给定速度(0-20000 对应 0—50Hz）1103=8 …2．控制变频器起停。 a．初始化，即向 Modbus 寄存器 40001 中写入 1142（16 进制数为476）并延时 100 毫秒；b．停止电机,即向 Modbus 寄存器 40001 中写入 1143（16 进制数为 477)；c．启动电机，即向 AModbus 寄存器 40001 中写入 1151(16 进制数为 47F）例:通讯初始化:发出【02 06 00 00 04 76 CRC 校验码】，延时 100 毫秒;2 b9 L5 h E) 启动电机：发出【02 06 00 00 04 7F CRC 校验码】 停止电机：发出【02 06 00 00 04 77 CRC 校验码】3.用 Modbus 修改给定频率的方法 0 ～： 主机向通讯给定 1（Modbus 寄存器 40002）中写入设定的频率数值（范围＝0~＋20000（换算到 0～1105 给定 1 最大），或－20000～0（换算到 1105 给定 1 最大～0))； 例如：若 1105＝50。00Hz;发出【01 06 00 01 27 10 CRC 校验码】表示修改频率为25。00Hz。4.用 Modbus 修改加速时间的方法向 Modbus 寄存器 42202 中写入设定的加速时间数值由参数的分辨率和范围决定；例：发出【01 06 08 99 02 58 CRC 校验码】表示修改加速时间为 60.0S。附：功能 01：读线圈状态:发送：01 01 00 20 00 03（站号 功能 开始 个数）响应：01 01 01 06（站号 功能 字节数 字节 1 字节 2 …）功能 02：读离散功能输入状态：发送：01 02 00 20 00 03（站号 功能 开始 个数）响应：01 02 01 05（站号 功能 字节数 字节 1 字节 2 …）功能 03：读多个保持寄存器:发送：01 03 00 65 00 03（站号 功能 开始 个数）响应:01 03 06 02 EE 00 FA 00 00(站号 功能 字节数 字节 1 字节 2 …）功能 04：读多个输入寄存器:发送：01 04 00 00 00 02（站号 功能 开始 个数）响应:01 04 04 00 01 01 F1（站号 功能 字节数 字节 1 字节 2 …)功能 06：写单个保持寄存器：发送:01 06 08 99 02 58(站号 功能 寄存器号 数值)响应：01 06 08 99 02 58（...
