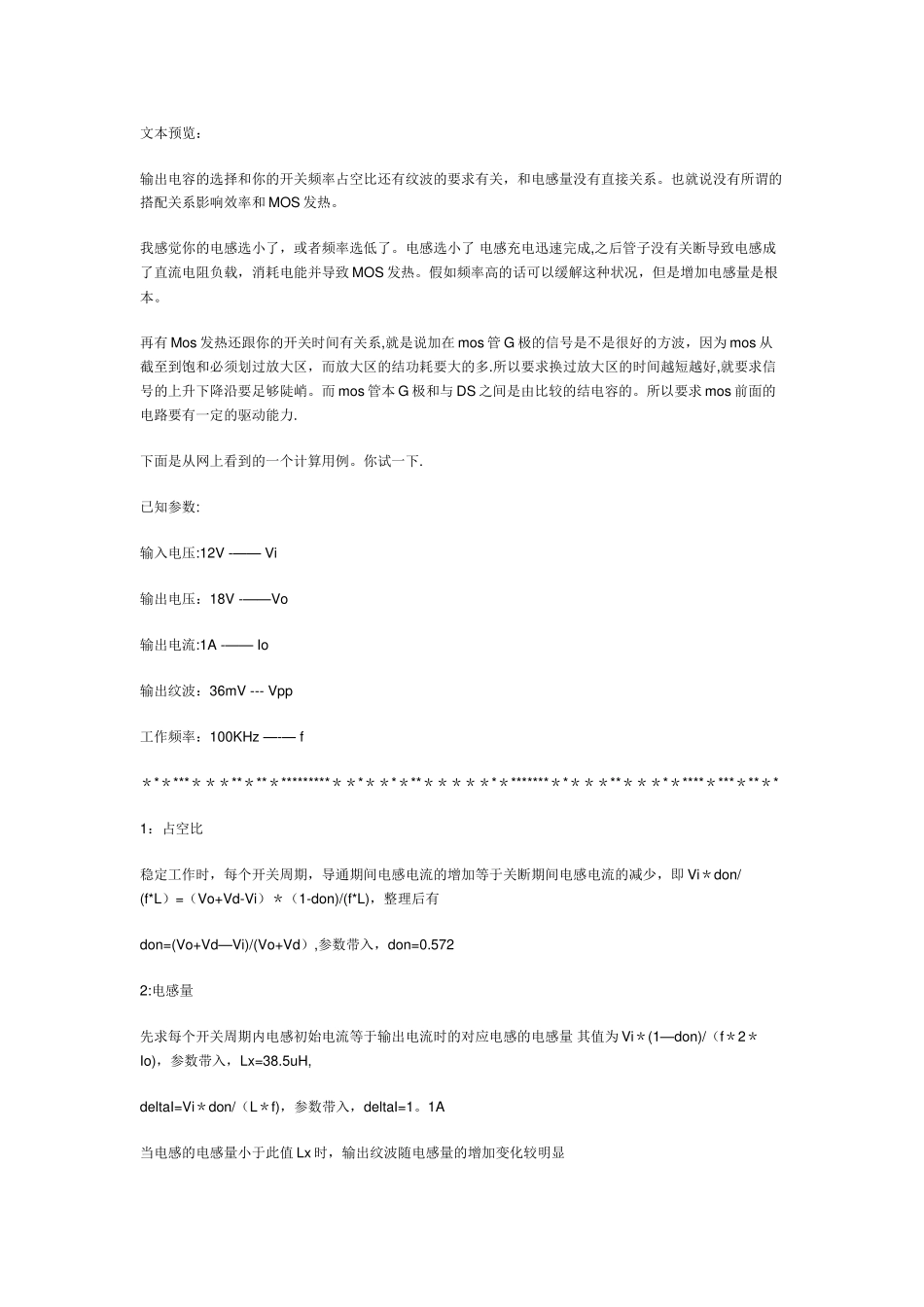

文本预览：输出电容的选择和你的开关频率占空比还有纹波的要求有关，和电感量没有直接关系。也就说没有所谓的搭配关系影响效率和 MOS 发热。我感觉你的电感选小了，或者频率选低了。电感选小了 电感充电迅速完成,之后管子没有关断导致电感成了直流电阻负载，消耗电能并导致 MOS 发热。假如频率高的话可以缓解这种状况，但是增加电感量是根本。再有 Mos 发热还跟你的开关时间有关系,就是说加在 mos 管 G 极的信号是不是很好的方波，因为 mos 从截至到饱和必须划过放大区，而放大区的结功耗要大的多.所以要求换过放大区的时间越短越好,就要求信号的上升下降沿要足够陡峭。而 mos 管本 G 极和与 DS 之间是由比较的结电容的。所以要求 mos 前面的电路要有一定的驱动能力.下面是从网上看到的一个计算用例。你试一下.已知参数:输入电压:12V -—— Vi输出电压：18V -——Vo输出电流:1A -—— Io输出纹波：36mV --- Vpp工作频率：100KHz —-— f＊*＊***＊＊＊**＊**＊*********＊＊*＊＊*＊**＊＊＊＊＊*＊*******＊*＊＊＊**＊＊＊*＊****＊***＊**＊*1：占空比稳定工作时，每个开关周期，导通期间电感电流的增加等于关断期间电感电流的减少，即 Vi＊don/(f*L）=（Vo+Vd-Vi）＊（1-don)/(f*L)，整理后有don=(Vo+Vd—Vi)/(Vo+Vd）,参数带入，don=0.5722:电感量先求每个开关周期内电感初始电流等于输出电流时的对应电感的电感量 其值为 Vi＊(1—don)/（f＊2＊Io)，参数带入，Lx=38.5uH,deltaI=Vi＊don/（L＊f)，参数带入，deltaI=1。1A当电感的电感量小于此值 Lx 时，输出纹波随电感量的增加变化较明显
